Information

Caractéristique

1)Communications :RS485/Modbus-Rtu

2)Multi-circuit :Sortie DC24V indépendante à 2 circuits A plus B

3) Noté U et I :U:DC48V/240V/336V I:5V

Fonction

·A plus B indépendants deux lignes CC de tension, courant, puissance, énergie électrique, surveillance de la température et de l'humidité à 1 canal

·8 entrées d'état de commutation

·4 sorties d'état de commutation

·3 communications RS485

Installation

DIN 35mm

Dimension (L*L*H) :

180*90*45

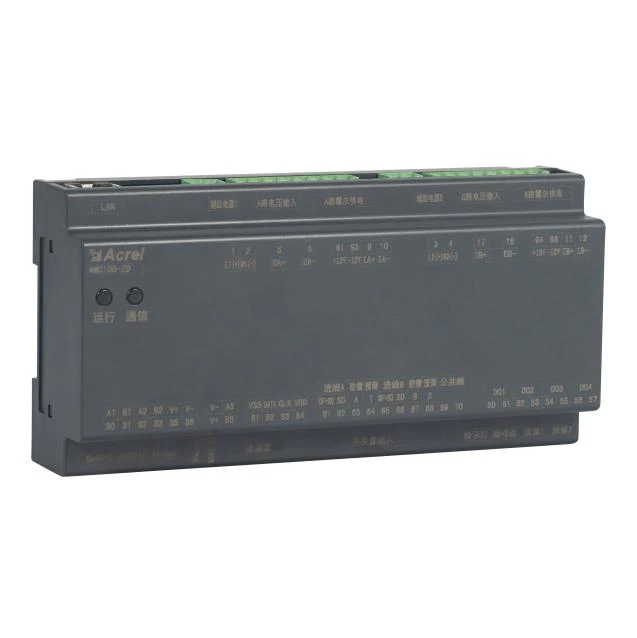

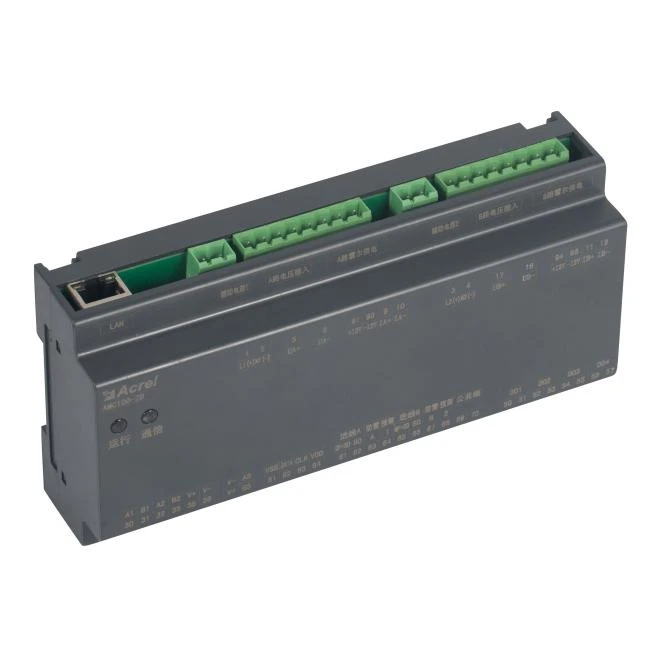

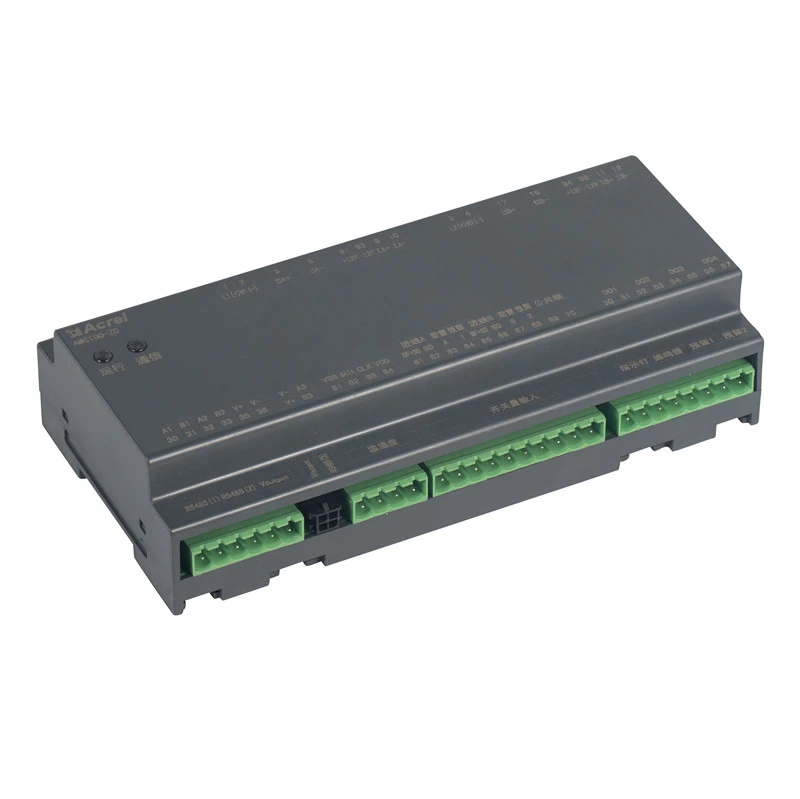

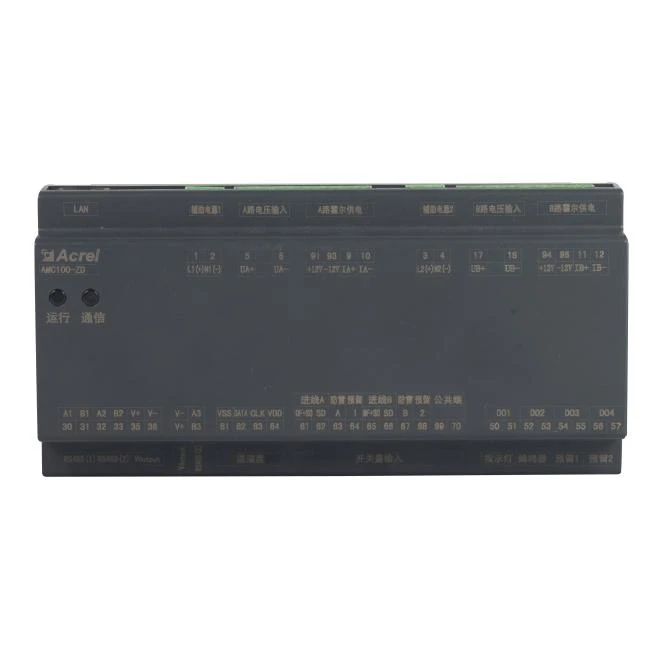

Apparence

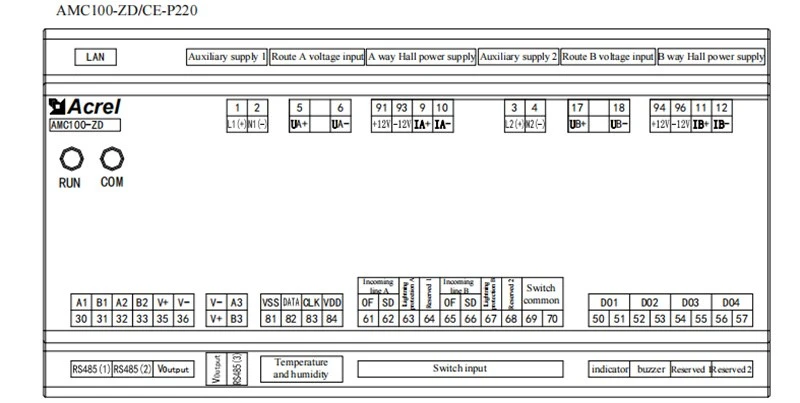

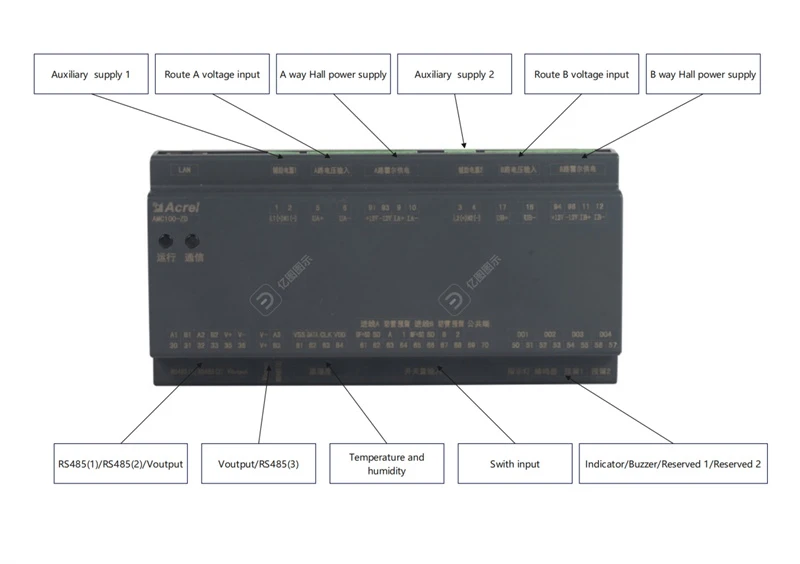

Câblage

Paramètre

Système de distribution		CC
Tension du bus	Tension nominale	48 VCC, 240 VCC, 336 VCC
	Plage de mesure	±20 pour cent
	Surcharge	Tension instantanée 2 fois par seconde
Circuit entrant actuel	Noté	5 V (Capteur à effet Hall, ±12 V alimenté par AMC100-ZD)
	Surcharge	La durée est de 1,2 fois, instantanée 10 fois/seconde
Environnement	Altitude	Inférieur ou égal à 2500m
	Température	Fonctionnement :-15 degré -55 degré Stockage :-25 degré -70 degré
	Humidité	Humidité relative Inférieure ou égale à 93 pour cent
Installation		Méthode d'installation sur rail DIN35 mm ou sur plaque inférieure
Alimentation auxiliaire		AMC100-ZD : puissance du signal (inférieure ou égale à 15 W) AMC100-ZD-P24 : alimentation indépendante DC 12-24 V AMC100-ZD-P220 : 1, lorsque la tension constante est DC240V,DC336V, alimentée par AC220V, Alimentation indépendante DC240V,DC336V 2, lorsque la tension constante est DC48V, alimenté par une alimentation indépendante DC48V
La resistance d'isolement		La résistance d'isolement entre toutes les bornes et les parties conductrices de la coque doit être d'au moins 100 MΩ
Sortie de commutation		4 canaux 3A 250VAC/3A 30VDC
Entrée de commutation		8 nœuds secs
Communication		1 canal isoléRS485/Modbus-RTU vers le système d'arrière-plan 1RS485/Modbus-RTU vers écran tactile Connexion 1RS485/Modbus-RTU au module aval La fonction de communication Ethernet 1-canal est facultative
Installation		Installation sur rail DIN35 mm ou sur plaque inférieure

Citation

Forme	Taper	Fonction	FOB Shanghai (USD)
	AMC100-ZA	Surveillance des paramètres de pleine puissance du double circuit d'arrivée CA triphasé A plus B, 8 entrées d'état de commutation, 4 sorties d'état de commutation, 2 surveillances de fuite, 1 détection de température et d'humidité, 3 communications RS485.	148
	AMC-FA30	Surveillez les paramètres de pleine puissance d'un total de 30 branches de prises CA doubles A plus B et 1 communication RS485	133
	AMC-FA48	Surveillez les paramètres de pleine puissance d'un total de 48 branches de prises CA doubles A plus B et 1 communication RS485	177
	AMC-FAK30	Surveillez les paramètres de pleine puissance et l'état des commutateurs d'un total de 30 branches de prises CA doubles A plus B et 1 communication RS485	177
	AMC-FAK48	Surveillez les paramètres de pleine puissance et l'état des commutateurs d'un total de 48 branches de prises CA doubles A plus B et 1 communication RS485.	237
	AMC100-ZD	Surveille la tension, le courant, la puissance et l'énergie électrique de 2 lignes entrantes indépendantes A plus B, 8 entrées de commutation, 4 sorties de commutation, 1 détection de température et d'humidité et 3 communications RS485.	148
	AMC100-FD30	Surveillez les paramètres de pleine puissance des lignes sortantes doubles CC A plus B dans un total de 30 branches et 1 communication RS485.	133
	AMC-FD48	Surveillez les paramètres de pleine puissance des lignes sortantes doubles CC A plus B dans un total de 48 branches et 1 communication RS485.	177
	AMC100-FDK30	Surveillez les paramètres de pleine puissance et l'état de commutation (actif) de la double prise CC A plus B 30 branches et 1 communication RS485.	177
	AMC100-FDK48	Surveillez les paramètres de pleine puissance et l'état de commutation (actif) de la double prise CC A plus B 48 branches et 1 communication RS485.	237
