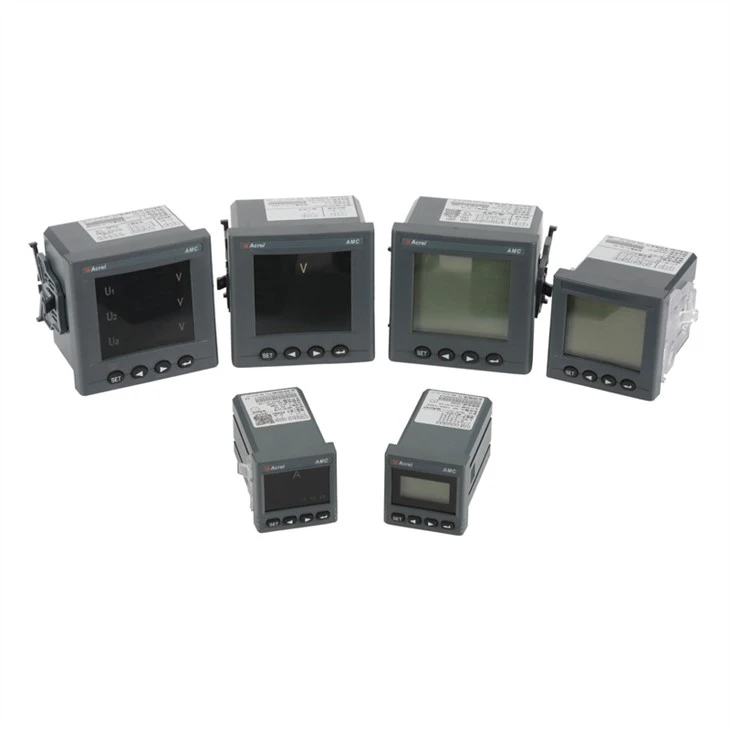

Description du produit

Acrel AMC Series Panel Triphasé AC Power Meter, dispositif intelligent de collecte et de surveillance de l'alimentation est un compteur intelligent conçu pour les besoins de surveillance de l'alimentation des systèmes d'alimentation, des entreprises industrielles et minières, des services publics et des bâtiments intelligents. Il intègre la mesure des paramètres de puissance (tels que le courant monophasé ou triphasé, la tension et la puissance active). Puissance, puissance réactive, puissance apparente, fréquence, facteur de puissance) et gestion de la surveillance et de l'évaluation de la puissance.

En même temps, il dispose d'une variété de fonctions d'interface périphérique parmi lesquelles les utilisateurs peuvent choisir : avec l'interface de communication RS485, le protocole MODBUS-RTU peut répondre aux besoins de gestion du réseau de communication ; 4-20La sortie analogique mA peut correspondre aux paramètres électriques mesurés, répondre aux exigences d'interface DCS telles ; avec entrée de commutateur et sortie de relais peut réaliser la fonction de "signal à distance" et "télécommande" du commutateur de disjoncteur.

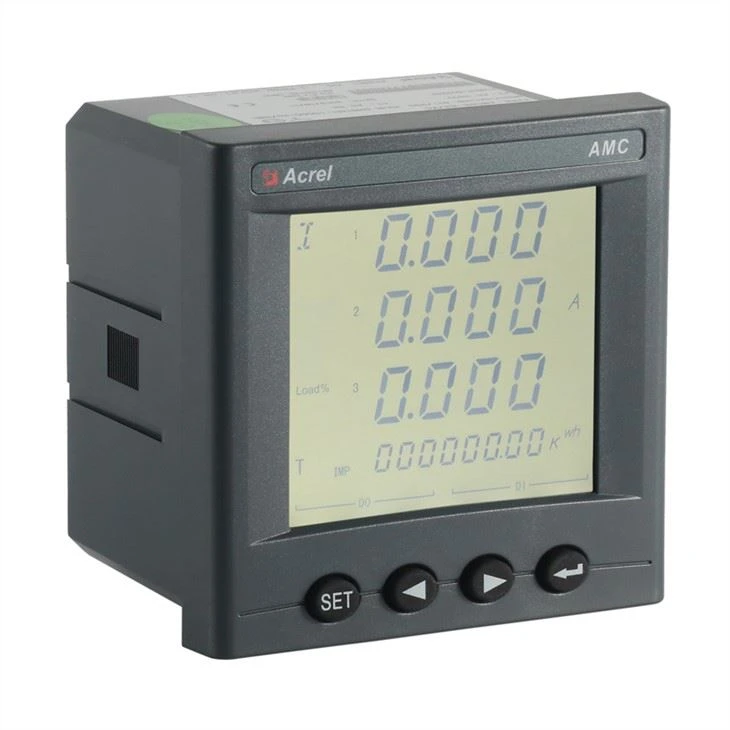

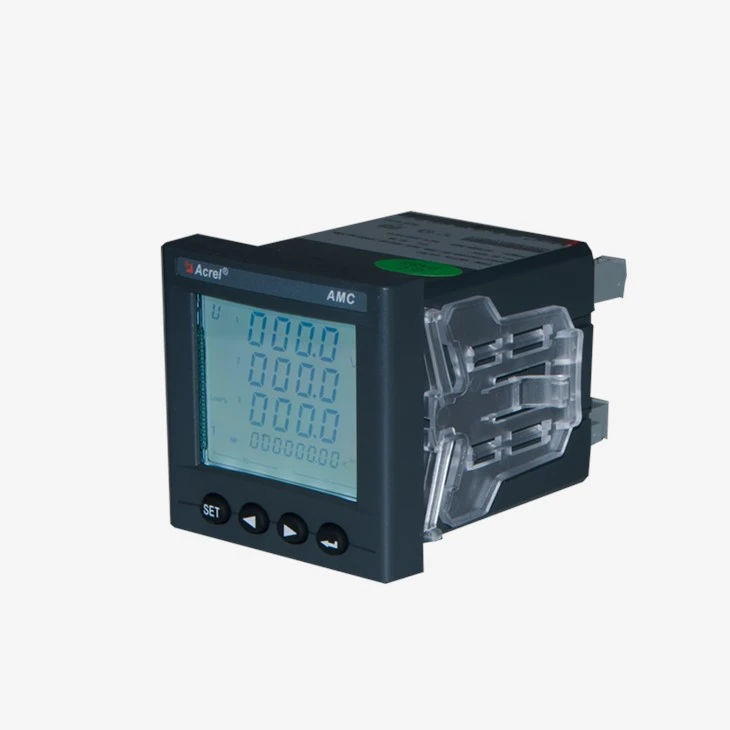

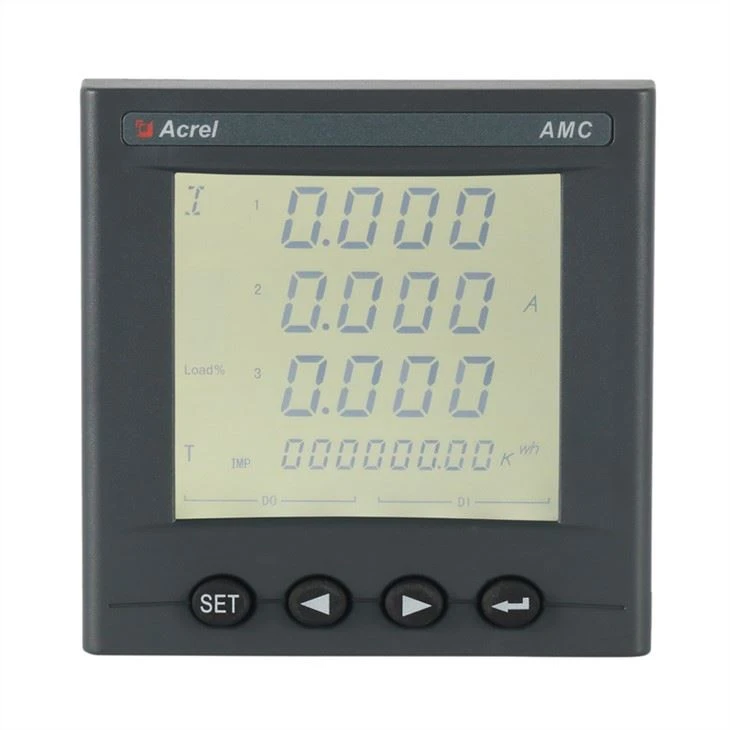

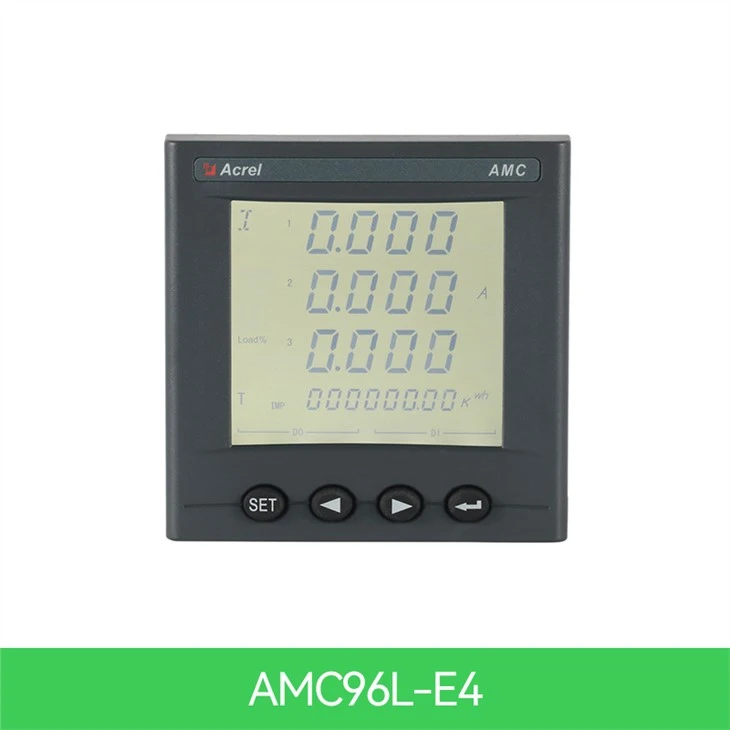

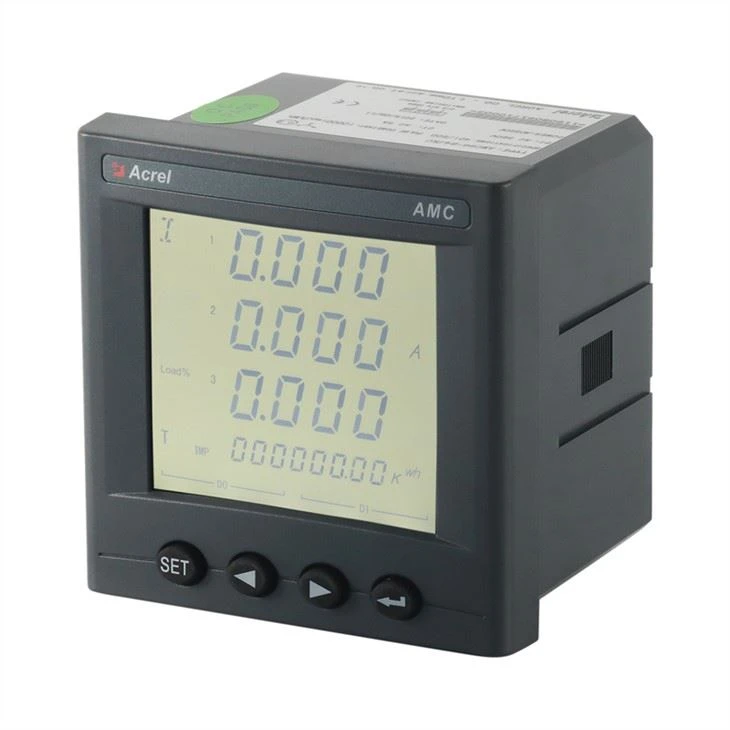

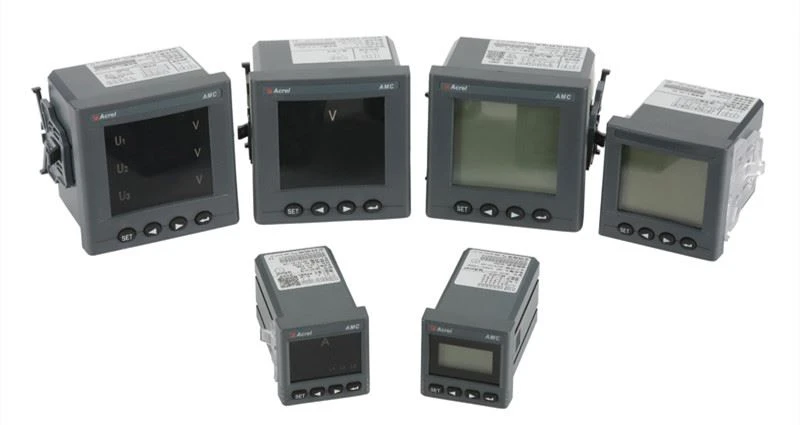

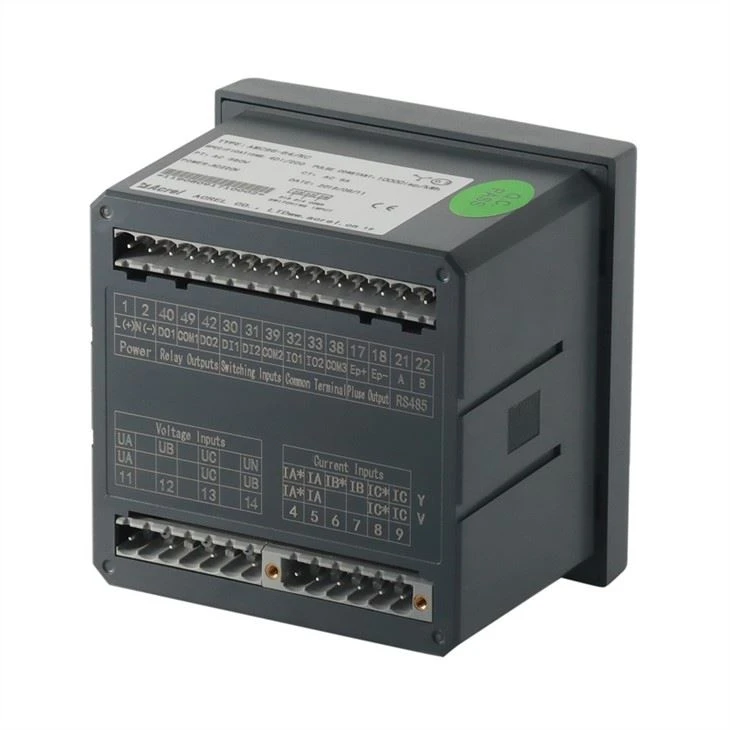

Apparence

Interface d'affichage LED/LCD haute luminosité, réglage des paramètres et contrôle via des boutons, idéal pour les systèmes de surveillance de l'alimentation en temps réel. Peut remplacer directement les transmetteurs de puissance et les instruments de mesure conventionnels. En tant que composant d'acquisition frontal numérique intelligent, l'instrument a été largement utilisé dans divers systèmes de contrôle, systèmes SCADA et systèmes de gestion de l'énergie.

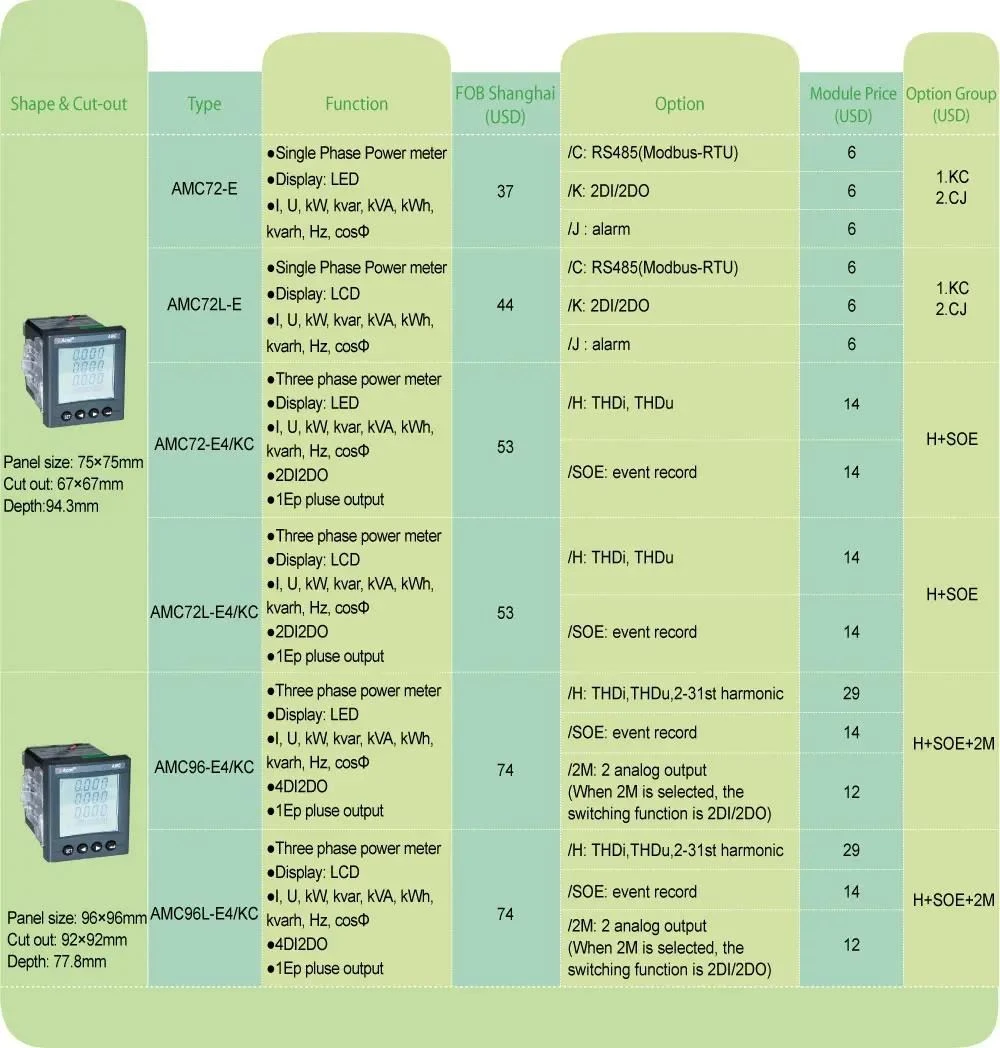

Paramètres

paramètres techniques			Évaluer
Saisir	Lien		3-phase-3-fil, 3-phase-4-fil
	La fréquence		45-65Hz
	Tension		Évaluation: Triphasé : AC 3×57.7V/100V(100V),3×220V/380V(400V), 3 × 380 V/660 V (660 V) (taille 96 uniquement) Remarque : le profil 72 ne convient pas aux applications haute tension
			Surcharge : 1,2 fois la note {continue) : 2 fois la note pendant 1 seconde
			Consommation d'énergie:<>
	Courant		Classement : CA IA, 5 A
			Surcharge : 1,2 fois la cote (continue) ; 10 fois la cote pendant 1 seconde
			Consommation d'énergie:<>
Production	Énergie électrique		Mode de sortie : impulsion de photocoupleur à collecteur ouvert
			Constante d'impulsion : 10 000 imp/kWh (réglable), voir le schéma de câblage pour plus de détails ;
	Communication		Port RS485, protocole Modbus-RTU, protocole DLT645 (versions 07 et 97), débit en bauds 1200 ~ 38400
Fonction	Entrée de commutation		Entrée à contact sec, alimentation intégrée ;
	Sortie de commutation		Mode de sortie : relais de sortie de contact normalement ouvert
			Capacité de contact : AC 250 V/3 A, DC 30 V/3 A.
	Sortie analogique		1-5V,4 - 20mA
Classe de précision			Fréquence :{{0}}.05Hz, Courant, Tension :0.2 classe, Puissance réactive : l .0classe, Énergie électrique réactive : l .0classe, active puissance :{{0}}.5classe, énergie électrique active : 0.5classe,2-31ième harmonique mesure : ± 1 %
Source de courant			CA 85-265 V CC 100 V-350 V	consommation d'énergie inférieure ou égale à 10 VA
Sécurité	Tension de tenue à fréquence industrielle		Entre alimentation//sortie de commutation//entrée de courant//entrée de tension et transmission//communication//sortie d'impulsion//entrée de commutation AC 2 kV 1 min ; Entre l'alimentation, la sortie de commutation, l'entrée de courant, l'entrée de tension AC 2 kV 1 min ; Entre transmission, communication, sortie d'impulsion, entrée de commutation AC 1kV 1 min ;
	Isolation la résistance		Input,Output end to machine enclosure >100MΩ
Environnement		Température	travail : -25 degré ~ plus 65 degrés stockage : -40 degré ~ plus 80 degrés
		Humidité	Inférieur ou égal à 93 % HR Sans condensation
		Altitude	Inférieur ou égal à 2500m

Description de la fonction

Fonction	Description de la fonction	La fonction fournit
Mesure du kWh	kWh actifs (positif et négatif)	■
	kWh réactifs (positif et négatif)	■
	A. B, C phase auxiliaire positif actif énergie	■
La mesure des paramètres électriques	U,I	■
La mesure des paramètres électriques	P,Q,S,PF,F	■
La mesure d'harmoniques	2~31ST Tension et courant harmonique	£
Affichage LCD	Afficheur LCD section 12 bits, lumière de fond	■
Clé programmation	4 clés pour communiquer et régler paramètres	■
Sortie d'impulsion	Sortie d'impulsion active	■
Analogique Sortie analogique	2DI2DO	■
Communication	Interface de communication : RS485, Protocole de communication : MODBUS RTU	■
entreprise d'État	Enregistrement d'événement	£

( ■ entre £ facultatif )

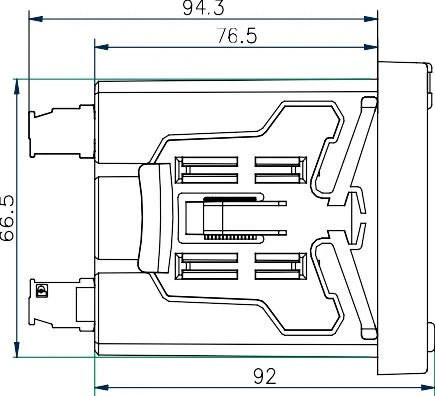

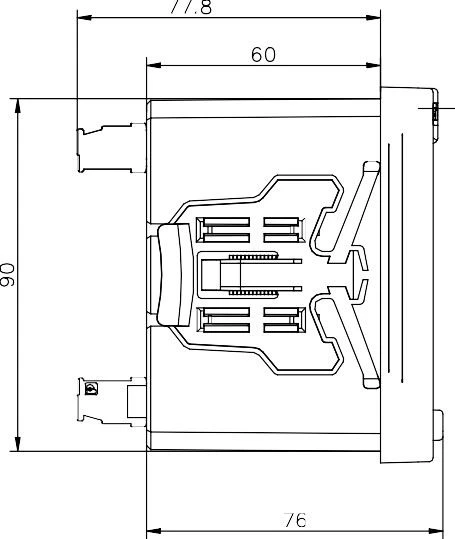

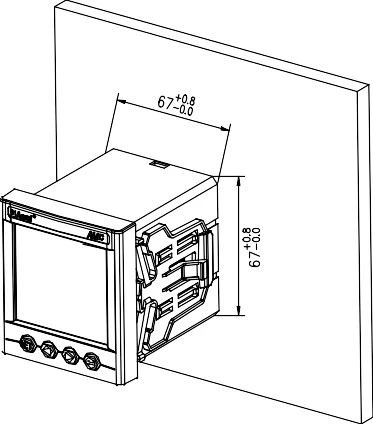

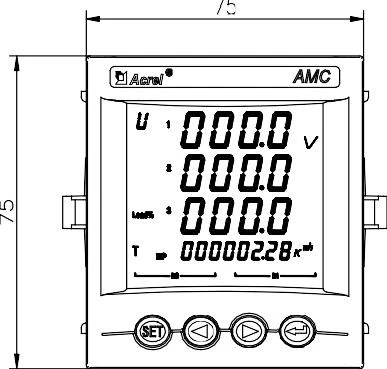

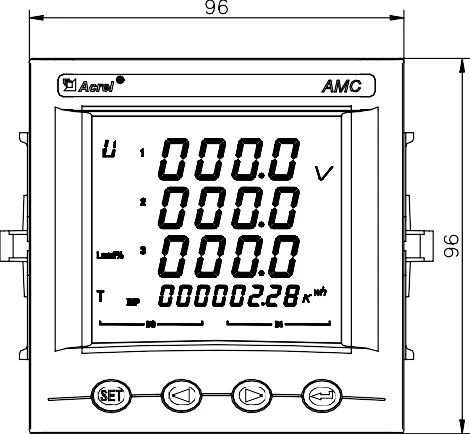

Dimensions

Présenter	taille de la plaque frontale		taille du logement			taille de découpe
Présenter	largeur	la taille	largeur	la taille	profondeur	largeur	la taille
72 carrés	75	75	66.5	66.5	94.3	67	67
96 carré	96	96	90	90	77.8	92	92
