Description

En utilisant la technologie d'échantillonnage AC, les compteurs d'énergie électrique de la série PZ peuvent mesurer de nombreux paramètres électriques du réseau triphasé tels que le courant, la tension, la puissance, l'énergie électrique, etc. directement ou indirectement. Il peut être utilisé pour l'affichage local et connecté à l'équipement de contrôle pour former un système de mesure et de contrôle.

Équipés du port de communication RS-485, adoptant le protocole compatible Modbus-RTU, les compteurs peuvent commuter le signal de paramètre électrique en sortie analogique standard, avec entrée de commutation à quatre canaux (deux canaux) / sortie de commutation à deux canaux. Sur la base de différentes exigences, les paramètres électriques pour le rapport de transformation, l'alarme, la communication, etc., peuvent être configurés et contrôlés par des touches sur la plaque frontale.

Les compteurs de la série PZ ont un rapport qualité-prix élevé et peuvent remplacer les transducteurs électriques traditionnels et les compteurs de mesure. En tant que composant d'acquisition frontal numérique intelligent et avancé, ces compteurs électriques ont été largement utilisés dans divers systèmes de contrôle, systèmes SCADA et systèmes de gestion des sources d'énergie.

Caractéristiques

1. Le compteur du compteur d'énergie triphasé a de bons effets d'étanchéité et anti-interférences afin qu'il puisse assurer une mesure précise.

2. Précision supérieure pour la tension : classe 0.2, énergie active : classe 0.5. La tension peut être connectée à 660V.

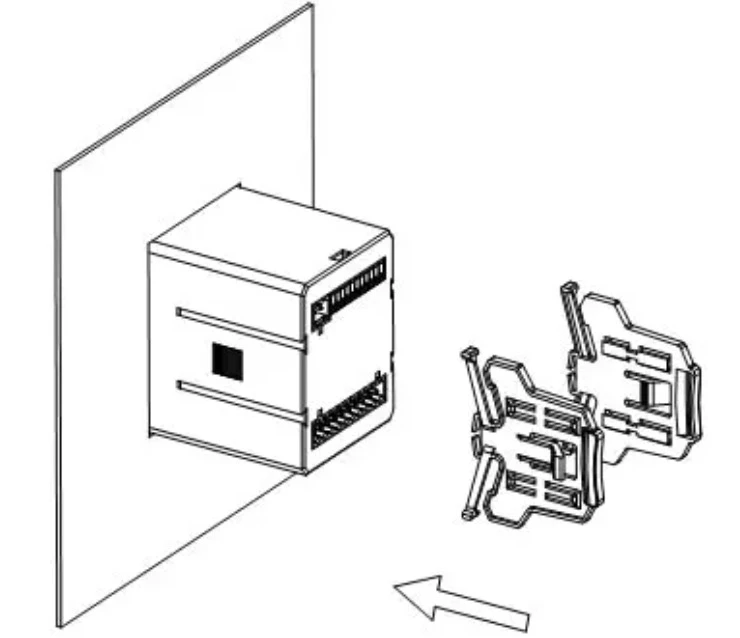

3. La conception 92*92/88*88 rend l'installation plus pratique et fait gagner du temps.

4. L'écran LCD/LED clair vous permet de voir les données plus clairement et évite les erreurs.

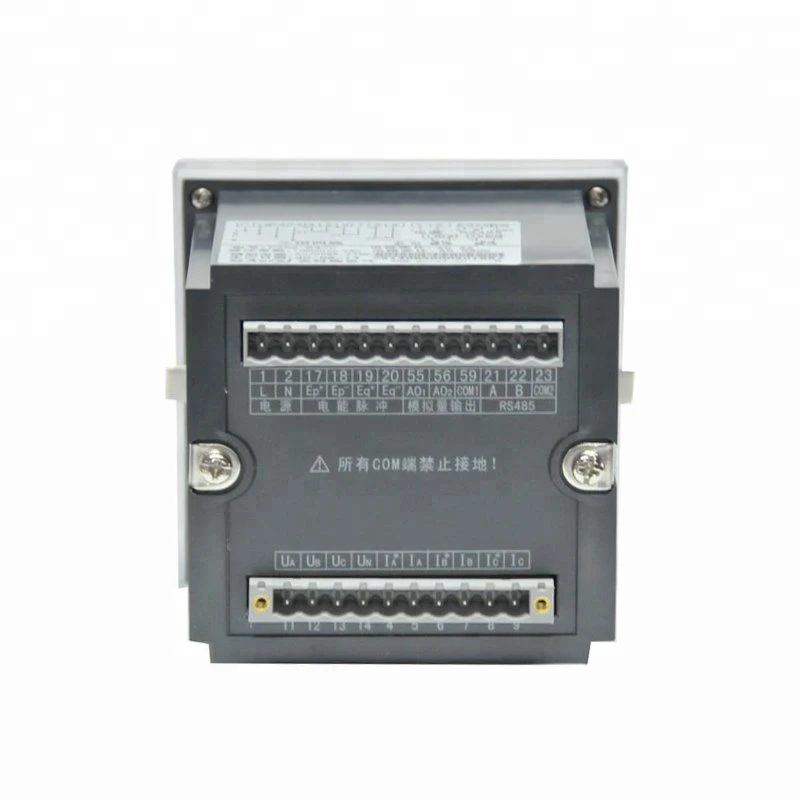

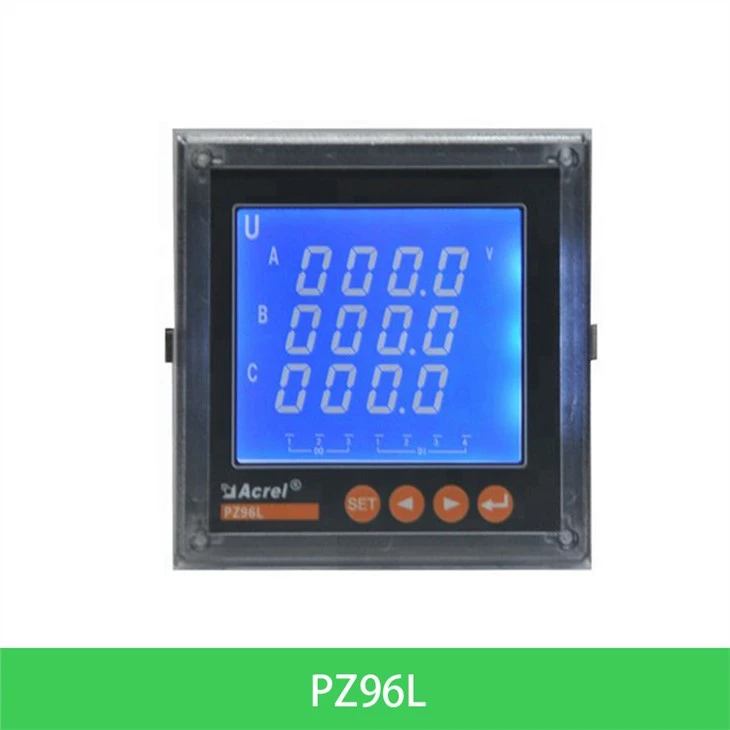

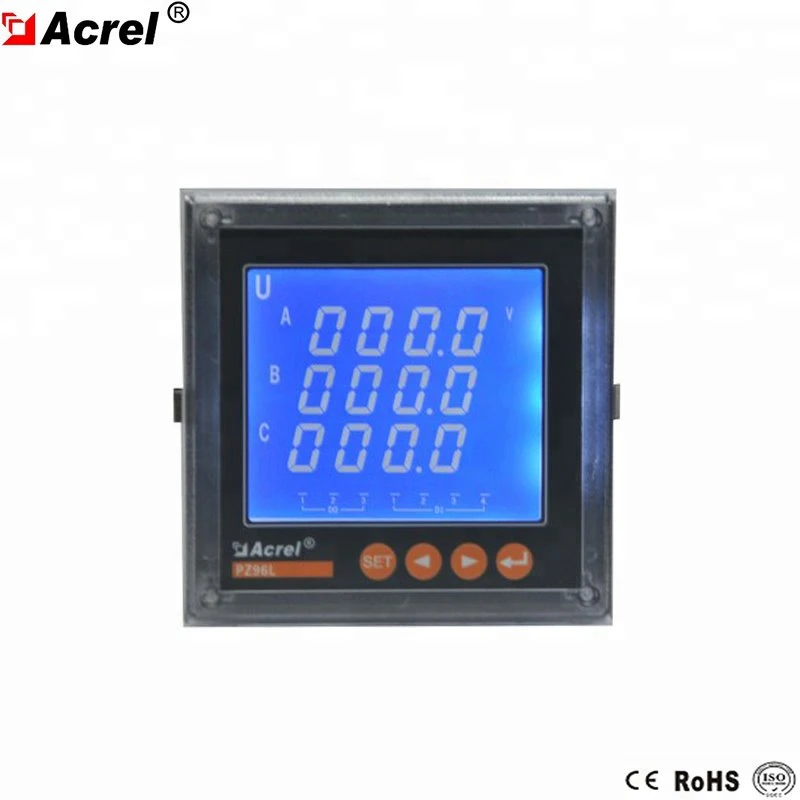

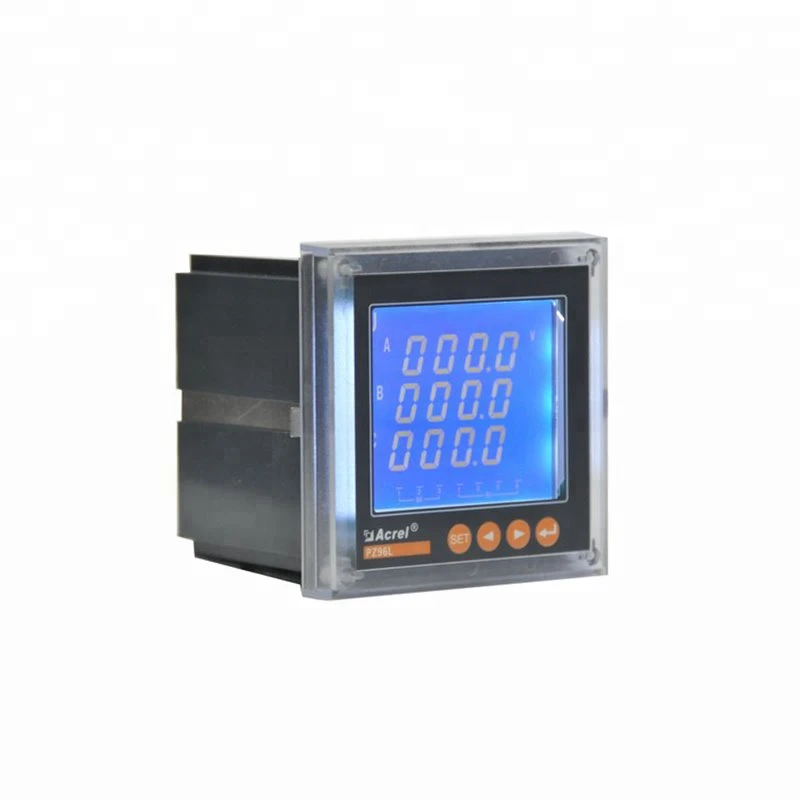

Apparence

Paramètre

Projet			Pparamètre

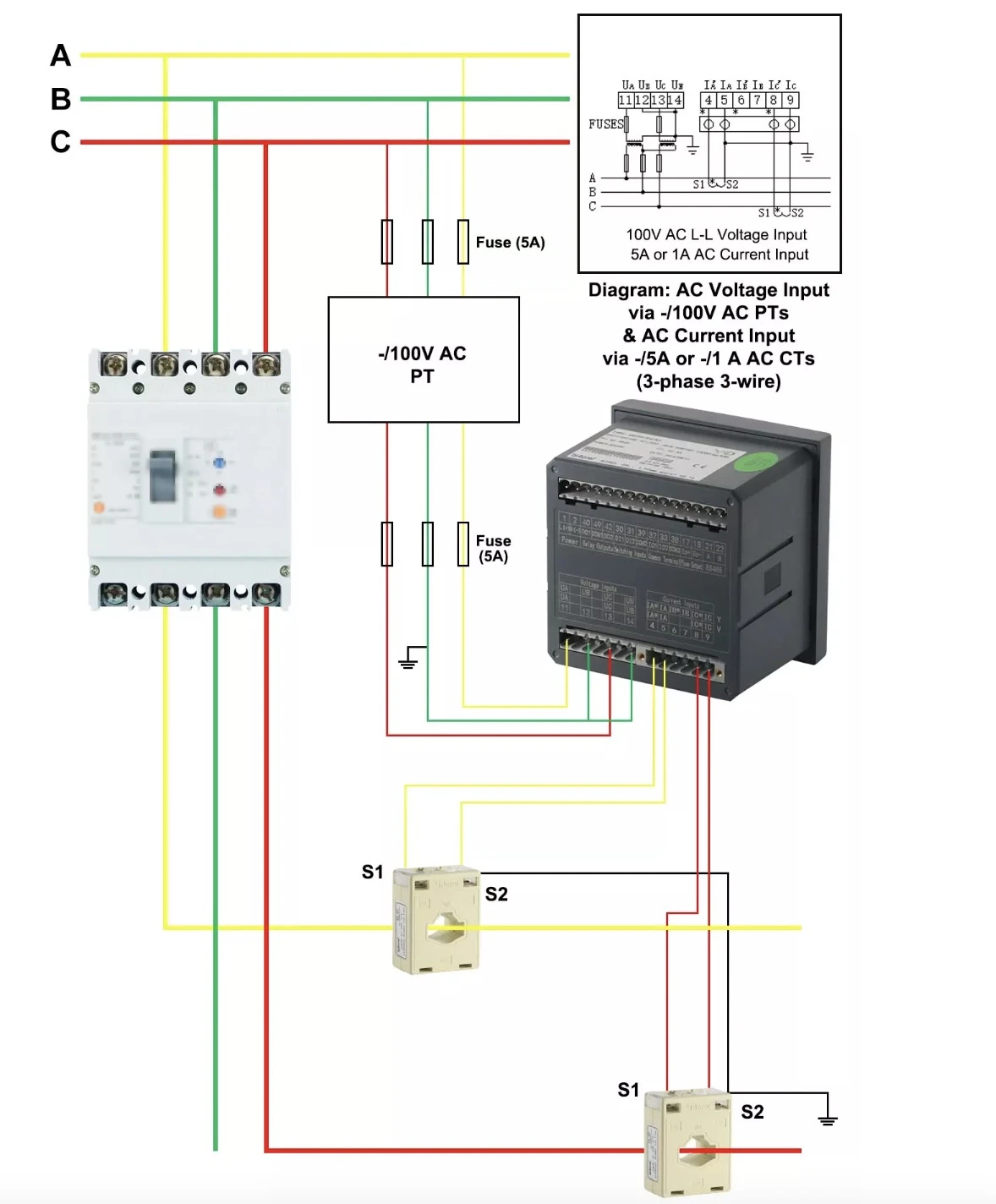

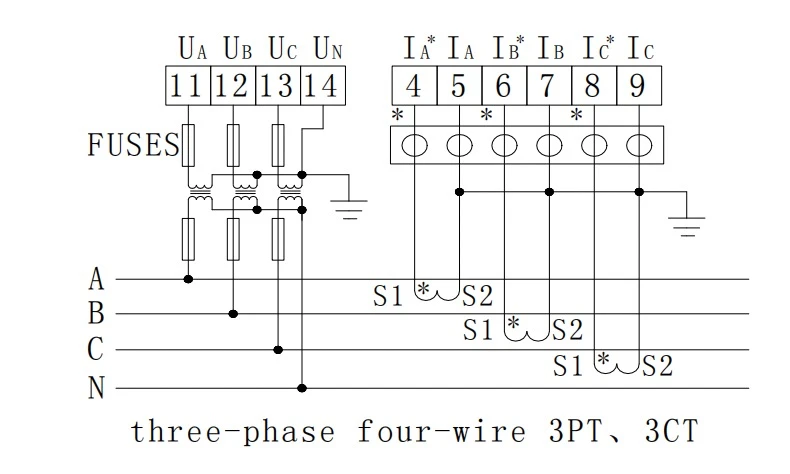

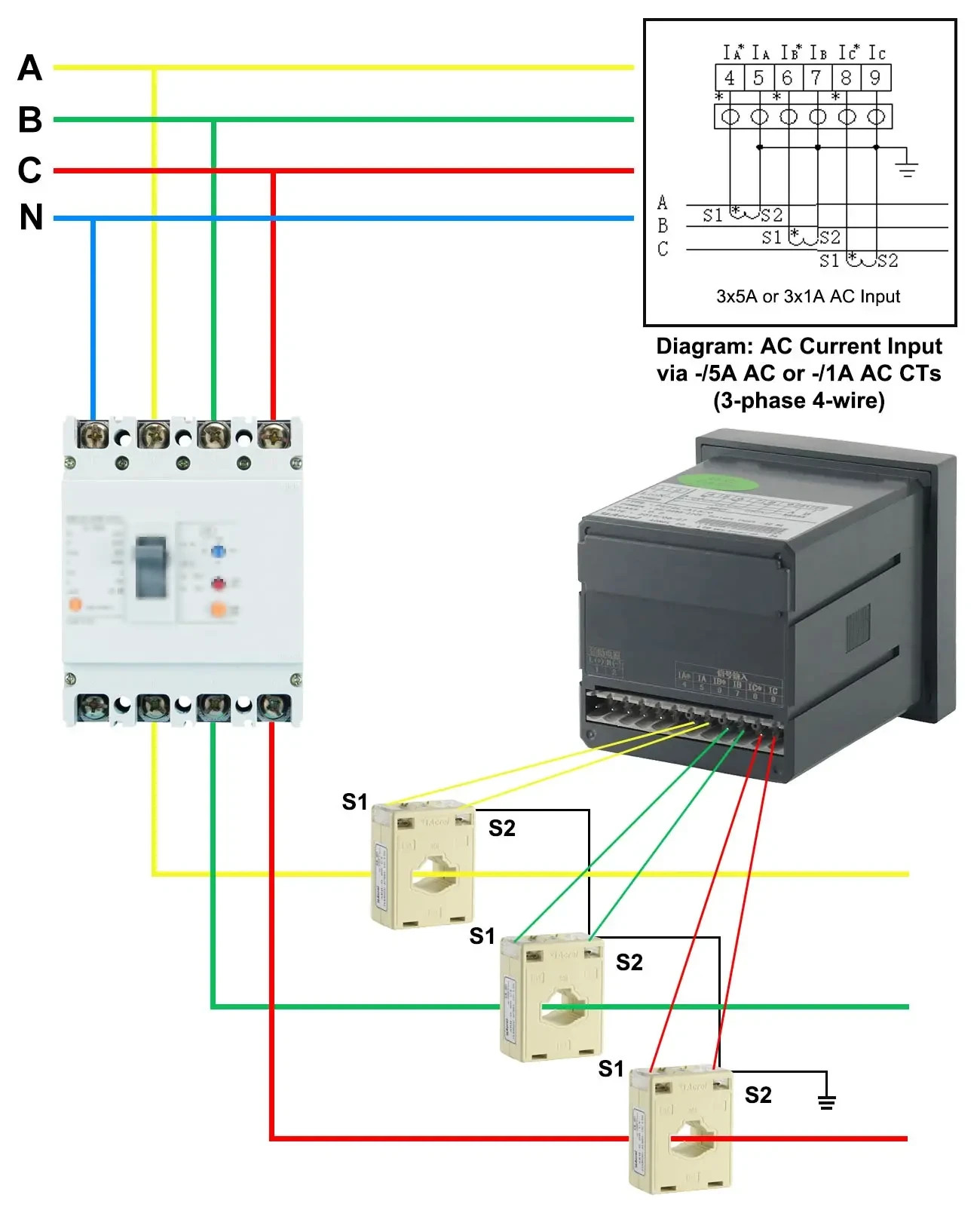

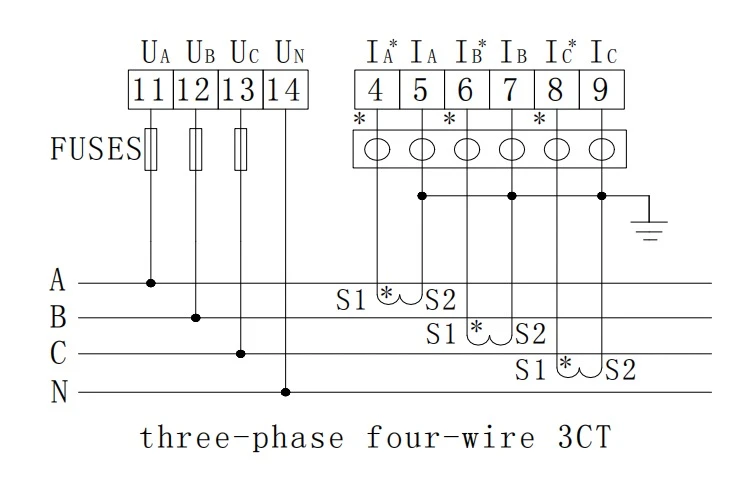

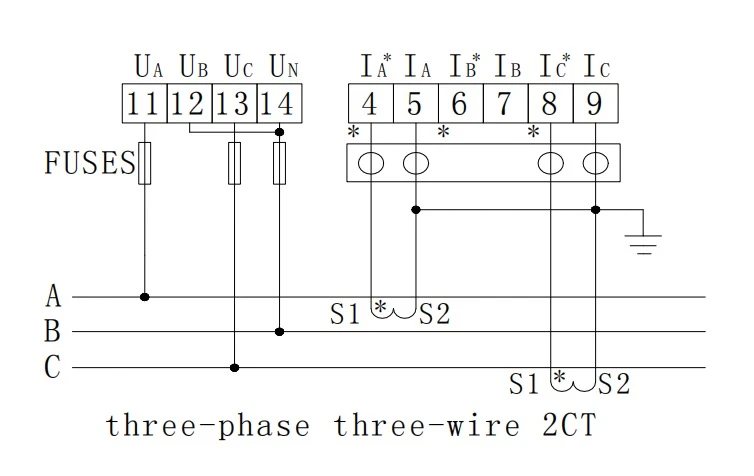

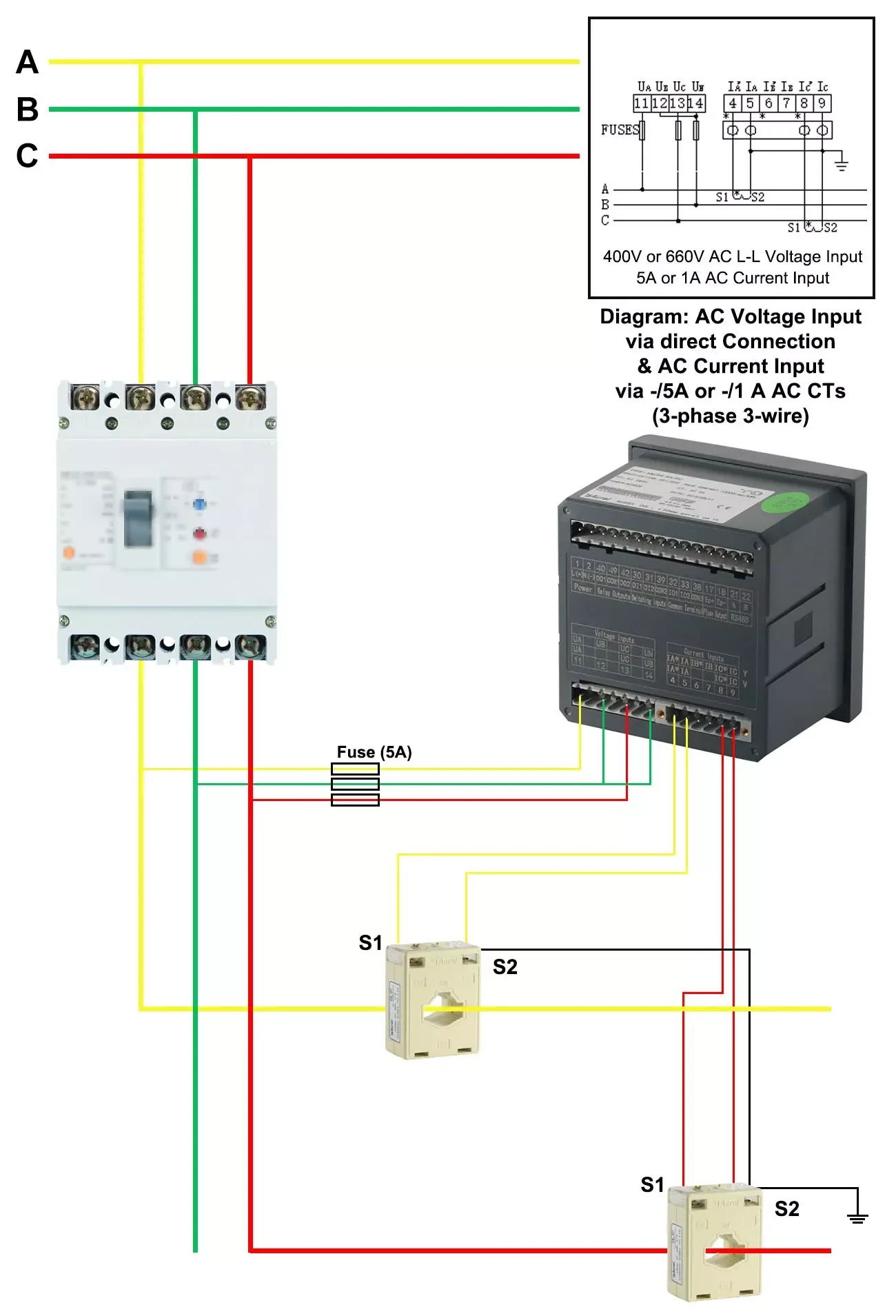

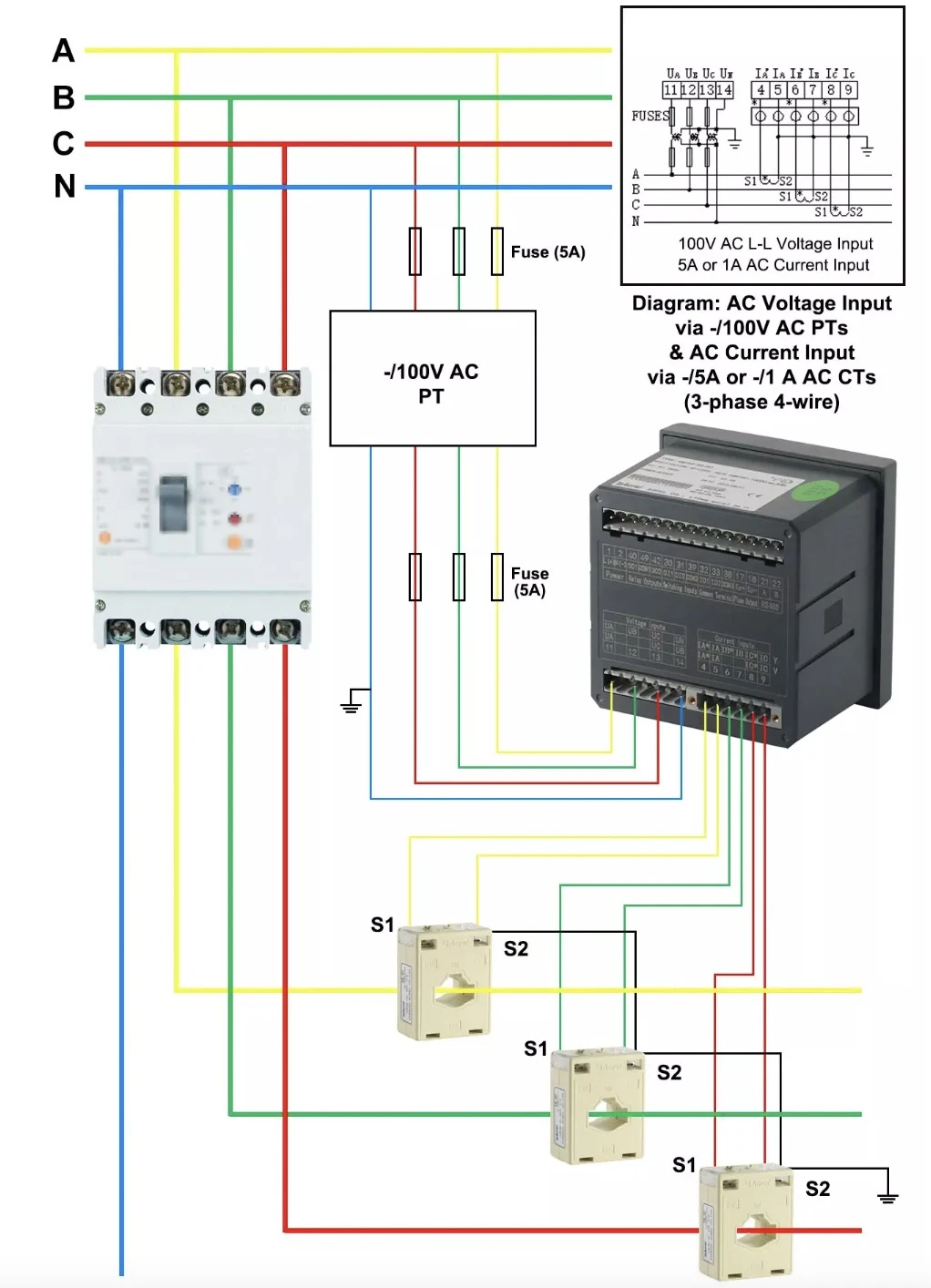

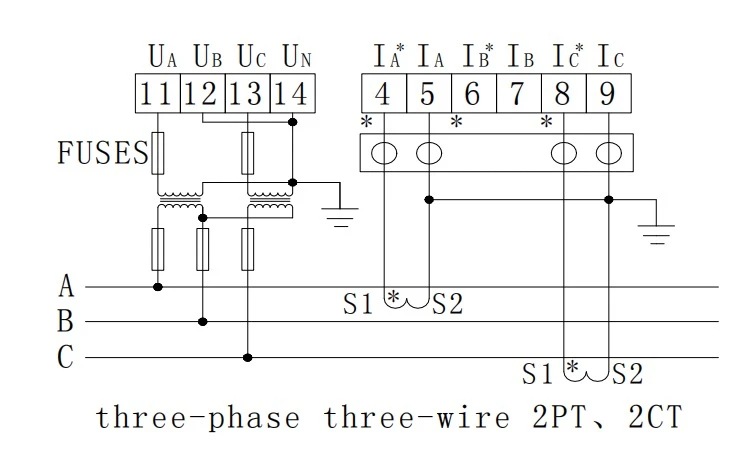

spécification			3 phases 3 fils, 3 phases 4 fils
Saisir	Connecter		45-65Hz
	Fréquence		3 phases 3 fils, 3 phases 4 fils
	Tension	surcharge : 1,2 fois la cote (continue) ; 10 fois la note pendant 1 seconde
		consommation électrique : < 0.2 VA
	Actuel	surcharge : 1,2 fois la cote (continue) ; 10 fois la note pendant 1 seconde
		consommation électrique : < 0.2 VA
Sortir	Énergie électrique		Mode de sortie : 2-impulsion de photocoupleur à collecteur ouvert de canal
			Constante d'impulsion : 10000, 40000, 160000 imp/kWh
	Communication		Port RS485, protocole Modbus-RTU
	Afficher		Affichage LED ou LCD, réglage de la puissance multiplicatrice, alarme, indication de commutation à volonté ; Pour 1 canal analogique, afficher le paramètre programmable lié
Fonction	Entrée de commutation		Mode d'entrée de contact sec passif à 2 ou 4 canaux
	Sortie de commutation		1 sortie photocoupleur active
			Mode de sortie : relais 2 canaux sortie contact NO
	Sortie analogique		Mode de sortie : sortie 1, 2 ou 4 canaux, 0 - 20mA,4 - 20mA programmable
			capacité de charge inférieure ou égale à 500Ω
Classe de précision	Fréquence {{0}}.05Hz, énergie électrique réactive 1 classe, autres 0.5classe
Source de courant	DC100~350V ; AV 85 ~ 265 V ; (Afin d'instrumenter le câblage doit prévaloir)		consommation d'énergie<5VA
Sécurité	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Gamme de		Modbus RTU : 1 ~ 247 ;
Environnement	Température	Travail : -10 degré ~ plus 55 degrés de stockage : -25 degré ~ plus 75 degrés
	Humidité	Inférieur ou égal à 93 % HR Sans condensation
	Altitude	Inférieur ou égal à 2500m

Fonction

Type de compteur

Fonction basique

Forme

Fonction facultative

ZP96-E3/*

PZ96-E4/*

Mesure EPI/EPE, EQL/EQC ;

Puissance active, puissance réactive, mesure du facteur de puissance ;

Courant triphasé, Tension, Mesure de fréquence

96 Carré

Commutation4DI plus 1 impulsion plus communication RS485(/KC)
Commutation2DI2DO plus communication RS485(/ KC)
Commutation4DI plus communication RS485(/KC)
Sortie de transmission à 2 canaux plus 2 impulsions plus communication RS485(/MC)

PZ96L-E3/*

PZ96L-E4/*
