Information

Caractéristique

1)Communications :RS485/Modbus-Rtu

2)Multi-circuit :Sortie DC24V indépendante à 2 circuits A plus B

3) Noté U et I :U:CA 220V/380V I:5A

Fonction

·A plus B indépendant 2 circuits tension du jeu de barres de ligne principale triphasée, courant, puissance active, puissance réactive, puissance apparente, facteur de puissance, énergie active, énergie réactive, tension zéro à terre, courant de fuite, courant homopolaire, total contenu harmonique (THD), harmoniques 2-63, température ambiante et humidité.

·8 entrées d'état de commutation,

·4 sorties d'état de commutation, 2 surveillances de fuite

·3 communications RS485

Installation

DIN 35mm

Dimension (L*L*H) :

180*90*45

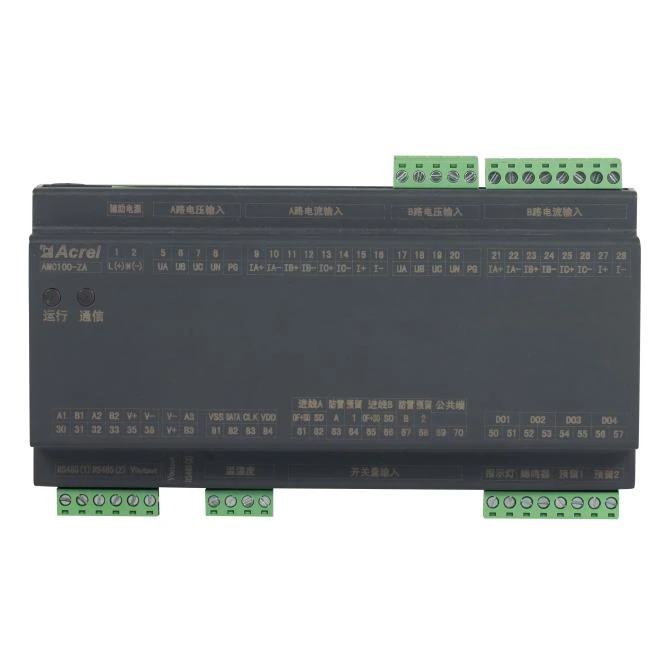

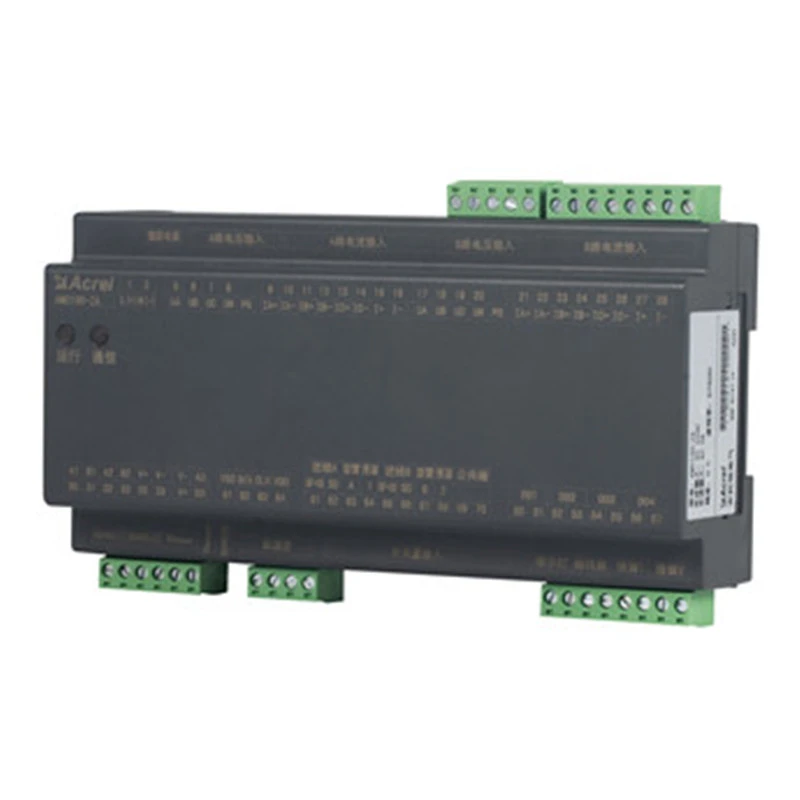

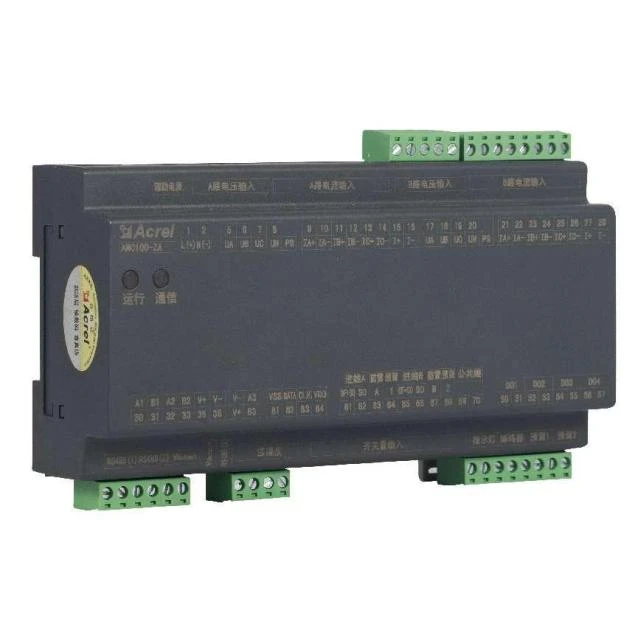

Apparence

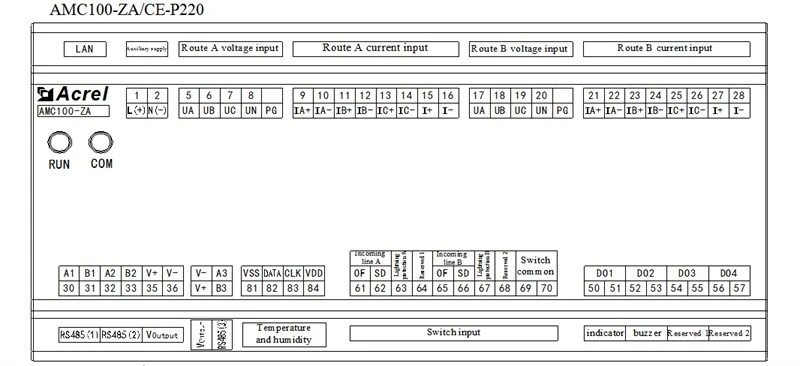

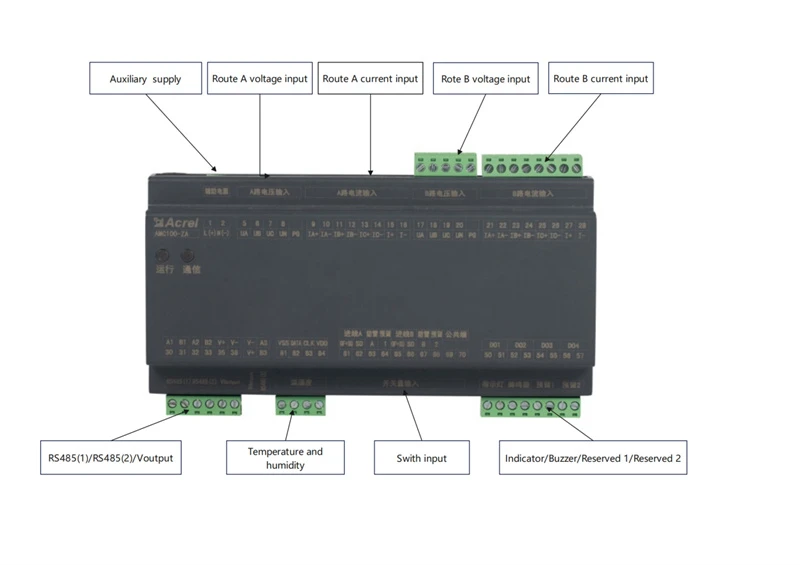

Câblage

Paramètre

Système de distribution		CA
Tension du bus	Tension nominale	220V
	Plage de mesure	±20 pour cent
	Surcharge	Tension instantanée 2 fois/sec
Circuit entrant actuel	Noté	Secondaire 5A
	Gamme	0-6A
	Surcharge	En continu 1,2 fois, instantané 10 fois/sec
Précision	Ligne entrante	Niveau de tension/courant {{0}}.2, niveau de puissance active/énergie 0,5, niveau de puissance réactive/énergie 1
	Température	±1 degré
	Humidité	±5 pour cent
Fréquence		CA45-65Hz
Alimentation auxiliaire		AMC100-ZA : signal de prise de courant (inférieur ou égal à 15 W) AMC100-ZA-P220 : alimentation indépendante 220 V AMC100-ZA-P24 : CC 12-24 V alimentation indépendante
La resistance d'isolement		La résistance d'isolation entre toutes les bornes et les parties conductrices de la coque n'est pas inférieure à 100 MΩ
Sortie de commutation		4 canaux 3A 250VAC/3A 30VDC
Entrée de commutation		8 nœuds secs
Communication		1 RS485/Modbus-RTU isolé vers le système d'arrière-plan 1 RS485/Modbus-RTU vers écran tactile 1 module aval de connexion RS485/Modbus-RTU Fonction de communication Ethernet 1-canal en option

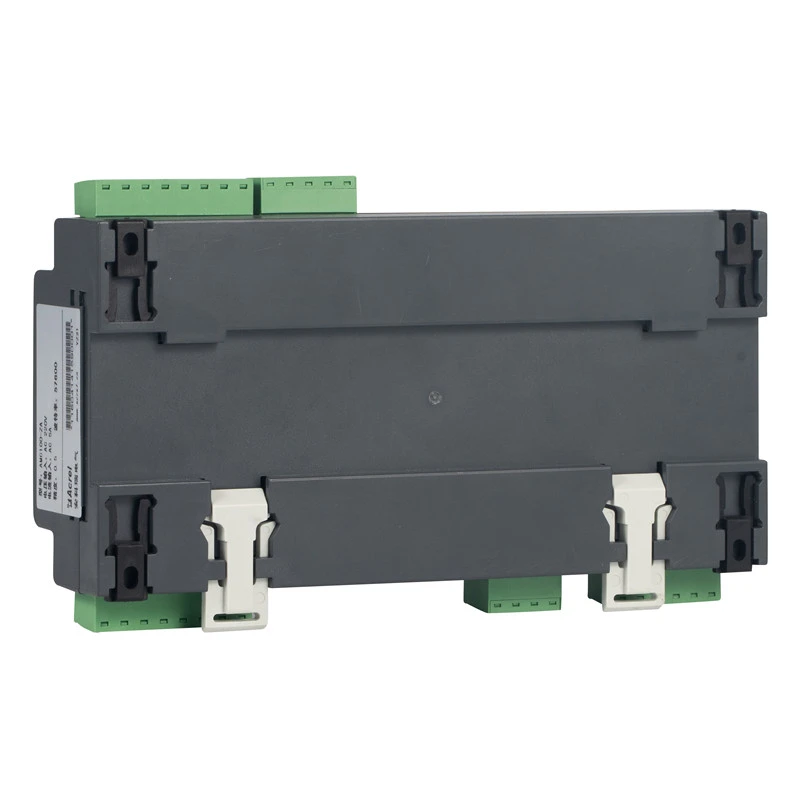

Installation		Installation sur rail DIN35 mm ou sur plaque inférieure

Citation

Forme	Taper	Fonction	FOB Shanghai (USD)
	AMC100-ZA	Surveillance des paramètres de pleine puissance du double circuit d'arrivée CA triphasé A plus B, 8 entrées d'état de commutation, 4 sorties d'état de commutation, 2 surveillances de fuite, 1 détection de température et d'humidité, 3 communications RS485.	148
	AMC-FA30	Surveillez les paramètres de pleine puissance d'un total de 30 branches de prises CA doubles A plus B et 1 communication RS485	133
	AMC-FA48	Surveillez les paramètres de pleine puissance d'un total de 48 branches de prises CA doubles A plus B et 1 communication RS485	177
	AMC-FAK30	Surveillez les paramètres de pleine puissance et l'état des commutateurs d'un total de 30 branches de prises CA doubles A plus B et 1 communication RS485	177
	AMC-FAK48	Surveillez les paramètres de pleine puissance et l'état des commutateurs d'un total de 48 branches de prises CA doubles A plus B et 1 communication RS485.	237
	AMC100-ZD	Surveille la tension, le courant, la puissance et l'énergie électrique de 2 lignes entrantes indépendantes A plus B, 8 entrées de commutation, 4 sorties de commutation, 1 détection de température et d'humidité et 3 communications RS485.	148
	AMC100-FD30	Surveillez les paramètres de pleine puissance des lignes sortantes doubles CC A plus B dans un total de 30 branches et 1 communication RS485.	133
	AMC-FD48	Surveillez les paramètres de pleine puissance des lignes sortantes doubles CC A plus B dans un total de 48 branches et 1 communication RS485.	177
	AMC100-FDK30	Surveillez les paramètres de pleine puissance et l'état de commutation (actif) de la double prise CC A plus B 30 branches et 1 communication RS485.	177
	AMC100-FDK48	Surveillez les paramètres de pleine puissance et l'état de commutation (actif) de la double prise CC A plus B 48 branches et 1 communication RS485.	237
