Description

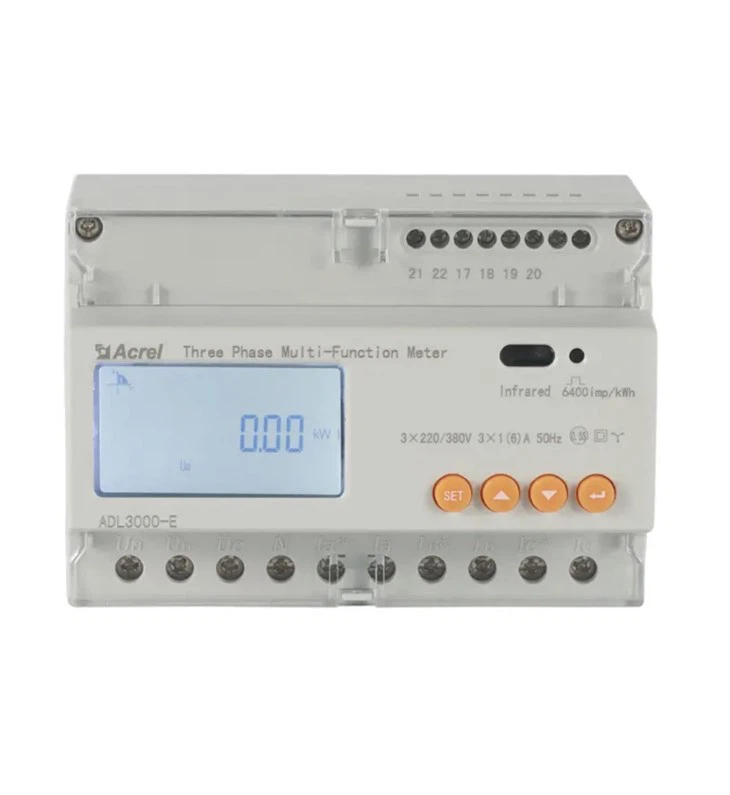

Compteur solaire triphasé AC DTSD1352

ADL3000-E est un compteur intelligent conçu pour les systèmes d'alimentation électrique, industriels et miniersLes entreprises et les services publics peuvent calculer la consommation d'électricité et gérer la demande électrique. Il est doté d'une grande précision, d'une petite taille et d'une installation simple. Il intègre la mesure de tous les paramètres électriques avec un comptage et une gestion complets de l'électricité, fournit diverses données sur les 12 mois précédents, vérifie le contenu harmonique 31 et le contenu harmonique total, réalise la communication à distance et le contrôle à distance avec entrée de commutation et sortie relais, et dispose d'une sortie d'alarme. Il est équipé d'un port de communication RS485 et adapté à MODBUS-RTU. L'ADL3000-E peut être utilisé dans tous les types de systèmes de contrôle, systèmes SCADA et systèmes de gestion de l'énergie. Tous les compteurs répondent aux exigences techniques relatives aux compteurs d'électricité dans les normes IEC62053-21 et IEC62053-22.

Écran LCD

Équipement de traitement et de test efficace et précis.

diverses fonctions optionnelles

2 canaux RS485, 1 entrée numérique / 1 sortie numérique, etc.

énergie solaire Zéro exportation

Compteur d'énergie anti-retour pour onduleur solaire

DTSD1352 Function introduction

Nos solutions

Paramètre

Numéro de modèle	DTSD1352
	Compteur solaire triphasé sur rail DIN
Tension	Tension de référence	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Consommation	<10VA(Single phase)
	Impédance	>2MΩ
	Classe de précision	Erreur ±0.2%
Actuel	Courant d'entrée	3×1(6)A (deuxième connexion avec ligne de charge triphasée via des TC supplémentaires sélectionnés) 3×10(80)A (connexion directe avec la ligne de charge triphasée via des TC intégrés ADL3000-E)
	Consommation	<1VA(Single phase rated current)
	Classe de précision	Erreur ±0.2%
Résolution de mesure	Tension : {{0}}.01 V, Courant : 0.01 A, Puissance : 0,01 kW, Énergie : 0,01 kWh
Pouvoir		Puissance active, réactive, apparente, erreur ±0.5℅
Fréquence		{{0}}Hz, erreur ± 0,2 %
Température		-40 degré -99 degré
Énergie		Énergie active (classe de précision : 0.5, 1), énergie réactive (classe de précision 2)
Horloge		Inférieur ou égal à 0.5s/j
Sortie d'impulsions énergétiques		1 sortie optocoupleur active, 1 sortie optocoupleur réactive
Sortie de commutation		1 sortie de commutation
Entrée de commutation		1 entrée optocoupleur
Largeur d'impulsion		80±20 ms
Constante d'impulsion		6400imp/kWh, 400imp/kWh (correspond au courant de base)
Interface et communication		RS485 : Modbus RTU
Plage d'adresses de communication		Modbus RTU : 1 à 247 ;
Débit en bauds		1200 bps à 19200 bps
Température relative		-25 degré ~+55 degré
Humidité relative		Inférieur ou égal à 95℅ (sans condensation)
