Description

Le compteur électrique monophasé ADL100 est conçu pour la mesure de l'énergie active monophasée sur les systèmes basse tension. Il peut également mesurer les paramètres électriques tels que la tension, le courant, la puissance, etc. Il est également possible de choisir le RS485. Ce compteur d'énergie présente les avantages d'un volume plus petit, d'une haute précision, d'une bonne CEM, d'une installation facile, etc. Tous les compteurs répondent aux exigences techniques des compteurs d'énergie électroniques des normes IEC62053-21, IEC62053-22.

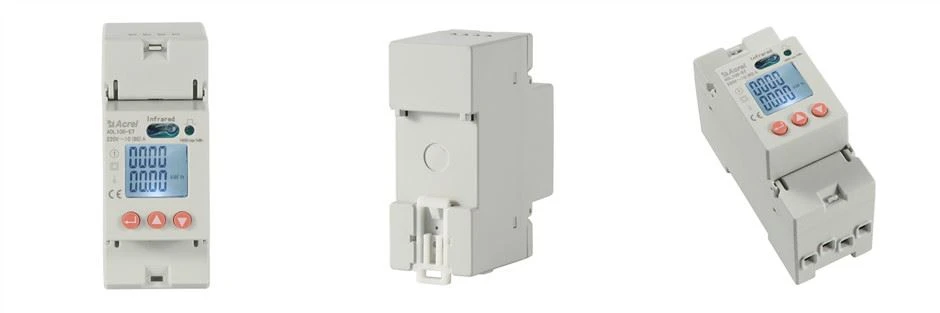

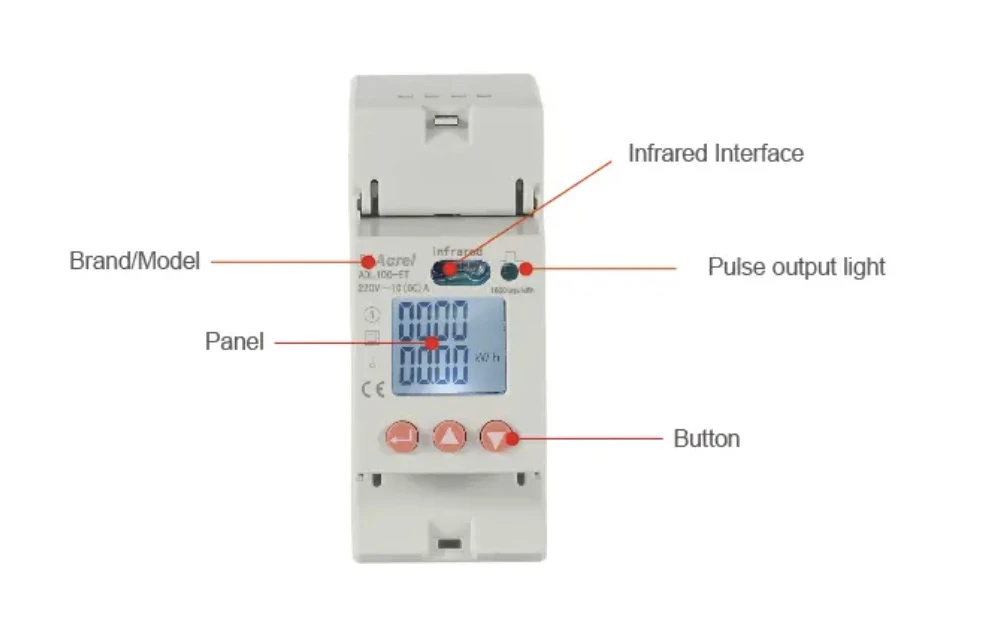

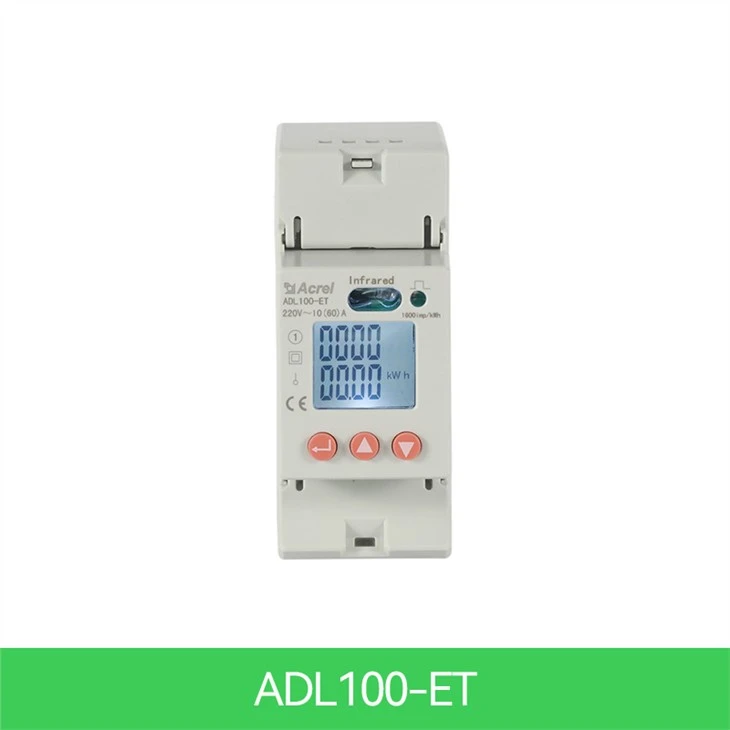

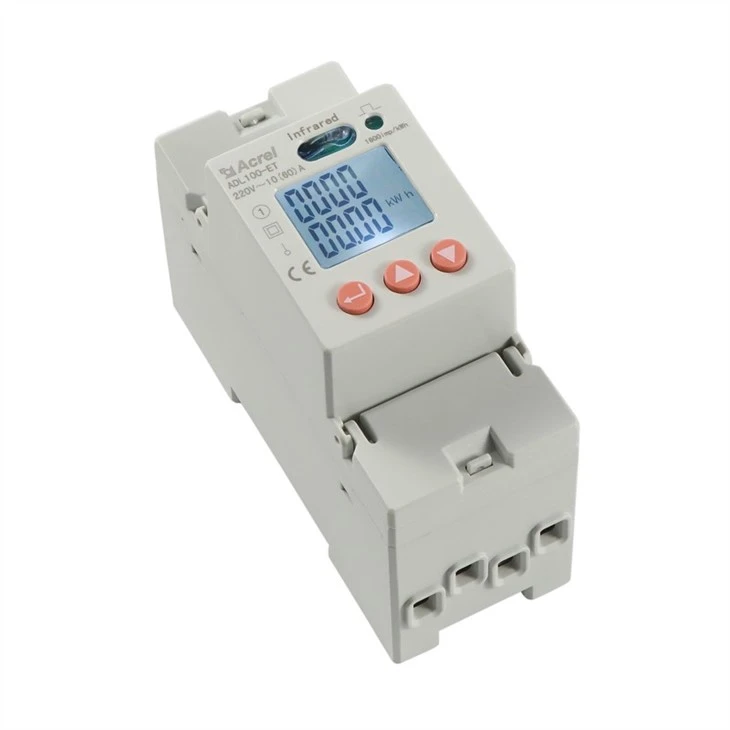

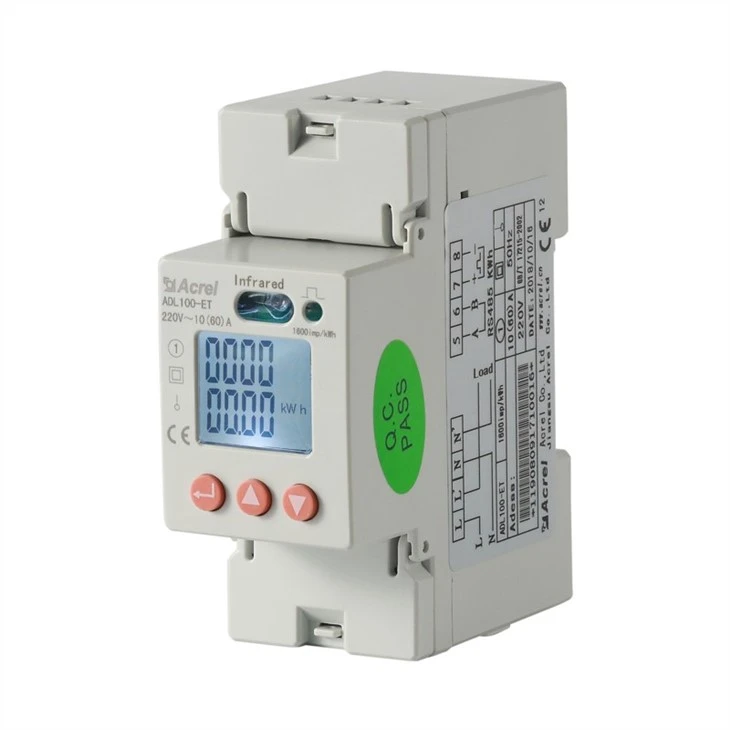

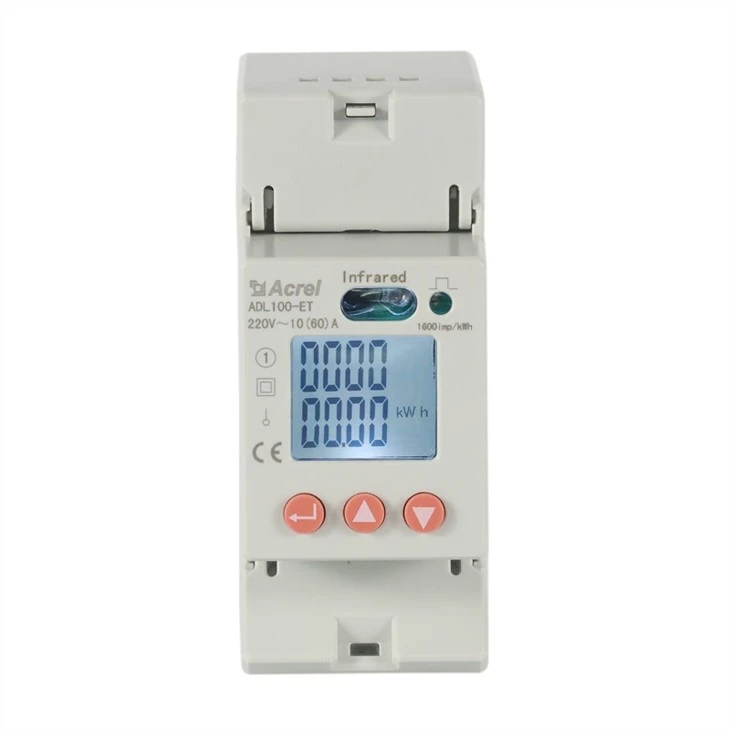

Apparence

1.1

Paramètre

Tension d'entrée	Tension de référence	220 V CA
	Fréquence de référence	50 Hz
	Consommation d'énergie	<10VA
Courant d'entrée	Courant de base	10A
	Courant maximal	60A
	Courant de démarrage	4‰lb
	Consommation	<4VA (Maximum current)
Performances de mesure	Précision de mesure	1 classe
Performances de mesure	Plage de mesure	000000.00~99999999kWh
Précision de l'horloge		Erreur inférieure ou égale à 0.5s/d
Impulsion active	Largeur d'impulsion	80±20 ms
Impulsion active	Constante d'impulsion	1600imp/kWh,LED
Communication	Interface	RS485(A+,B-)
	Mode de connexion	Conducteurs à paires torsadées blindées
	Protocole	MODBUS RTU

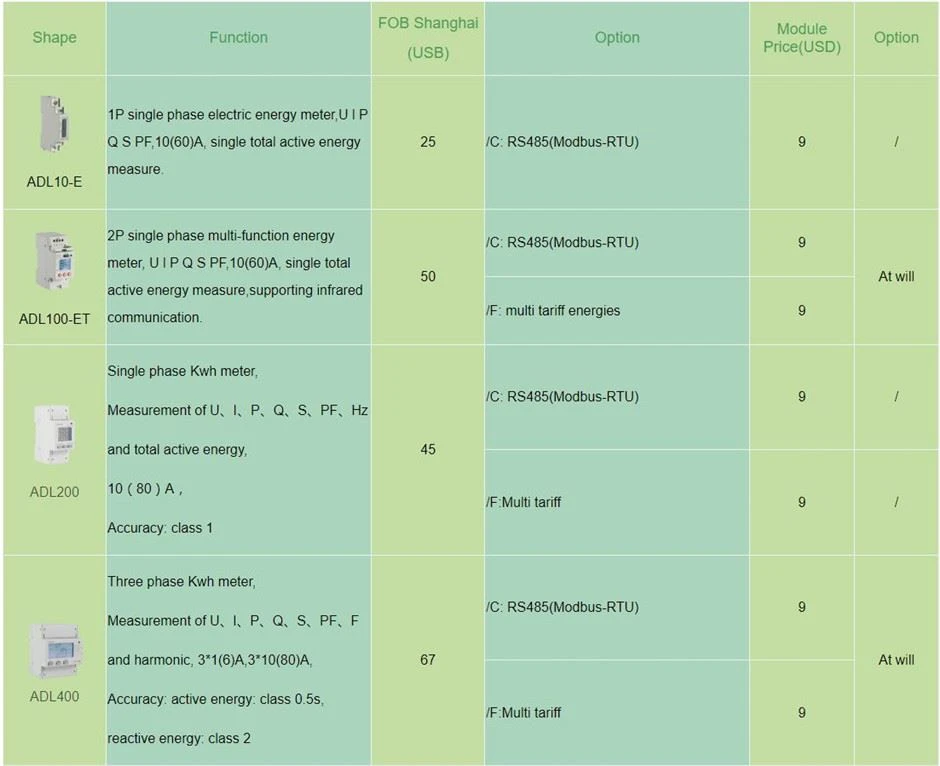

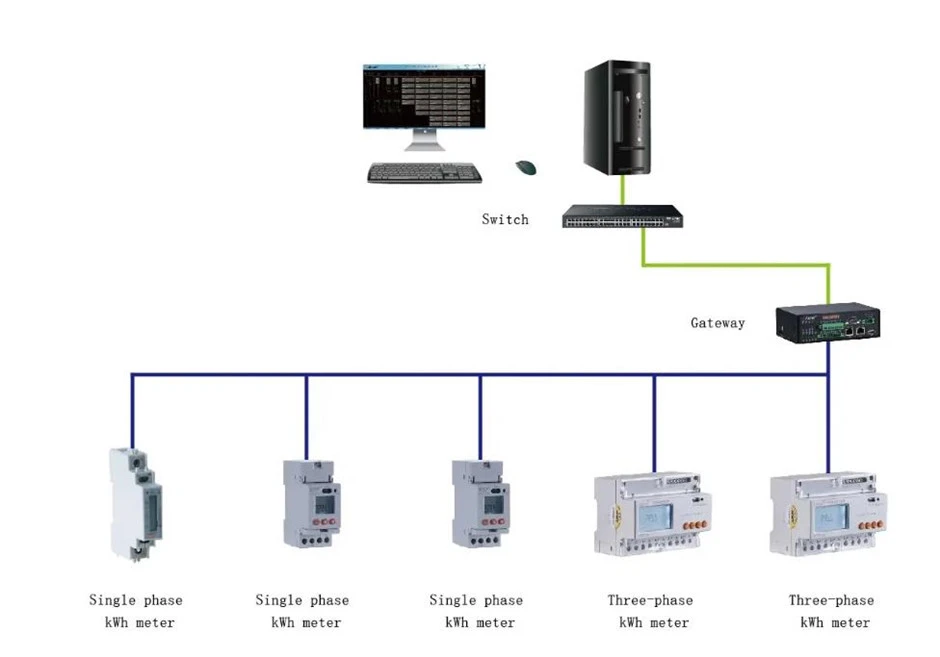

Fonction

intro

Fonction	Description de la fonction	Fonction fournir
Mesure des kWh	kWh actif monophasé (positif et négatif)	■
Mesure des paramètres électriques	Tension, Courant, Puissance active, Puissance réactive, Puissance apparente, Facteur de puissance et Fréquence	■
Écran LCD	Écran LCD 8 bits	■
Programmation des clés	3 touches pour définir des paramètres tels que le code, l'adresse, le débit en bauds, le multitarif et le protocole de communication	■
Sortie d'impulsion	Sortie d'impulsion d'énergie active	■
Tarifs multiples	Adaptez 4 fuseaux horaires, 2 listes d'intervalles de temps, 14 intervalles de temps par jour et 4 tarifs	□F
Communication	Interface de communication : RS485, Protocole de communication : MODBUS-RTU	□C
Communication	Communication infrarouge	■

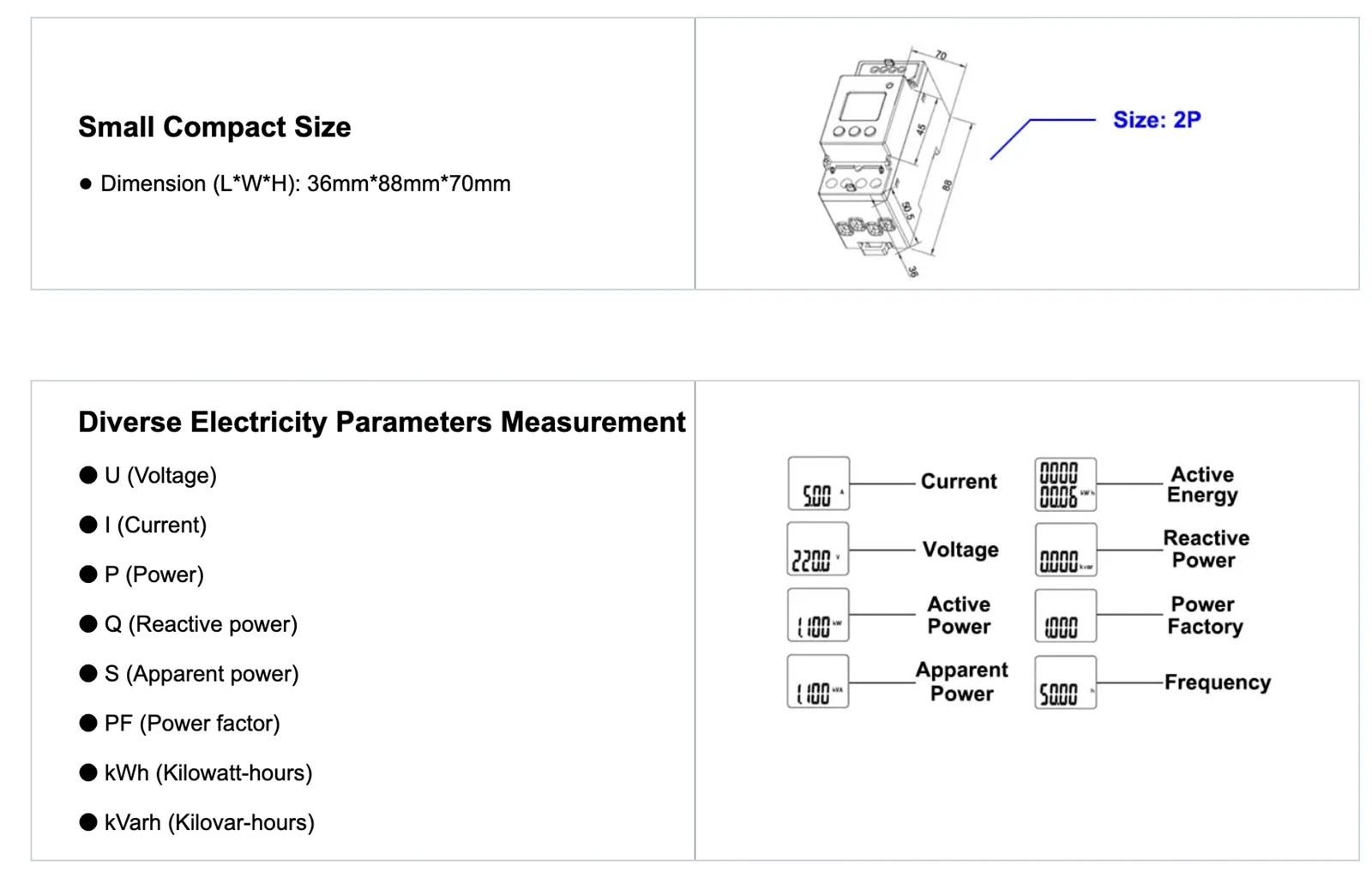

function-min

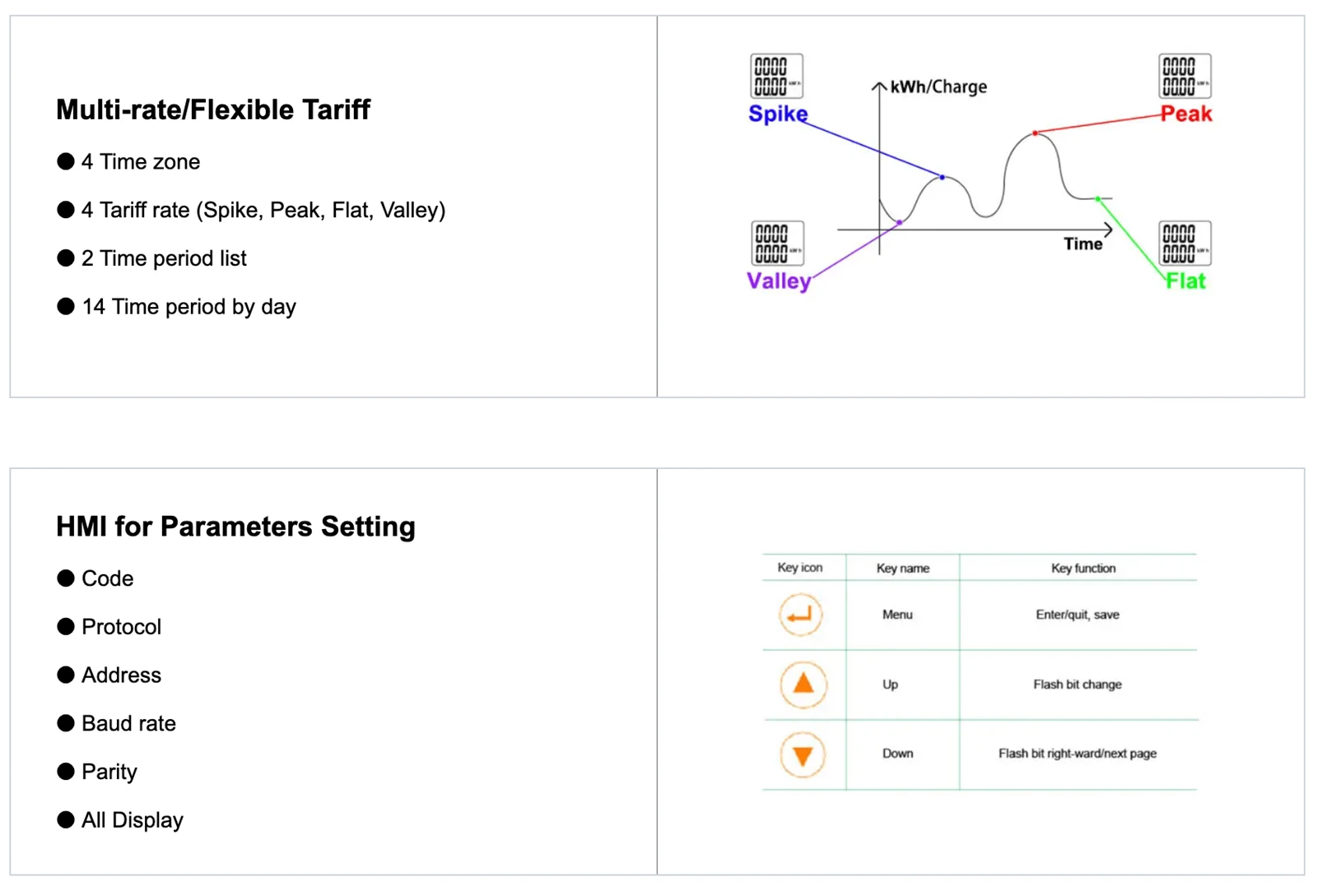

function2-min

Dimensions

1.2_

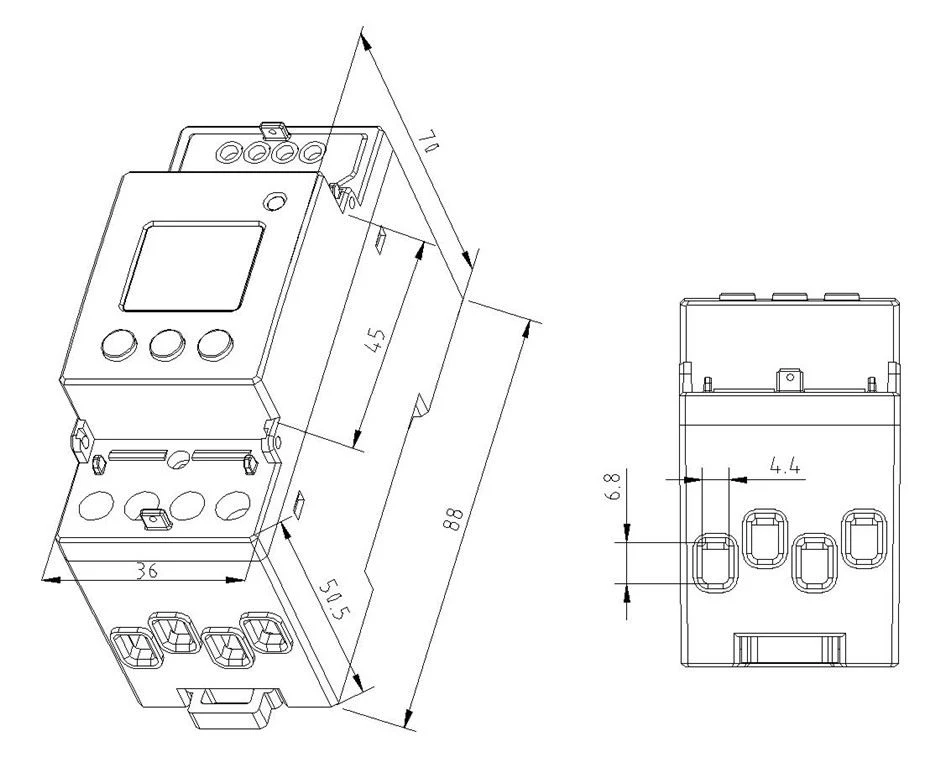

Dimensions de l'instrument

Remarque : le couple ne doit pas être supérieur à 4 0N·m

1.3

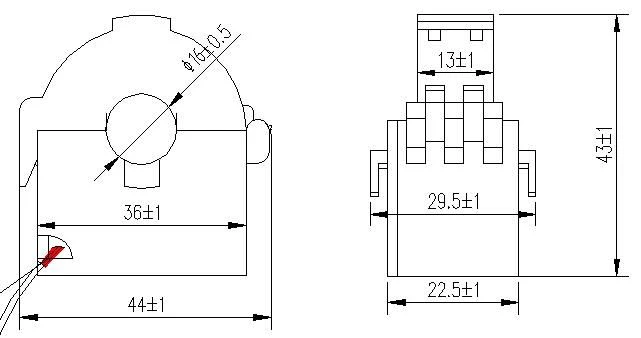

Dimensions du transformateur externe

Câblage

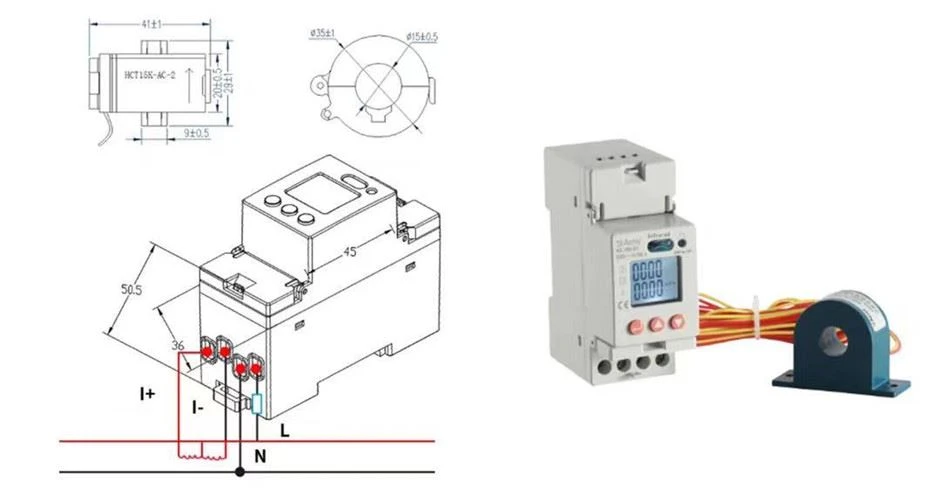

1.4_

1.5

10(60)A

Le compteur électrique monophasé ADL100 utilise la méthode de connexion directe. Veuillez faire attention au sens d'entrée et de sortie lors du câblage et vissez fermement pour éviter que le compteur ne fonctionne anormalement.
