Production Description

Les capteurs de tension CC de la série BM sont le module de mesure qui convertit la tension continue mesurée en courant continu proportionnel ou en signal de tension continue selon la théorie de l’isolation optique. Le côté entrée est très isolé du côté sortie.

Haute précision, linéarité et intégration, petite taille, structure simple, stabilité à long terme et adaptabilité à diverses conditions de travail. Ils sont largement utilisés pour le contrôle des systèmes et la détection des équipements électriques dans les secteurs de l’énergie, du pétrole, des mines, de la chimie, des chemins de fer, des communications et de l’automatisation des bâtiments.

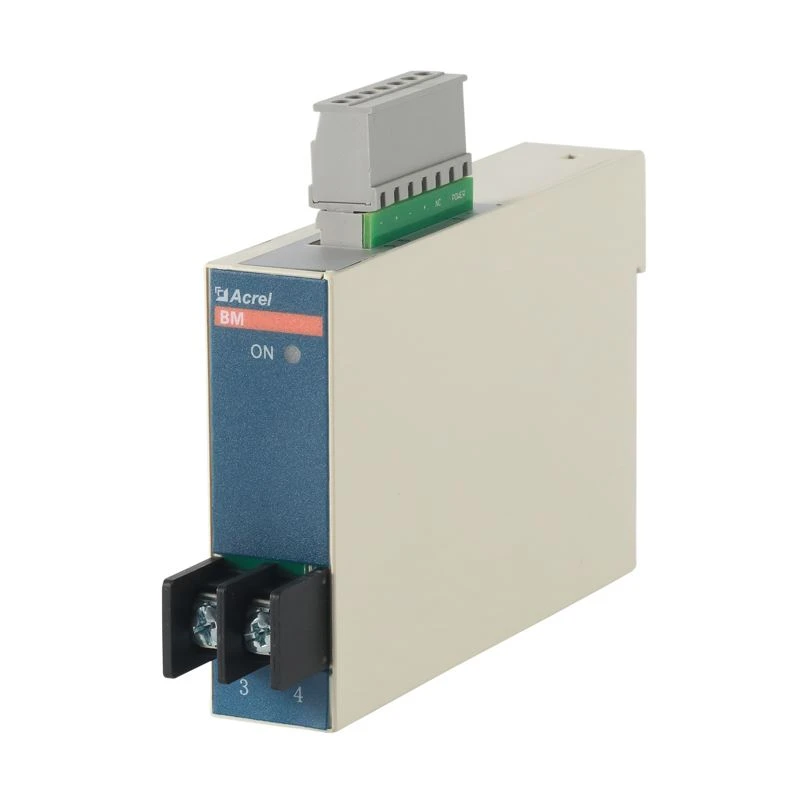

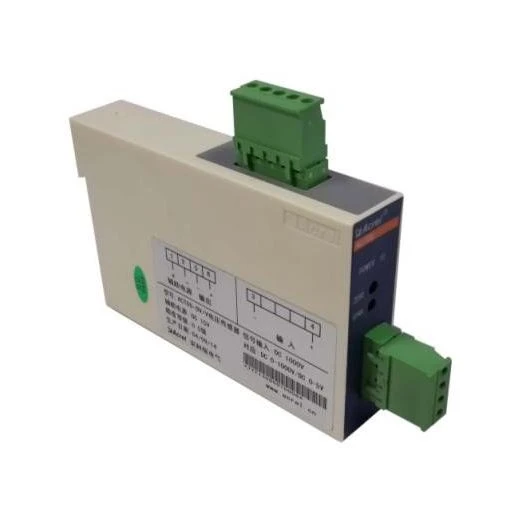

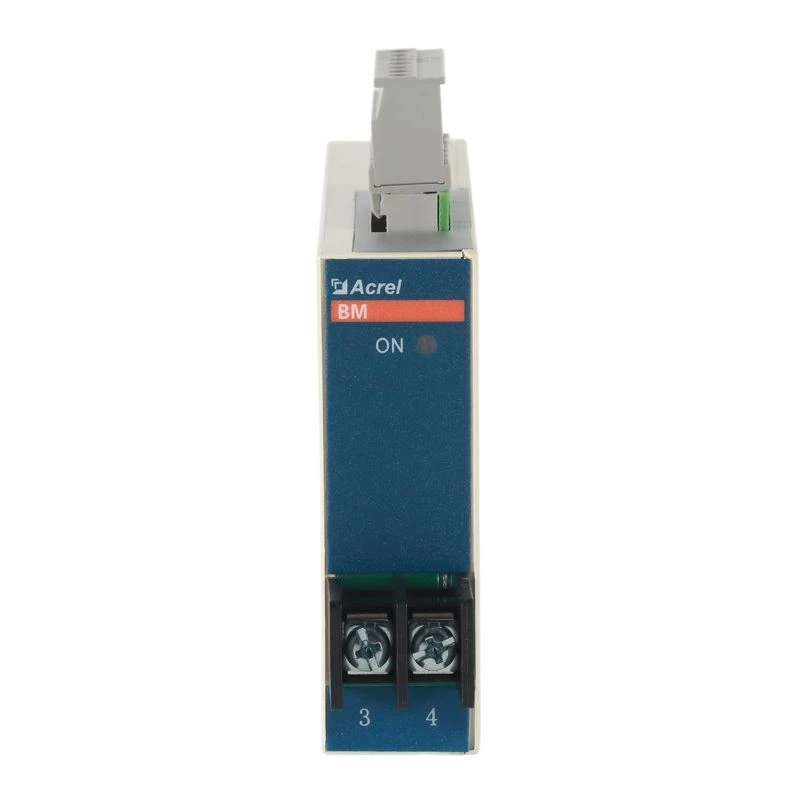

Apparence

Paramètres

Paramètres techniques		Index
Entrée		Tension nominale DC300 ~ 1500V
		Plage de tension de mesure 120% * Vpn
Sortie	Valeur nominale	tension: DC 0-5V 、DC0-10V ; courant: DC 4-20mA、DC 0-20mA
	Protection contre les surcharges	Rendement max. ≤ 150 % de la pleine échelle
	Résistance à la charge	>5000Ω (sortie de tension)/<450ω(current>
Alimentation		DC12V / DC15V / DC24V / DC48V (en option)
Degré de précision		0.5
résister à la tension		Fréquence de puissance avec tension 3500VAC entre l’entrée / sortie et alimentation
Erreur de linéarité		0.2%
Tension de décalage / Courant de décalage (Ta = +25°C)		50mV (correspond à la tension de sortie) / 80uA (correspond à la sortie de courant)
Temps de réponse		≤ 30mS
Résistance d’isolation		>20MΩ@DC500V
Méthode d’installation		Avec rail de guidage TS35
Conditions ambiantes	Température	Température de fonctionnement: -10 ° C - + 55 ° C; température de stockage: -40 ° C - + 85 ° C
	Humidité	≤93% HR, pas de rosée, pas de gaz agressif
	Altitude	≤2500m
