0-5Transducteur de courant V

Les produits de transducteur de courant à sortie analogique de la série BA appliquent le principe de l'induction électromagnétique pour mesurer le courant alternatif dans le réseau électrique en temps réel, et utilisent la technologie de courant constant et de compensation linéaire pour l'isoler et le transformer en une sortie de signal CC standard.

		BA05-IA/I(V)	BA10-IA/I(V)	BA20-IA/I(V)	BA50-IA/I(V)	BA50L-AI/I(V)
Pouvoir auxilliaire	CC 12V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V	CC 12V CC 24V
	CC 24V
Consommation		Inférieur ou égal à 1W	Inférieur ou égal à 1W	Inférieur ou égal à 1W	Inférieur ou égal à 1W	Inférieur ou égal à 1W
Taille du trou traversant		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Saisir	Courant	CA {{0}}~(0,5~10)A	CA 0~(8~50)A	CA 0~(40~200)A	CA 0~(60~600)A	AC {{0}}~(0.1~1)A (limitation des courants de fuite)
Production	Valeur nominale	CC4-20mA, ou 0-20mA,0-5V,0-10V etc.
	Résistance à la charge	Sortie de courant inférieure ou égale à 500 Ω, sortie de tension supérieure ou égale à 1 kΩ
Classe de précision		00,5 %
Temps de réponse		Inférieur ou égal à 350 ms
Température		Fonctionnement :-10 à plus 55 degrés Stockage :-25 à plus 70 degrés
Coéfficent de température		Inférieur ou égal à 200 ppm/degré
Installation		(Rail)DIN35, fixer sur l'armoire avec des vis
Normes		GB/T 13850

	BA10-IA/I ●Application : Automatisation industrielle ●Entrée : mesure de courant alternatif jusqu'à 50 A ● Surcharge : 1,2 fois la valeur nominale ●Sortie : CC 4-20 mA
BA50L-AI/I ●Entrée : 0-1Un courant de fuite ●Sortie : CC 4-20 mA ●Mesure du courant de fuite ●Surcharge : 1,2 fois la valeur nominale

● Plus grande précision

● Niveau d'isolement supérieur

● Niveau de sécurité supérieur

● Consommation réduite

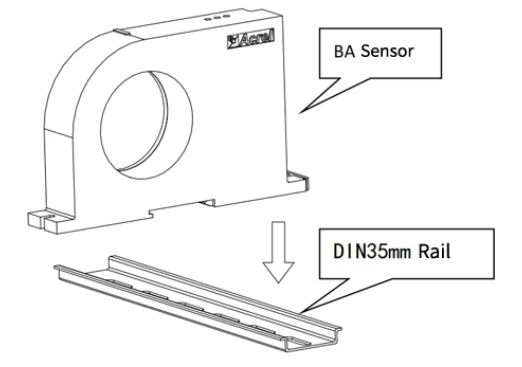

Choisissez un endroit approprié pour installer le rail standard DIN35mm et installez le capteur BA sur le rail;

Sur le panneau inférieur de l'armoire, choisissez un endroit approprié pour ouvrir deux trous filetés correspondant à la position du trou fixe du capteur installé ; Après avoir placé le capteur, installez la vis de positionnement

1 —— plus Alimentation positive (non inversée)

2 —— - Alimentation TERRE

3 —— G (sortie de courant négative, qui peut être partagée avec l'alimentation)

4 —— IDC (sortie de courant positive), VDC (sortie de tension positive)
