Production Description

Les capteurs de courant à effet Hall sont principalement utilisés pour isoler et convertir les signaux AC, DC, pulse et autres signaux complexes. Une fois que le contrôle du signal des signaux actuels est converti selon la théorie de l’effet Hall, ils peuvent être directement acquis par AD, DSP, PLC, instruments secondaires et autres dispositifs.

Les capteurs de courant à effet Hall sont largement applicables pour l’acquisition et la rétroaction dans la surveillance du courant, l’application de la batterie, l’onduleur, la gestion de l’énergie solaire, l’armoire à courant continu, l’entraînement du moteur CC, la galvanoplastie, le soudage, le convertisseur de fréquence, les systèmes de servocommande UPS. Ils offrent une réponse rapide, une large gamme de mesures, une haute précision, une forte capacité de surcharge, une bonne linéarité et d’excellentes performances anti-interférences.

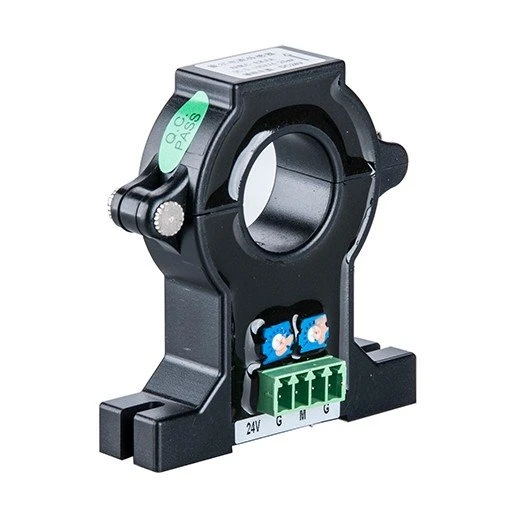

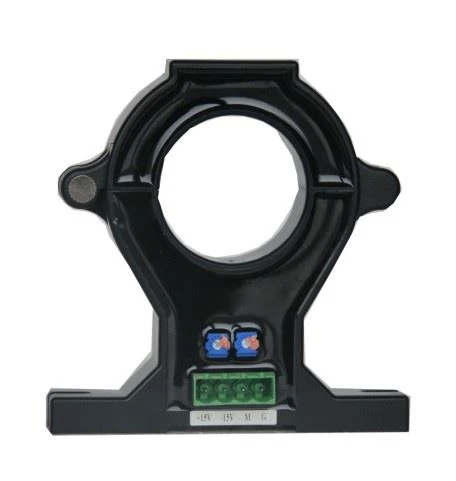

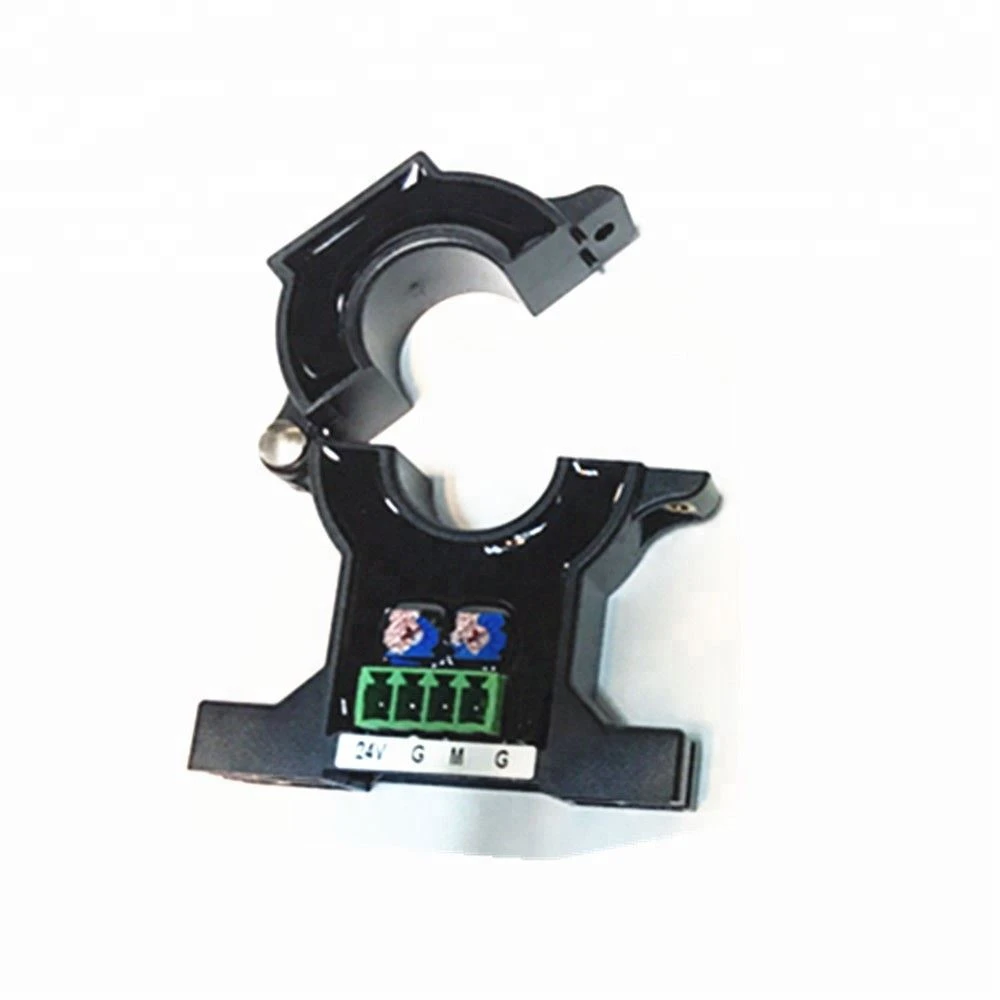

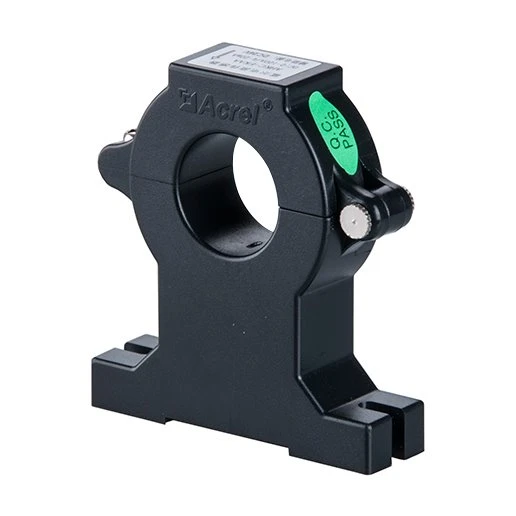

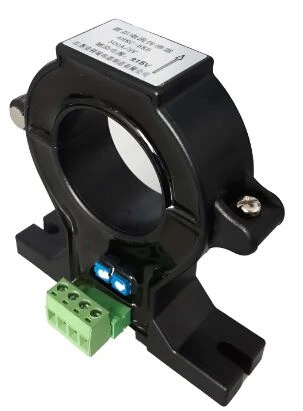

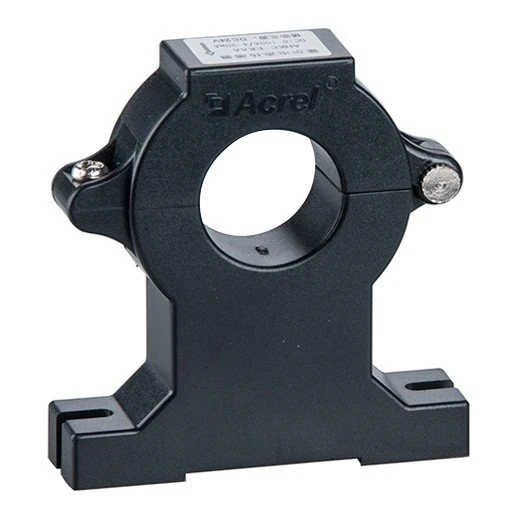

Apparence

Paramètres

Paramètres techniques			Données
			Split/fermé en boucle ouverte	Hall (véritable RMS)
Sortie	Valeur nominale		Tension: ±5V / ±4V	Courant: 4-20mA
	Tension de décalage zéro (courant)		Tension: ±20mV	Courant:±0.05mA
	Dérive de tension décalée (courant)		Tension: ≤±1.0mV / °C	Courant: ±0.04mA / °C
	Linéarité		≤0,2 %FS
Tension d’alimentation			CC±15V	Courant continu 24V
Bande passante			0-20kHz
Temps de réponse			≤5us	≤1ms
Résistance diélectrique			Admissible 2500VAC entre l’entrée / sortie et l’alimentation à la fréquence de puissance
Classe de précision			1.0
Conditions ambiantes		Température	Température de fonctionnement: -25 ° C - + 70 ° C; température de stockage: -40 ° C - + 85 ° C
		Humidité	≤95% HR, pas de rosée, pas de gaz agressif
		Altitude	≤3500m

Dimension

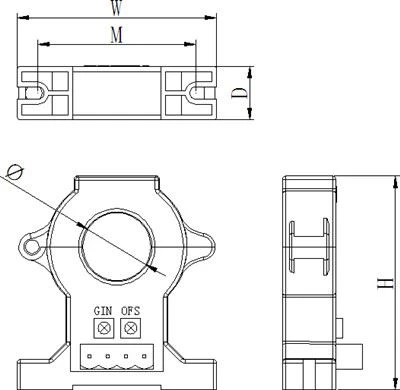

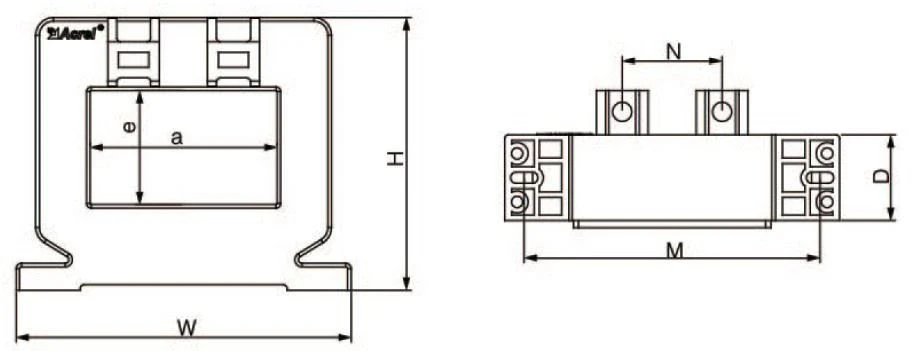

Fig.1	Fig.2

Spécification de taille	Taille du contour			Par la taille			Taille de montage		Figure
Spécification de taille	W	H	D	un	e	Φ	M	N	Figure
AHKC-EKA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKAA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKDA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKB	100	102	24	/	/	40	80	/	Fig.1
AHKC-EKBA	100	102	24	/	/	40	80	/	Fig.1
AHKC- L’EKBDA	100	102	24	/	/	40	80	/	Fig.1
AHKC-K	127	63	25	64	16	/	/	30	Fig.2
AHKC-KAA	127	63	25	64	16	/	/	30	Fig.2
AHKC-KDA	127	63	25	64	16	/	/	30	Fig.2
AHKC-H	149	79	25	82	32	/	/	46	Fig.2
AHKC-KA	176	95.5	29	104	36	/	/	60	Fig.2
AHKC-HB	204	111.5	29	132	52	/	/	48 × 2	Fig.2

Ratio actuel

Spécification	Courant nominal	Alimentation	Sortie nominale	Ouverture de mesure (mm)	Degré de précision
AHKC-EKA	0 ~ (20-500) A	±15V	5V	φ 20	1
AHKC-EKAA	DC 0 ~ (50-500) A	12V/24V	4 ~ 20mA	φ 20	1
AHKC- EKDA	AC 0 ~ (50-500) A	12V/24V	4 ~ 20mA	φ 20	1
AHKC-EKB	0 ~ (200-1000) A	±15V	5V	φ 40	1
AHKC- EKBA	DC 0 ~ (200- 1000) A	12V/24V	4 ~ 20mA	φ 40	1

AHKC- EKBDA	AC 0 ~ (200 ~ 1000) A	12V/24V	4 ~ 20mA	φ 40	1
AHKC-K	0 ~(400-2000)A	±15V	5V	64×16	1
AHKC- KAA	DC 0 ~ (400- 2000) A	12V/24V	4 ~ 20mA	64×16	1
AHKC- KDA	AC 0 ~ (400- 2000) A	12V/24V	4 ~ 20mA	64×16	1
AHKC-H	0 ~ (500-3000) A	±15V	5V	82×32	1
AHKC-KA	0 ~ (500-5000) A	±15V	5V	104×36	1
AHKC-HB	0~(2000-20000)A	±15V	5V	132×52	1

Remarque: Le courant nominal non étiqueté indique que le courant d’entrée CA et CC peut être mesuré, veuillez le préciser lors de la commande.

Capteur de courant à effet Hall fermé

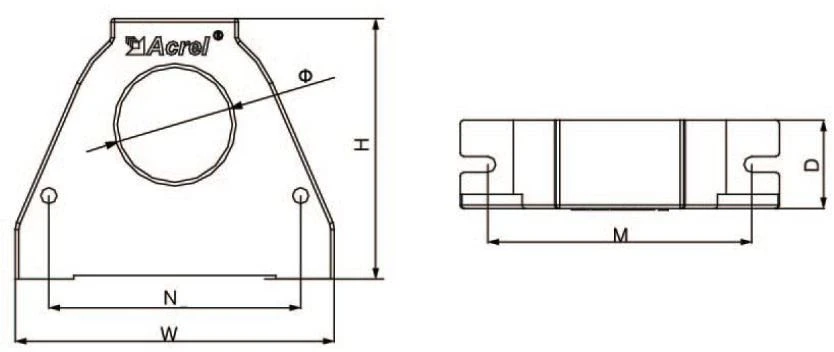

Fig.1

Fig.2

Spécification de taille	Taille du contour (mm)			Taille de passage (mm)			Montage taille (mm)		Figure
Spécification de taille	W	H	D	un	e	Φ	M	N	Figure
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Fig.2

Ratio actuel

Spécification	Courant nominal	Alimentation	Sortie nominale	Ouverture de mesure (mm)	Exactitude
AHKC-E	0 ~ (20-500) A	±15V	5V	φ 20	1
AHKC-LT	0 ~ (100-800) A	±15V	5V	φ 32.5	1
AHKC-BS	0 ~ (20-500) A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0 ~ (50-500) A	12V/15V/24 V	4 ~ 20mA	20.5*10.5	1
AHKC-F	0 ~ (200-1000) A	±15V	5V	43*13	1
AHKC-FA	0 ~(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0 ~(400-2000)A	±15V	5V	52*32	1
