Capteur de courant de fuite CC

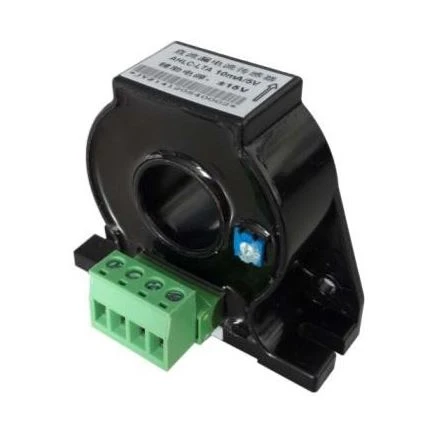

Le capteur de courant de fuite CC est un module de mesure qui convertit le courant continu mesuré en courant continu proportionnel ou signal de tension selon la théorie du fluxgate et le côté entrée est hautement isolé du côté sortie. Les sorties typiques incluent les signaux 4-20mA, DC0-5V et DC0-10V. Ces signaux standard peuvent être acquis par divers dispositifs tels que les cartes PLC, RTU et DAS et utilisés pour différentes applications de surveillance de courant. les transformateurs de courant de fuite entourent la sortie plus et – du circuit CC.

Il détecte les signaux de sortie des capteurs dans les branches du circuit. Si l'isolement dans les branches du circuit est normal, le courant traversant le capteur doit être égal dans le sens opposé. Le signal de sortie est nul. Si une branche du circuit est mise à la terre, le courant différentiel passe par le transformateur de courant de fuite et la sortie du capteur n'est pas nulle. Par conséquent, il est possible d'identifier la branche mise à la terre dans le système CC en détectant les signaux de sortie des branches du circuit. La théorie garantit une identification précise des lignes et empêche l'influence de la capacité distribuée.

spécification	Courant nominal	Source de courant	Puissance nominale	Ouverture de mesure (mm)	Degré de précision

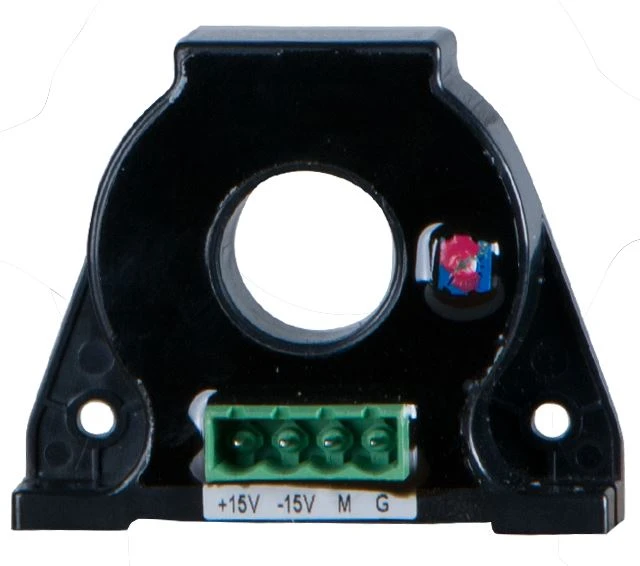

AHLC-LTA	CC 10mA-2A	±15V	5V	φ 20	1
AHLC-EA	CC 10mA-2A	±15V	5V	φ 40	1

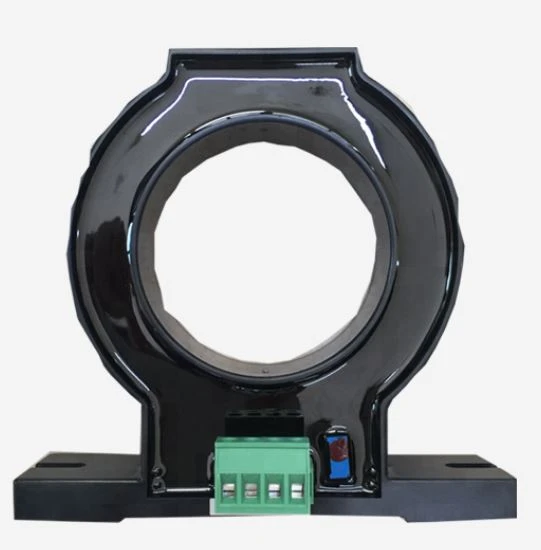

AHLC-EB	CC 10mA-2A	±15V	5V	φ 60	1

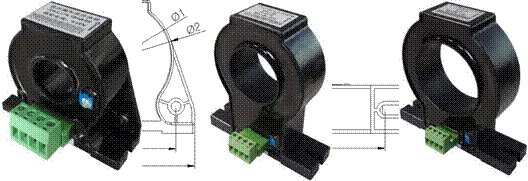

Fig. 1	Fig.2	Fig.3

Spécification de taille	Taille de contour (mm)				À travers taille (millimètre)	Montage taille (millimètre)		Chiffre
	W	H	D	Φ 2	Φ 1	M	N
AHLC-LTA	68	57	20	50	20	52	52	Fig. 1
AHLC-EA	100	108	30	75	40	78	/	Fig.2
AHLC-EB	120	112	30	94	60	98	/	Fig.3
