Description

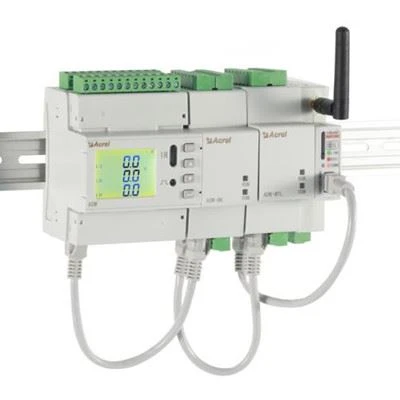

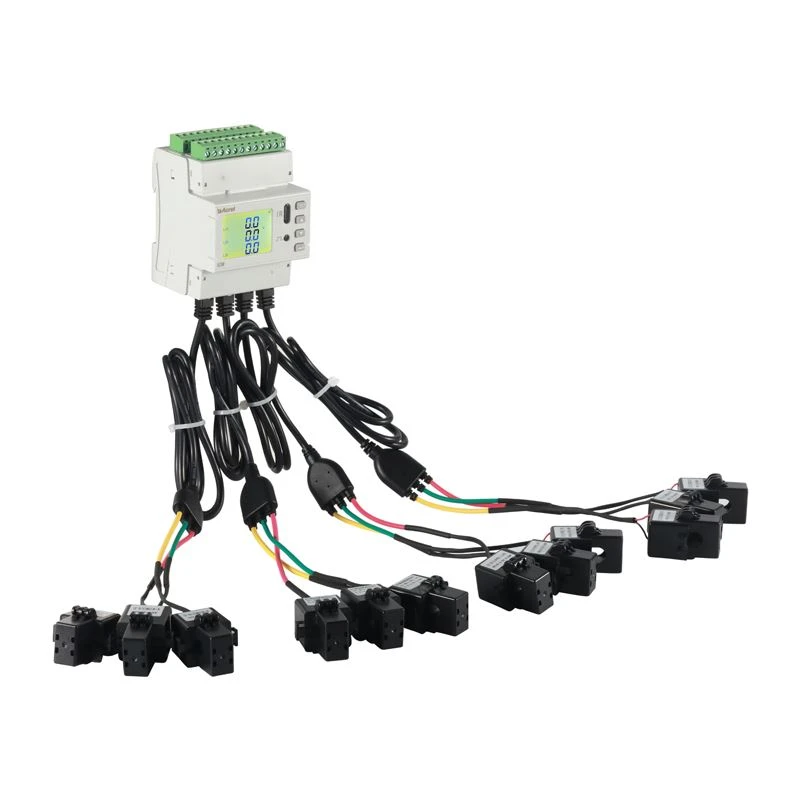

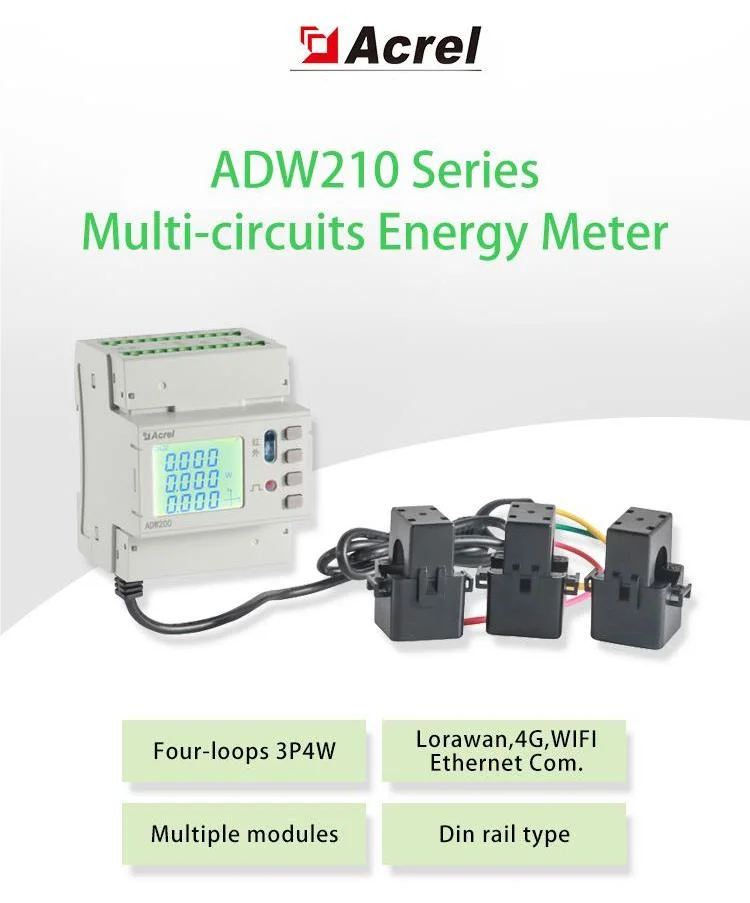

ADW210

Les wattmètres multi-boucles de type rail de la série Acrel ADW2XX sont principalement utilisés pour mesurer les paramètres électriques complets de plusieurs circuits triphasés. Jusqu'à quatre entrées de courant de boucle triphasée peuvent être connectées simultanément. Il peut mesurer la tension et le courant, la puissance, le facteur de puissance, l'angle de phase, le déséquilibre, les harmoniques et d'autres paramètres.

Précision

Puissance active : classe 1
Puissance réactive : classe 2

Fréquence

Plage : 50 - 60 Hz

Sortie d'impulsion

Sortie d'impulsion active et sortie d'impulsion réactive

Consommation

<0.5VA(Single phase)

Dimensions (L x l x H)

Taille du panneau (L × l) : 72 x 97,7 x 36 mm

Sans fil

Transmission sur 470 MHz et la distance maximale en espace ouvert est de 1 km ; 2G ; NB

Courant de démarrage

4‰lb

xxxx

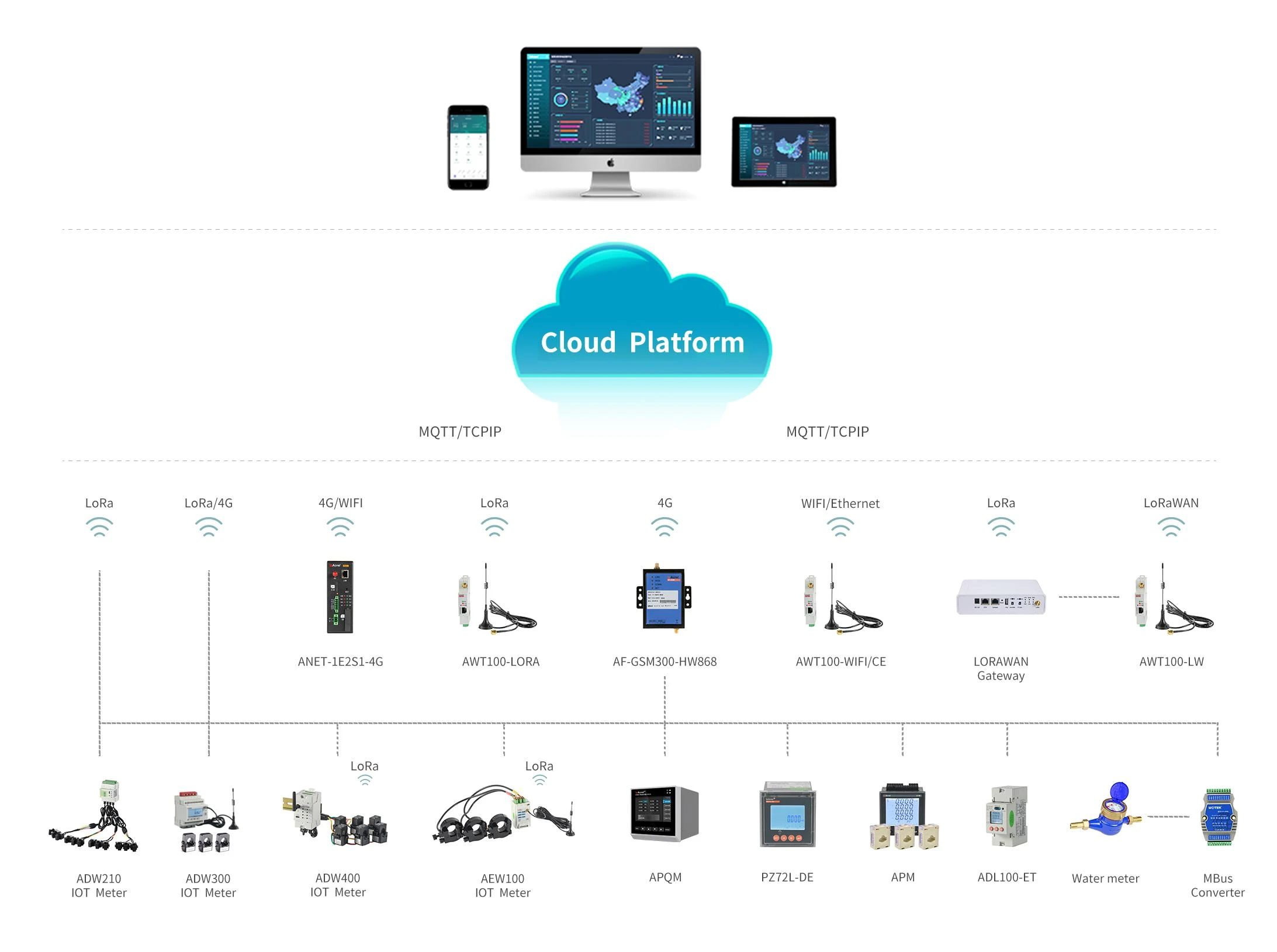

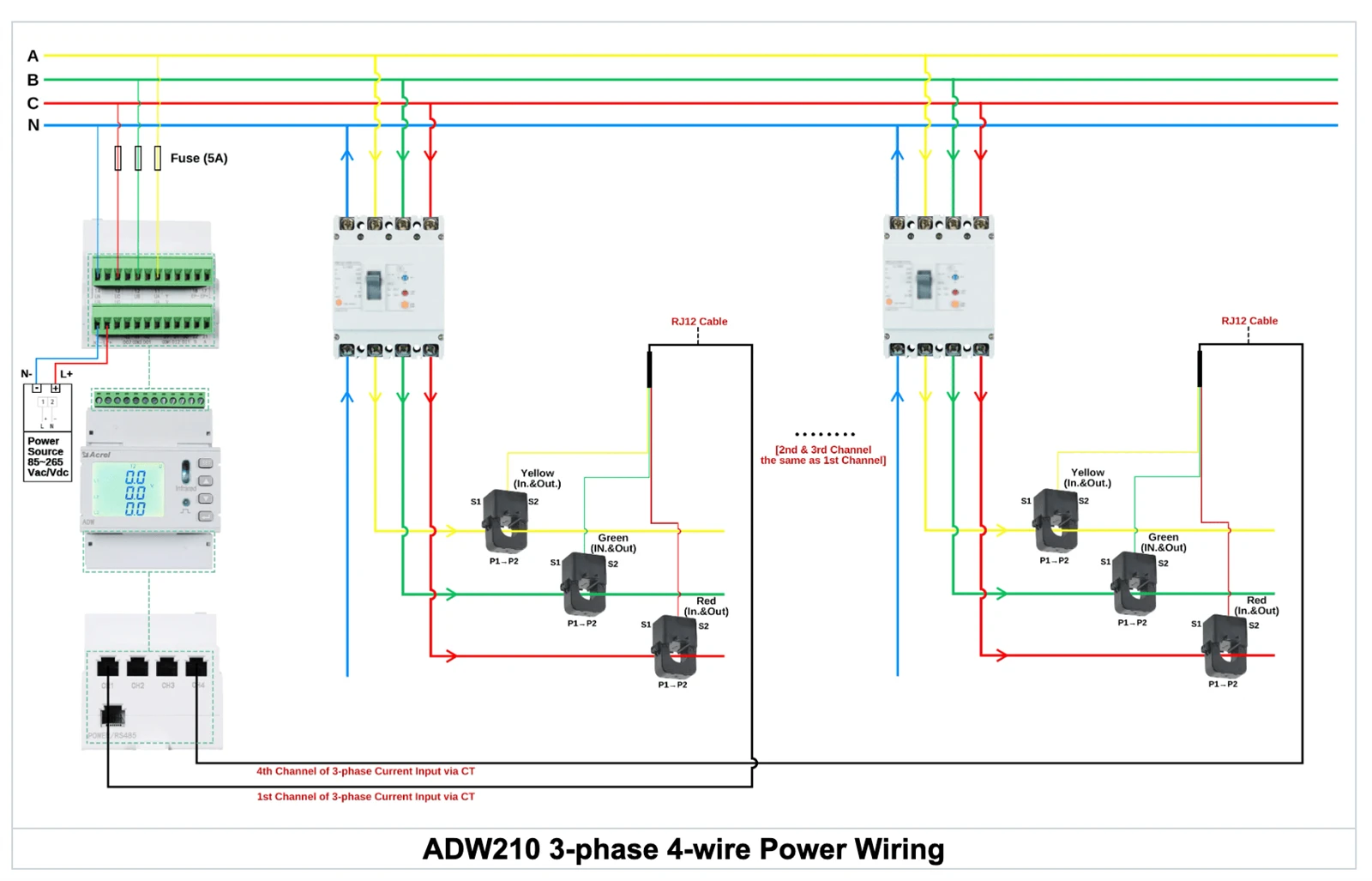

Spécification		3 phases 3 fils, 3 phases 4 fils
Tension	Tension nominale	3*220/380V
	Consommation	<0.5VA
Actuel	Courant d'entrée	5A,100A
	Consommation	<0.5VA
Précision	Actuel	Classe 0.5
	Puissance active	Classe 1
	Puissance réactive	Classe 2
Communication		RS485 (Modbus RTU)
Humidité relative		Inférieur ou égal à 95 % (sans condensation)
Contour	LlH (mm)	7297.936
Température	Opérationnel	-25~55 degrés
Température	Stockage	-40~80 degrés
Humidité		Inférieur ou égal à 95 % (sans condensation)
Altitude		<2000m

Fonction

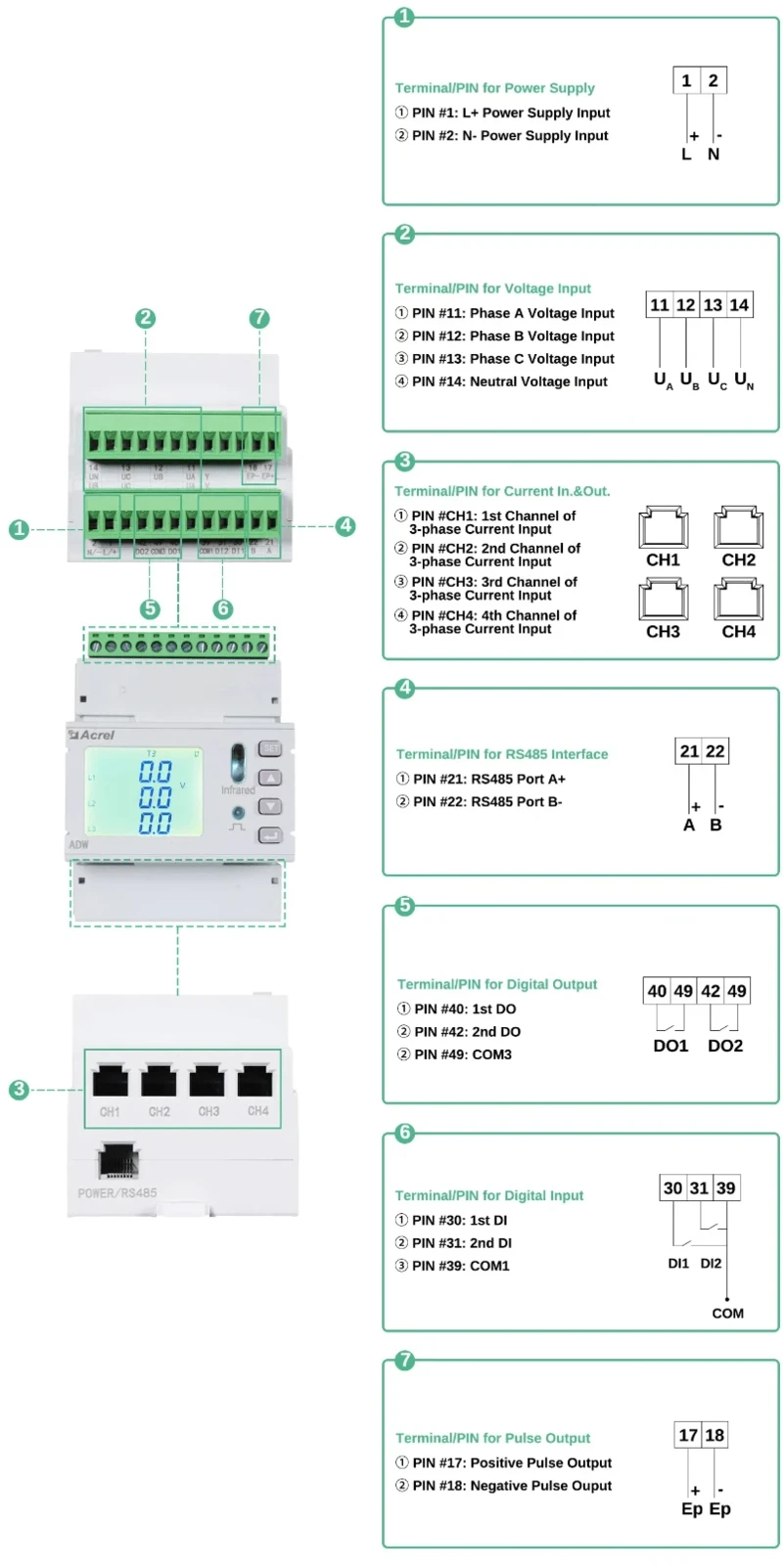

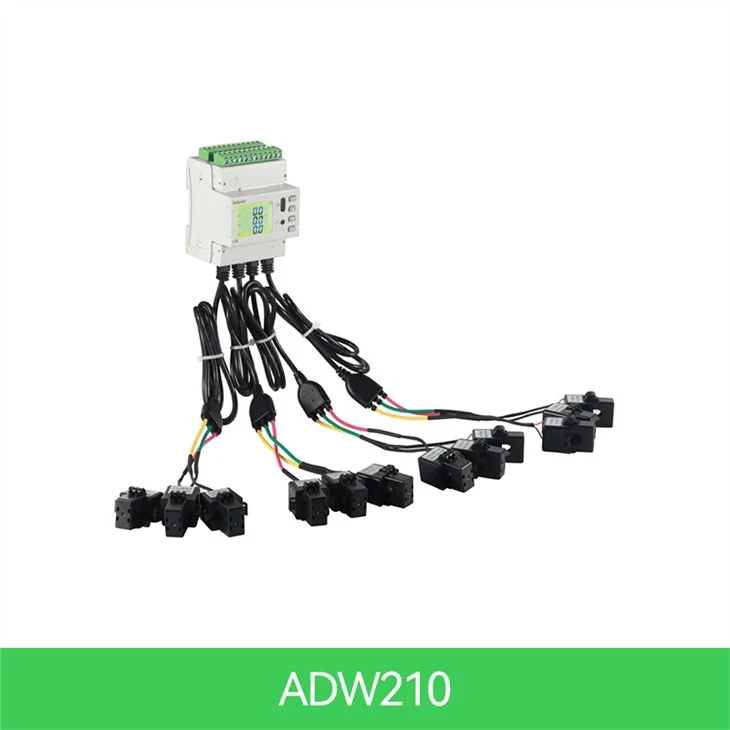

Les wattmètres triphasés à circuit ouvert multi-boucles de la série ADW210 sont principalement utilisés pour la mesure complète des paramètres électriques de plusieurs boucles triphasées. Ils peuvent se connecter simultanément à l'entrée de courant de quatre boucles triphasées maximum.

ADW210

●Mesure des paramètres entièrement électriques du circuit triphasé N (1, 2, 3, 4), transformateur de courant externe ;

●Surveiller la tension/le courant triphasé, le courant homopolaire et la fréquence ;

●Surveiller la puissance triphasée, la puissance totale (active, réactive et apparente) ;

●Surveiller le facteur de puissance triphasé et le facteur de puissance total ;

●Surveiller l’angle de phase tension/courant, le degré de déséquilibre tension/courant ;

●Surveiller les harmoniques totales de tension et de courant et les sous-harmoniques 2-31 ;

●Enregistrements extrêmes de tension, de courant et de puissance du mois en cours et du mois dernier ;

●Courant maximal, demande de puissance maximale et courant en temps réel, demande de puissance en temps réel ;

●200 enregistrements d’événements, enregistrant l’action DIDO ;

●Prend en charge les surtensions, les surintensités, les défaillances de phase, la liaison DI et d'autres sorties d'alarme ;

●4-fuseau horaire 14-paramètre de fréquence horaire ;

●Énergie électrique à quatre quadrants, statistiques mensuelles sur l’énergie électrique à tarifs multiples ;

●31 jours de gel de l’énergie électrique à quatre quadrants et à tarifs multiples, de comptage direct et indirect de l’énergie électrique ;

●Entrée de commutateur bidirectionnel, sortie de commutateur bidirectionnel, communication RS485, sortie d'impulsion active (la boucle correspondante peut être commutée).

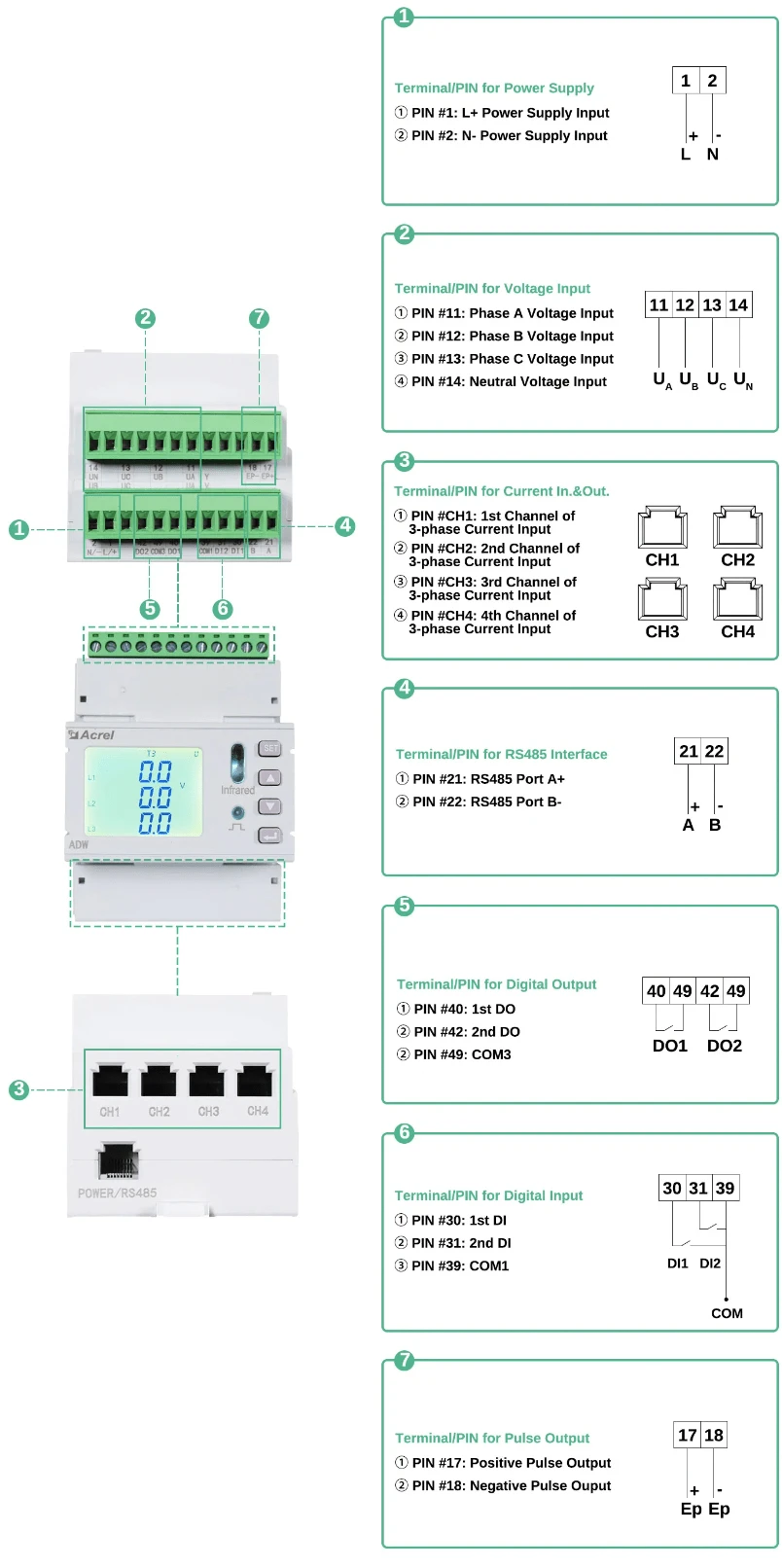

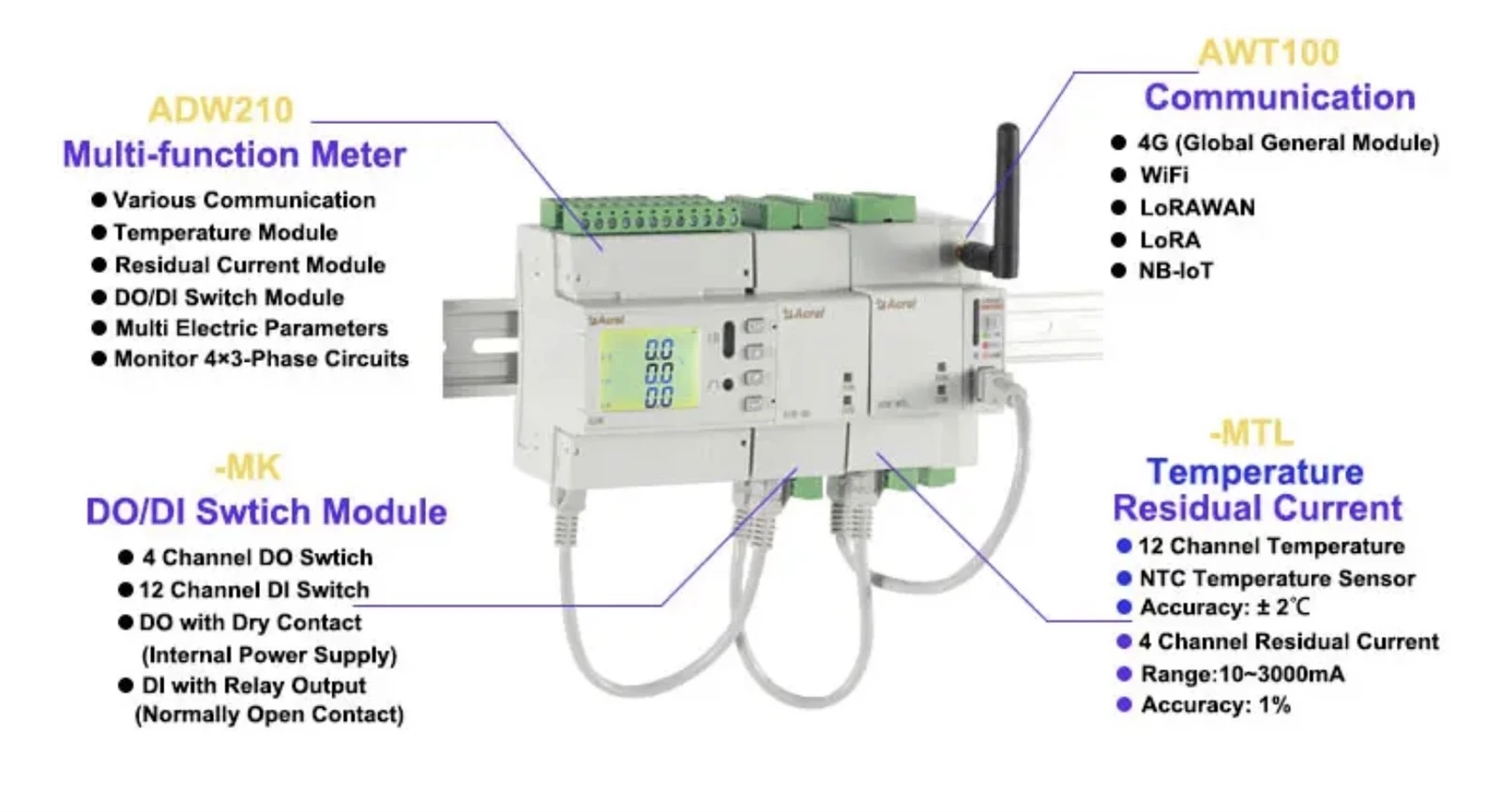

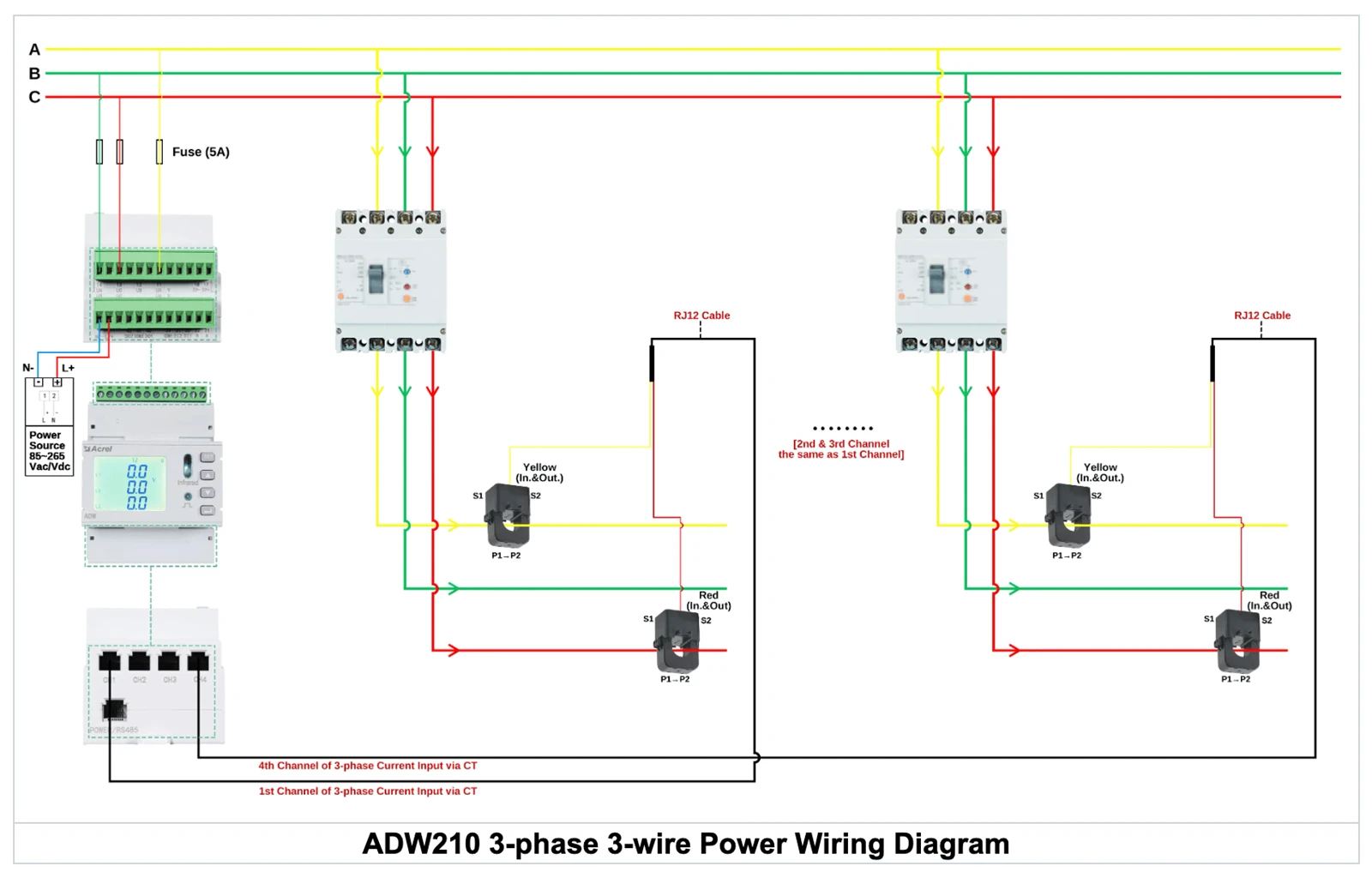

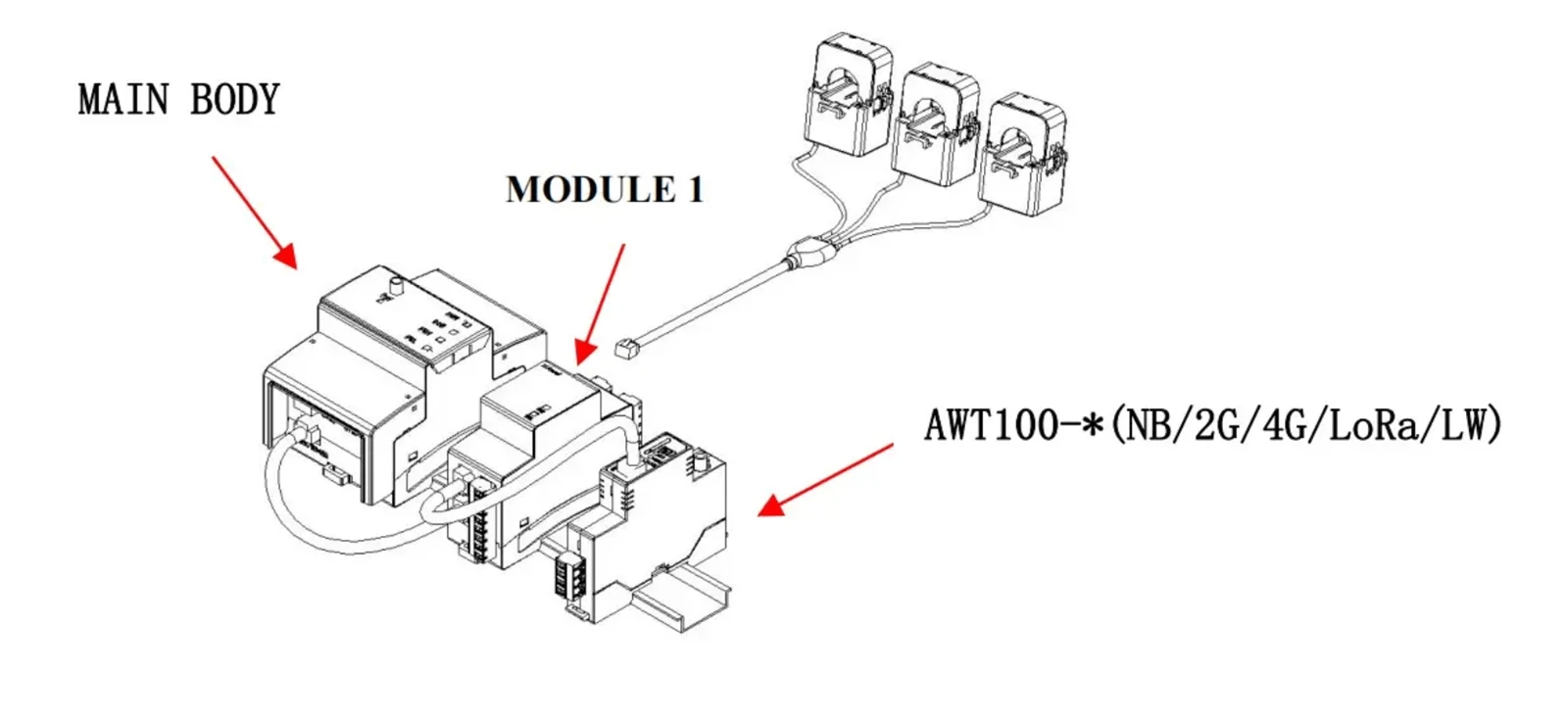

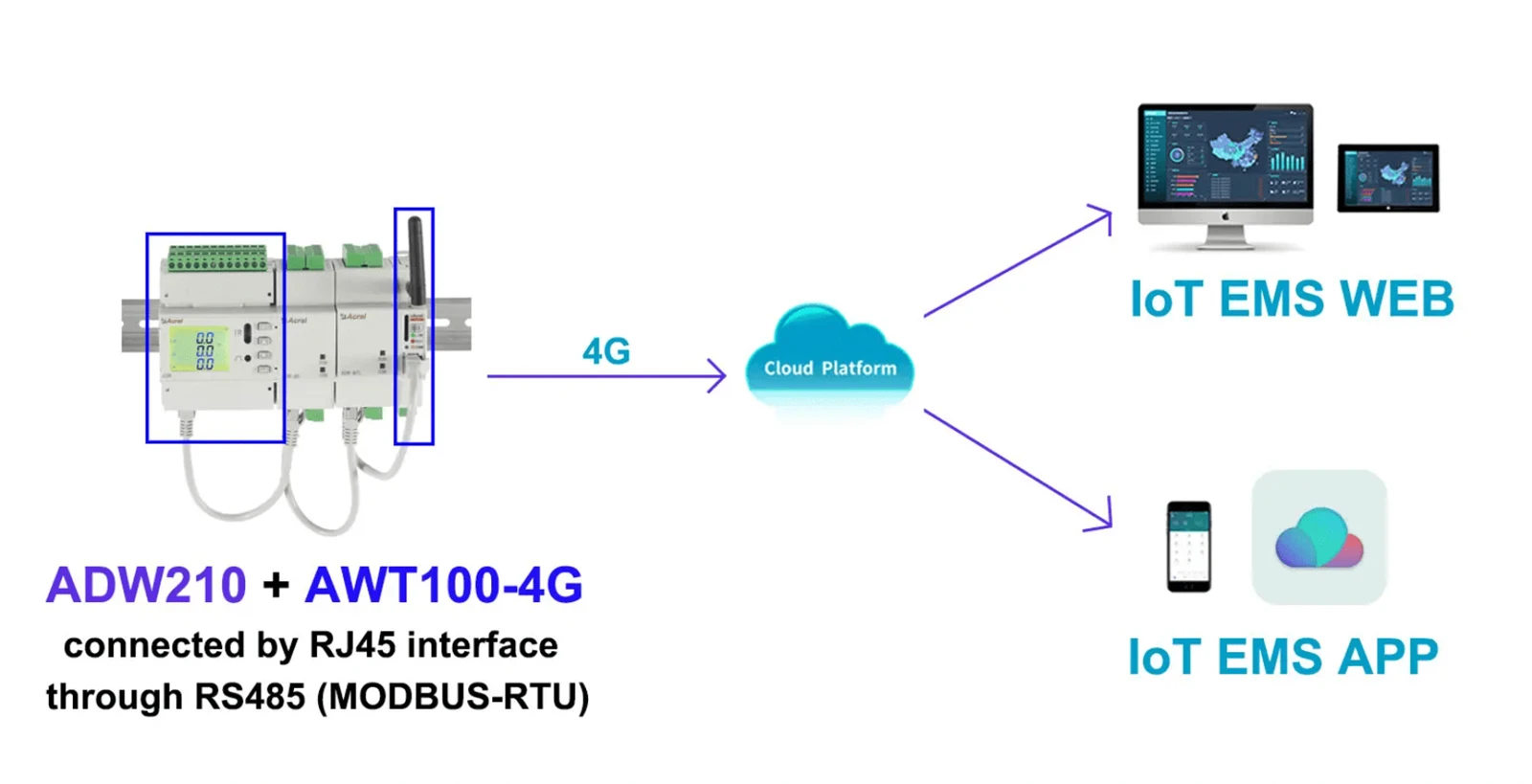

Module de communication étendu --- AWT100:

●AWT100

● 4G (Module général mondial)

● Wi-Fi

● LoRaWAN

● LoRa

● NB-IoT

Module étendu	Description
Module de communication AWT100	4G (Module général global)
	4G (module sud-américain)
	LoRaWAN (868 MHz, 923 MHz)
	LoRa (460~510 MHz)
	NB-IoT

ÉtenduModule de mesure de la température et du courant résiduel des câbles --- MTL

●MTL

● Mesure de la température : -20 degré ~ +100 degré

● Mesure du courant résiduel : 10 à 3 000 mA

● Précision : température : ± 2 degrés ; courant résiduel : 1 % (classe 1)

product-482-408

Module étendu	Description
-Température MTC & Courant résiduel Module de mesure	Mesure de la température	-20 degré ~+100 degré
	Mesure du courant résiduel	10 à 3 000 mA
	Précision	Température : ± 2 degrés ; Courant résiduel : 1 % (Classe 1)
	Alimentation électrique	DC 12V;consommation : inférieure ou égale à 1W;interface RJ45
	Communication	Interface RJ45 ; MODBUS-RTU (communication avec le corps principal)

ÉtenduModule de fonction supplémentaire de commutateur DO/DI --- MK

●MK

● DI 12 canaux (entrée numérique)

● Sortie numérique (DO) à 4 canaux

product-482-408

Module étendu	Description
-Module de commutation MK	12 × DI (entrée)	Entrée à contact sec avec alimentation intégrée
	4 × DO (sortie)	Sortie de contact normalement ouvert du relais ; puissance nominale CA 250 V/3 A, CC 30 V/3 A
	Alimentation électrique	DC 12V;consommation : inférieure ou égale à 1W;interface RJ45
	Communication	Interface RJ45 ; MODBUS-RTU (communication avec le corps principal)
