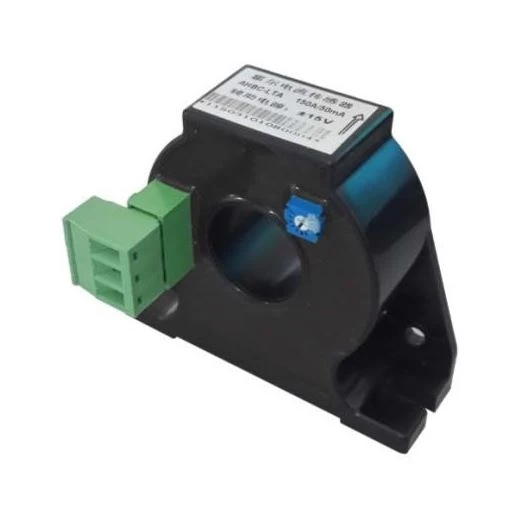

Le capteur de courant Hall en boucle fermée est également appelé capteur de courant d'équilibrage magnétique Hall. Il intègre la théorie mentionnée avec la théorie de l'équilibrage magnétique. En d'autres termes, le concentrateur de champ ferromagnétique concentre le champ magnétique généré par le courant primaire et l'applique à la composante Hall. Ensuite, la sortie du signal de tension du composant Hall est amplifiée et devient l'entrée de l'amplificateur de puissance. La sortie de courant de décalage passe par la bobine de compensation secondaire. Le champ magnétique généré par la bobine secondaire est opposé au champ généré par le courant primaire. De cette manière, le champ primaire est compensé et la sortie Hall est réduite progressivement. Lorsque le champ primaire est équivalent au champ secondaire et que le courant de décalage reste stable, c'est l'équilibrage magnétique. Ce circuit se compose principalement d'un composant de conversion d'électromagnétisme, d'un amplificateur de circuit et d'un circuit de compensation d'entraînement.
1 Explication du type
2 Spéc. et taille (unité:millimètre)

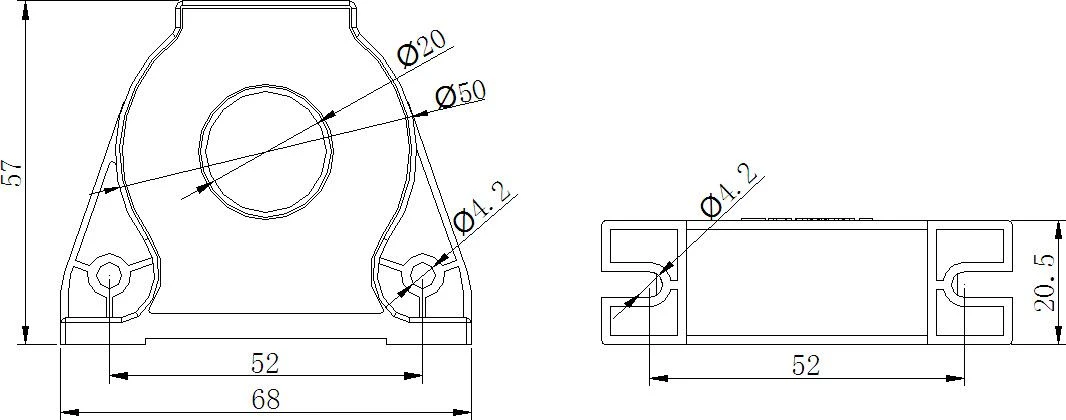

2.1 Taille de contour de AHBC-LTA
 |  |

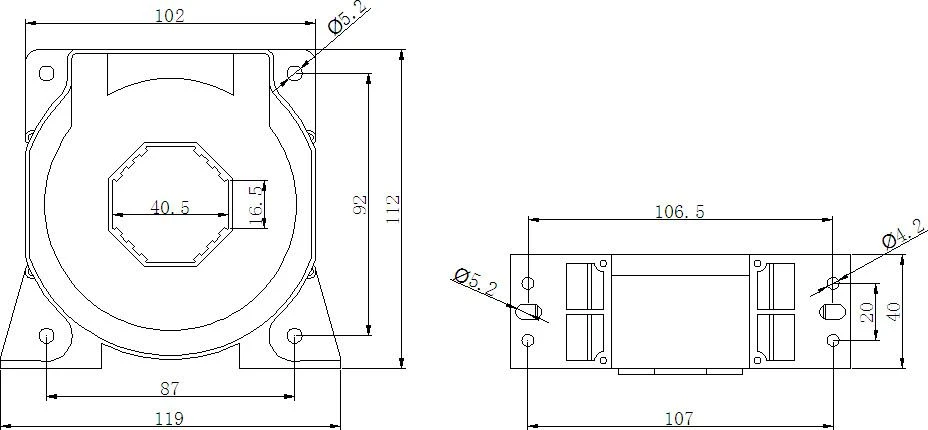

2.2 Taille de contour de AHBC-LT1005
 |  |

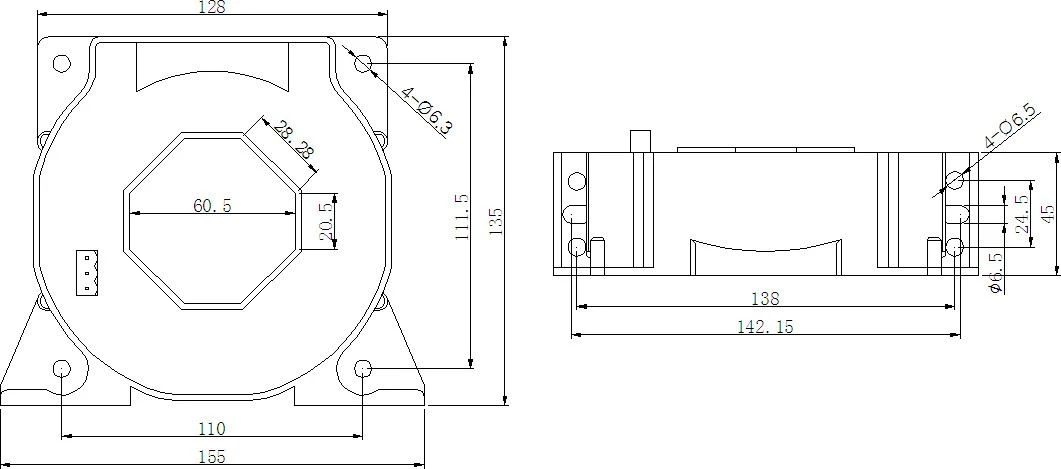

2.3 Taille du contour de AHBC-LF
 |  |
3. Tables de concordance des spéc. -paramètre
spécification | Courant nominal | Source de courant | Puissance nominale | Ouverture de mesure (mm) | Degré de précision |
AHBC-LTA | 100-300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Remarque : le courant d'entrée AC et DC peut être mesuré, veuillez le préciser lors de la commande.
4. Méthode de câblage
● Définition des bornes de câblage
Remarque : 1. La sortie analogique GND doit être connectée à Power Ground.
2. Veuillez sélectionner le bon sens de circulation du courant.
