La description

Le compteur d'énergie triphasé sans fil Acrel est principalement utilisé pour mesurer trois phases d'énergie active sur les réseaux basse tension. Ce compteur d'énergie sans fil présente des avantages tels qu'une taille compacte, une haute précision et des fonctionnalités riches. Selon différentes exigences.

Il existe de nombreuses fonctions de communication telles que la communication RS485, 2G, NB, 4G, WiFi ajoutant le nouveau mode d'échantillonnage de courant à l'aide d'un transformateur externe. Il peut être installé de manière flexible dans le boîtier de distribution pour réaliser des sous-éléments de comptage d'énergie électrique, de supervision d'exploitation et de maintenance ou de surveillance de l'alimentation pour différentes régions et différentes charges.

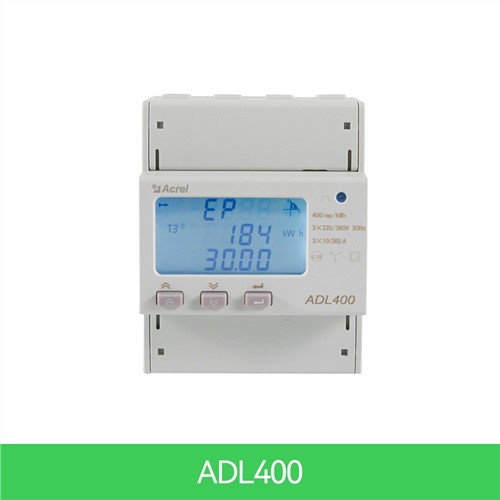

Apparence

Avec l'essor des technologies de réseau étendu à faible consommation d'énergie (LPWAN), telles que les appareils LoRa d'Acrel et le protocole ouvert LoRaWAN, les nouvelles solutions de comptage intelligent de l'électricité s'avèrent être une alternative convaincante aux autres options de connectivité pour l'Internet des objets (IoT). ) réseaux et applications de réseaux intelligents. Les compteurs d'énergie Lora/LoRaWAN permettent d'acquérir des relevés de compteurs d'énergie et de transmettre des données sur plusieurs kilomètres pour agrégation.

Paramètres

Entrée de tension	Tension nominale	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	Référence la fréquence	50Hz
	Consommation	<0.5va(each>
Entrée courant	Courant d'entrée	3×1(6)A ; 3×1(6)A（ADW300W, 3×20(100)A（ADW300W）
	Courant de démarrage	1‰Ib (Classe0.5S), 4‰Ib(Classe1)
	Consommation	<1va(each>
Pouvoir auxilliaire	Source de courant	AC85~265V
Pouvoir auxilliaire	Consommation d'énergie	<>
Performances de mesure	Standard	CEI62053-22 :2003, CEI62053-21 :2003
	Énergie active précision	Classe0.5S (ADW300), Classe1 (ADW300W)
	Température précision	±2 degrés
Impulsion	Largeur d'impulsion	80±20ms
Impulsion	Constante d'impulsion	6400imp/kWh, 400imp/kWh
Communication	Sans fil	La transmission sur 470 MHz et la distance maximale en espace ouvert est de 1 km ; 2G ; N.-B.; 4G
	Infrarouge la communication	Le débit en bauds constant est de 1200
	Interface	RS485(A,B)
	Mode de connexion	Conducteurs blindés à paires torsadées
	Protocole	MODBUS-RTU

Description de la fonction

Fonction	Description de la fonction	Fonction fournir
Mode d'affichage	LCD	■
Comptage d'énergie	kWh actif (positif et négatif), quadrant réactif puissance énergie	■
Mesure électrique	U, I, P, Q, S, PF, F	■
Fonction harmonique	THDv, Harmonicon 2e-31er	■
Sortie d'impulsion	Sortie d'impulsion active	■
Degré de déséquilibre triphasé	Déséquilibre de tension, déséquilibre de courant	■
Mesure de température	La température de A/B/C/N (Configuration alternative : T)	□
DI/DO	4DI, 2DO (Configuration alternative : K)	□
Après le courant	Unidirectionnel après le courant (configuration alternative : L)	□
Affichage LED	Affichage LED à impulsions	■
Transformateur de courant externe	Transformateur de courant externe de type ouvert (Figuration alternative : W)	□
Paramètre électrique	Sous-tension, sous-intensité, surintensité, sous-charge, etc.	■
Communication	Communication infrarouge	■
	RS485 (configuration alternative : C)	□
	Transmission sans fil sur470MHz (Figuration alternative : LR)	□
	GPRS (Configuration alternative : 2G)	□
	NB-IOT（Configuration alternative : NB）	□
	4G (Configuration alternative : 4G)	□

( ■ dans □ facultatif )

Dimensions

Dimension du transformateur de courant résiduel

Caractéristiques	Note actuelle	Diamètre interieur Φ mm	Diamètre extérieur Φ mm	Lester
AKH-0.66L45	16-100A	45	76	0.18
AKH-0.66L80	100-250A	80	120	0.42
AKH-0.66L100	250-400A	100	140	0.50
AKH-0.66L150	400-800A	150	190	1.32
AKH-0.66L200	800-1500A	200	240	1.94
