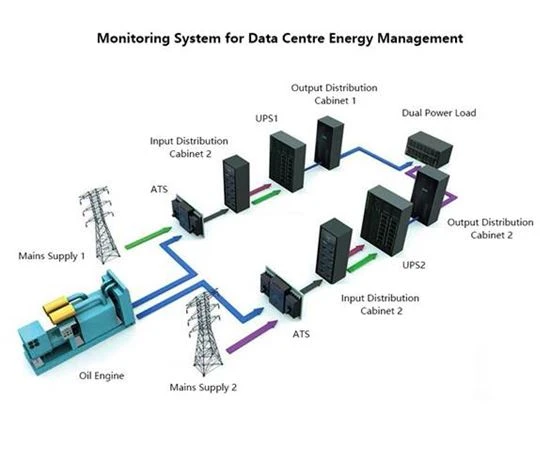

Application
Il est nécessaire de surveiller en temps réel et de centraliser la consommation d'énergie dans le centre de données et les données peuvent être affichées sur l'IHM et téléchargées sur le système de surveillance de l'alimentation et de l'environnement par RS485 sur écran tactile et réaliser une surveillance en temps réel de l'ensemble du système de distribution d'énergie. Dans le même temps, il peut réaliser une analyse d'efficacité énergétique pour réduire la consommation d'énergie.

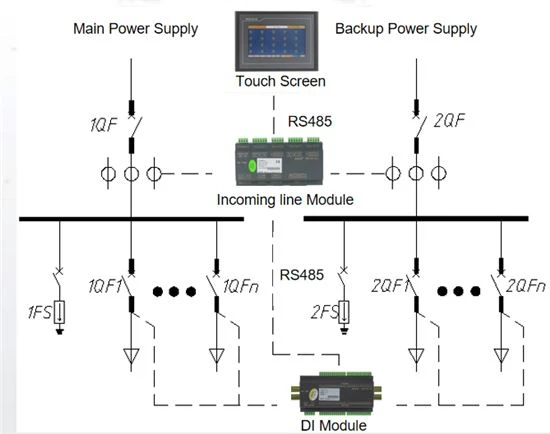

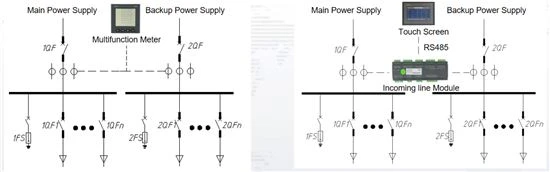

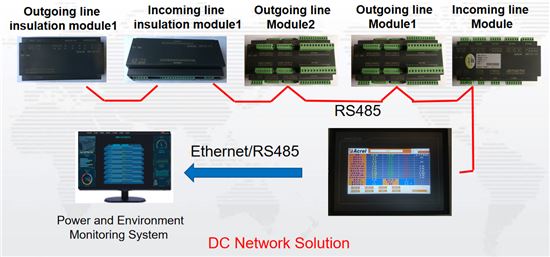

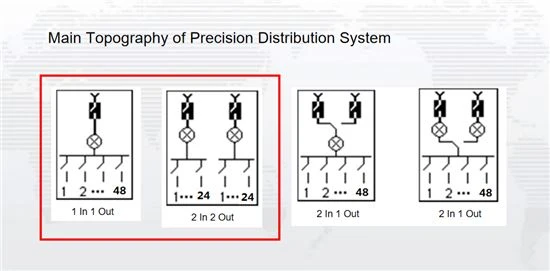

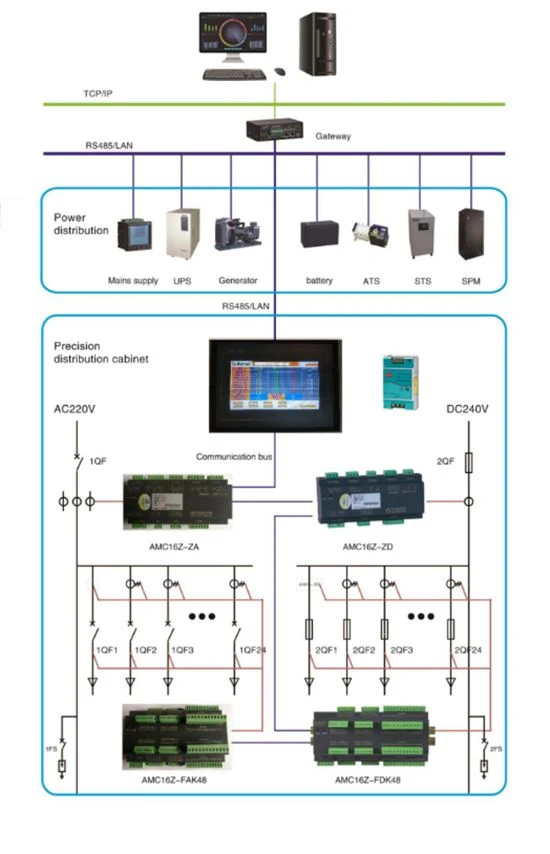

Structure
Fonctions principales
1. Modules de surveillance indépendants des circuits de ligne entrante et de ligne sortante
2. Peut mesurer jusqu'à 2 circuits de ligne entrants et jusqu'à 192 circuits de ligne sortants courant, tension, puissance, énergie et qualité de l'alimentation.

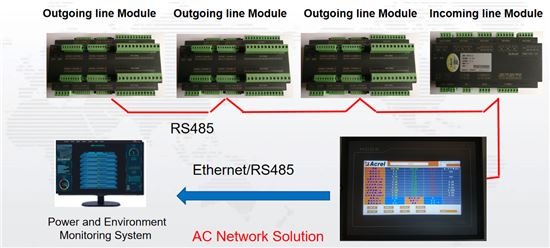

3. Surveillance et affichage centralisés des données par IHM et les données sont téléchargées vers le système de surveillance de l'alimentation et de l'environnement via RS485.
4. Pour le système haute tension DC 240V ou 336V, un module de surveillance d'isolement peut être ajouté pour surveiller la résistance d'isolement à la terre du bus principal.
5. Alimentation DC24V pour écran tactile et module de surveillance de ligne sortante (alimentation à partir de la sortie du module principal)
6. Communication : dispositif de surveillance par RS485, écran tactile par RS485 ou RJ45
7. Certificat : CE

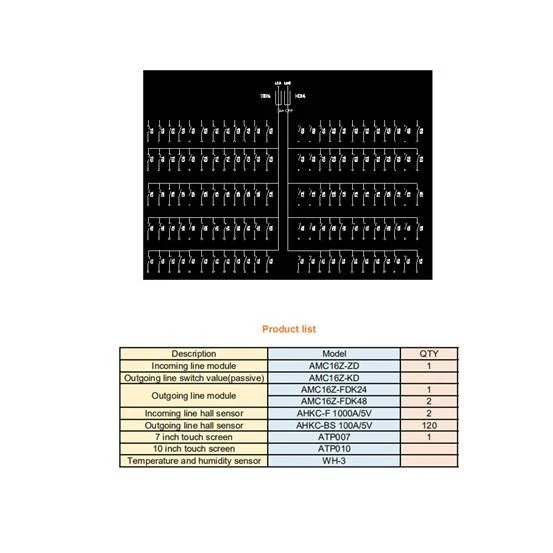

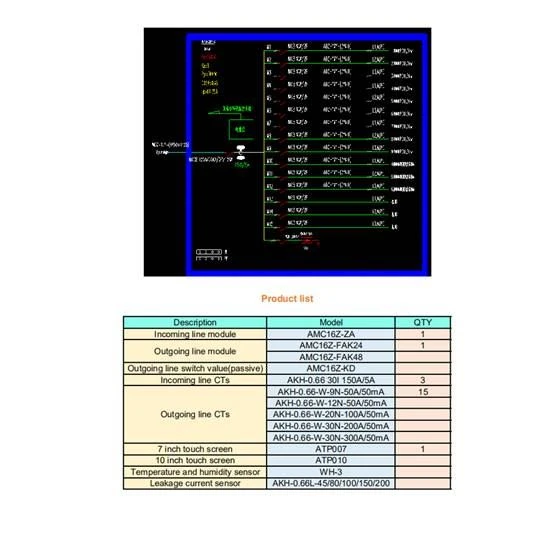

Selection de produit
Nom | Photo | Modèle | Fonction principale |
IHM |
| ATP007kt ATP010kt | Écran tactile de 1,7 ou 10 pouces 2. Surveillance et affichage en temps réel de la tension, du courant, de la puissance, de l'énergie, de la qualité de l'alimentation, de l'état du commutateur, de la courbe de forme d'onde, etc. l'alarme du dispositif 3.monitoring, la communication et d'autres paramètres peuvent être configurés sur l'écran. 4. 2 interfaces RS485 et 1 Ethernet, et les données peuvent être téléchargées par RS485 ou RJ45. |
Module de surveillance de ligne entrante AC |
| AMC16Z-ZA | 1. Installation : rail DIN 35 mm 2. Mesure :A+B circuits triphasés indépendants, 6DI2DO,2 courant de fuite,1 temp. et l'humidité. 3. Avec alimentation de sortie DC 24V pour module de ligne sortant et écran tactile. 4. Communication : RS485 Modbus RTU |
Module de surveillance de ligne sortante AC |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Installation : rail DIN 35 mm 2. Peut mesurer jusqu'à 16 circuits triphasés ou 48 circuits monophasés 3. Alimentation DC24V 4. Communication : RS485 modbus RTU |
Transformateur de courant de ligne sortant AC |
| AKH-0.66W | Rapport actuel：100A/50mA Spécification commune : 100 A/50 mA |
Module de surveillance de ligne entrante DC |
| AMC16Z-ZD | 1. Installation : Rail DIN 35 mm 2. Mesure : A+B circuits indépendants, 6DI2DO, 1 temp. Et l'humidité. 3. Avec alimentation de sortie DC 24V pour module de ligne sortant et écran tactile. 4. Communication : RS485 modbus RTU |
Module de surveillance de ligne sortante DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Installation : Rail DIN 35 mm 2. Peut mesurer jusqu'à 48 circuits DC ligne sortante 3. Alimentation DC24V 4. Communication : RS485 modbus RTU |
Module de surveillance d'isolement de ligne entrante CC |
| AMC16Z-ZJY | 1. Installation : Rail DIN 35 mm 2. Mesurez la résistance d'isolement à la terre du circuit CC indépendant A+B du bus principal 3. Alimentation DC24V 4. Communication : RS485 modbus RTU |
Module de surveillance d'isolement de ligne sortante CC |
| AMC16Z-FJY | 1. Installation : Rail DIN 35 mm 2. Mesurez la résistance d'isolement à la terre de 24 circuits de la ligne sortante CC |

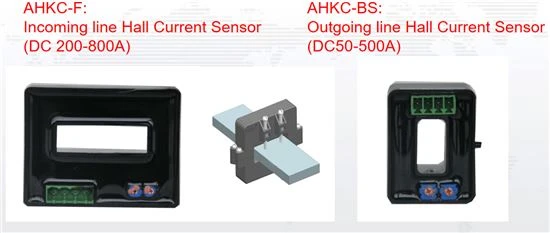

Capteur de courant à effet hall de ligne sortante CC |
| AHKC-BS | Rapport actuel：100A/5V Spécification commune : 100A/5V |

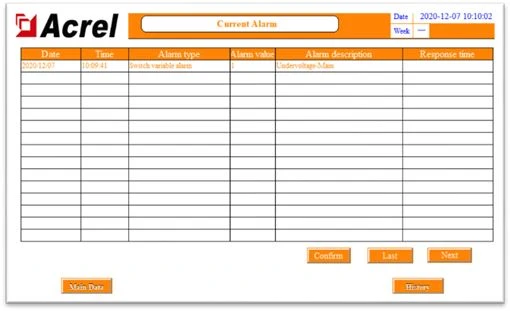

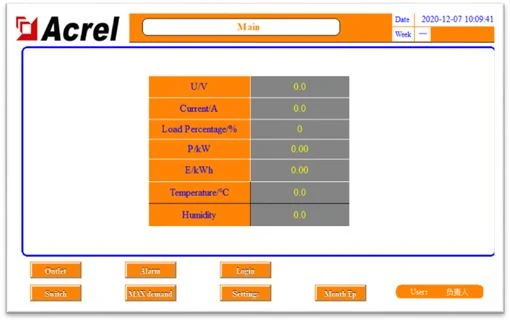

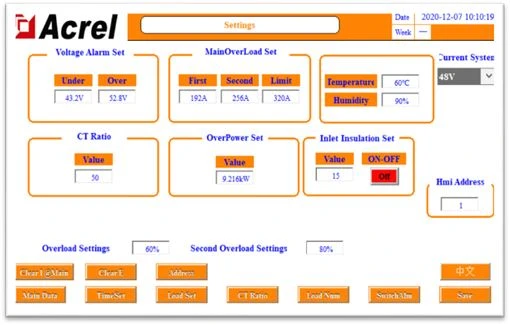

Interface Homme-machine

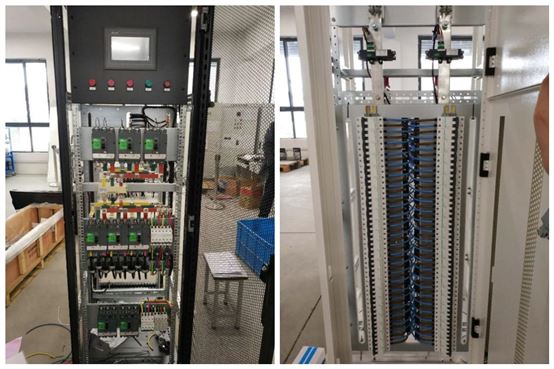

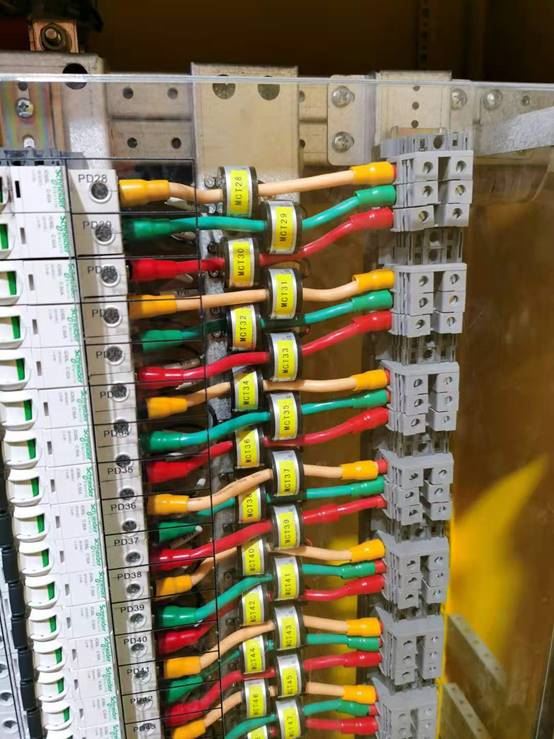

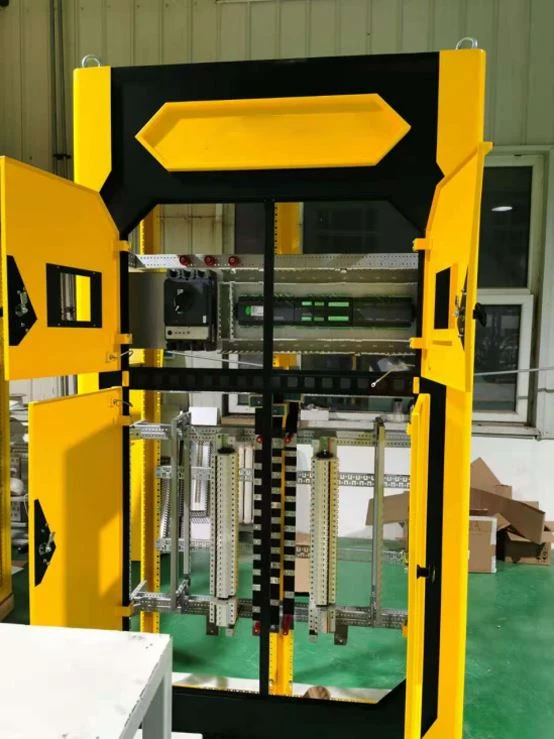

Photos sur place
