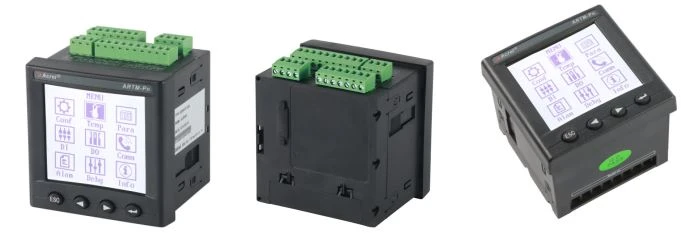

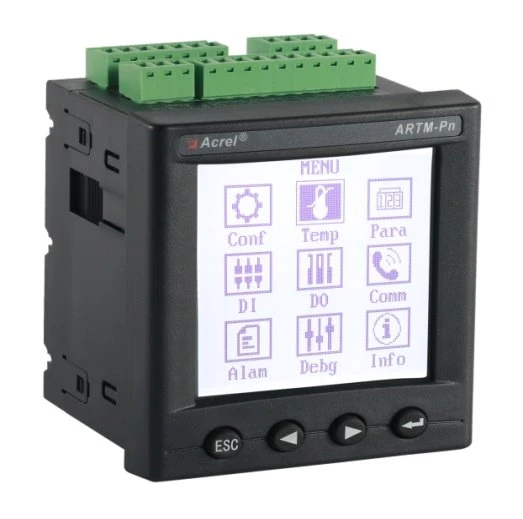

Moniteur de température multicanal

L’équipement de mesure de température sans fil ARTM-Pn a été développé conformément à la spécification pour l’équipement de mesure de température sans fil, NB / T 42086-2016. Il convient aux appareillages de commutation intérieurs de 3 à 35 kV, y compris les appareillages de commutation intégrés, les appareillages de commutation de charrettes à bras, les appareillages de commutation fixes et les appareillages de commutation à réseau de boucles.

Il convient également aux appareillages de commutation basse tension de 0,4 kV tels que les appareillages de commutation fixes et les appareillages de commutation à tiroirs. Les capteurs de température sans fil peuvent être installés à n’importe quel point de chauffage de l’appareillage de commutation, l’appareil utilise la technologie de transmission de données sans fil pour la transmission en temps réel des données de température surveillées et affiche ces données sur ARTM-Pn localement. En outre, il peut être mis en réseau via le port RS485 pour une surveillance intelligente à distance.

Articles		Fonctionnalités
Capteur		ATE100, ATE200, ATE300B, ATE300, ATE400
Entrée nominale	Mode de câblage	3P3L ou 3P4L
	Tension	100V
	Courant	5A
	Fréquence	50 Hz
Indice de précision	Courant、Tension	0,5 classe
	Puissance active	0,5 classe
	Puissance réactive	0,5 classe
	Énergie	0,5 classe
Source d’alimentation		AC85 ~ 265V, DC100 ~ 300V
Consommation d’énergie		8W
Communication	Protocole	Modbus-RTU
	Débit en bauds (bps)	2400、4800、9600、19200
Environnement	Température	-10°C ~55°C
	Humidité	≤95 %
	Pression atmosphérique	86kPa ~ 106kPa
MTBF		≥50000 h

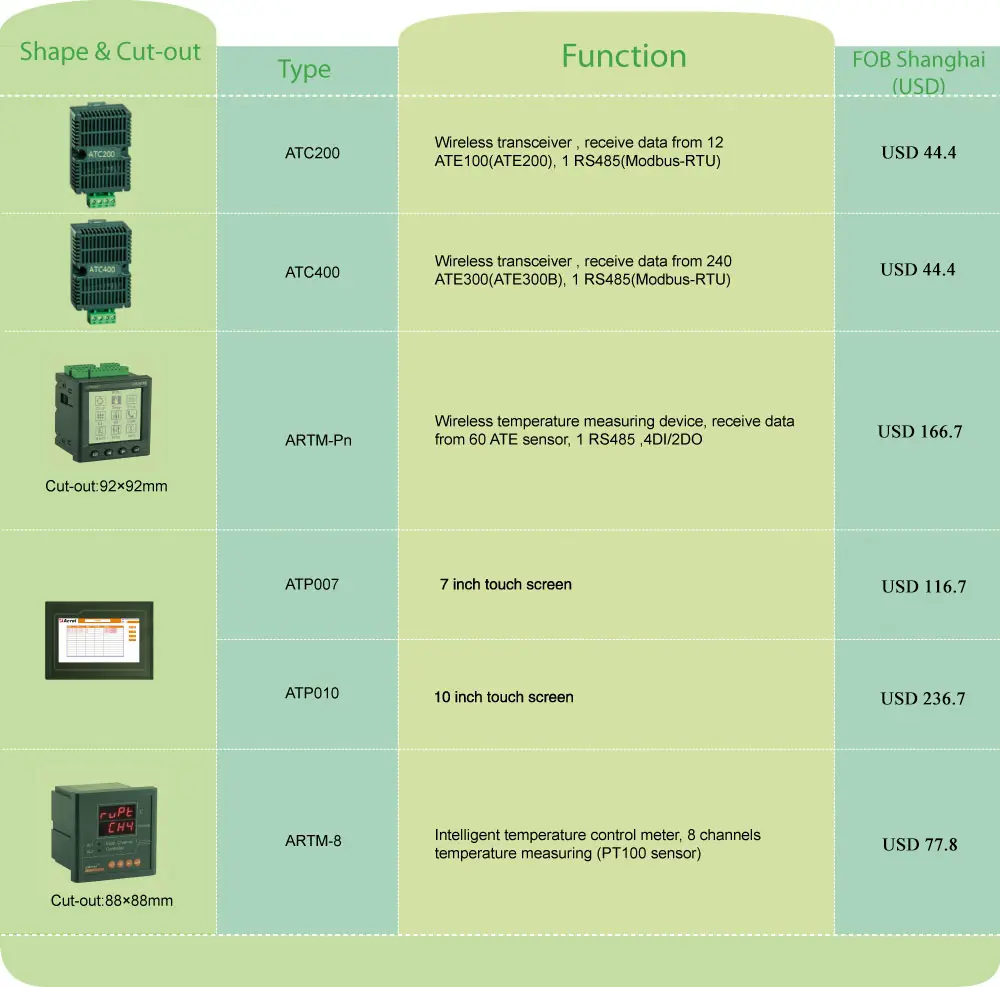

	Capteur de température sans fil ATE400 Mesure de température sans fil; Mesure de 240 points; 1 communication série RS485, Modbus-RTU; 2 relais d’alarme; L’alimentation s’adapte avec AC/DC 220V, AC/DC110V Installation de Din Rail
UnCapteur de température sans fil TE200 Mesure de température sans fil; Mesure de 60 points; 1 communication série RS485, Modbus-RTU; L’alimentation s’adapte avec DC24V.

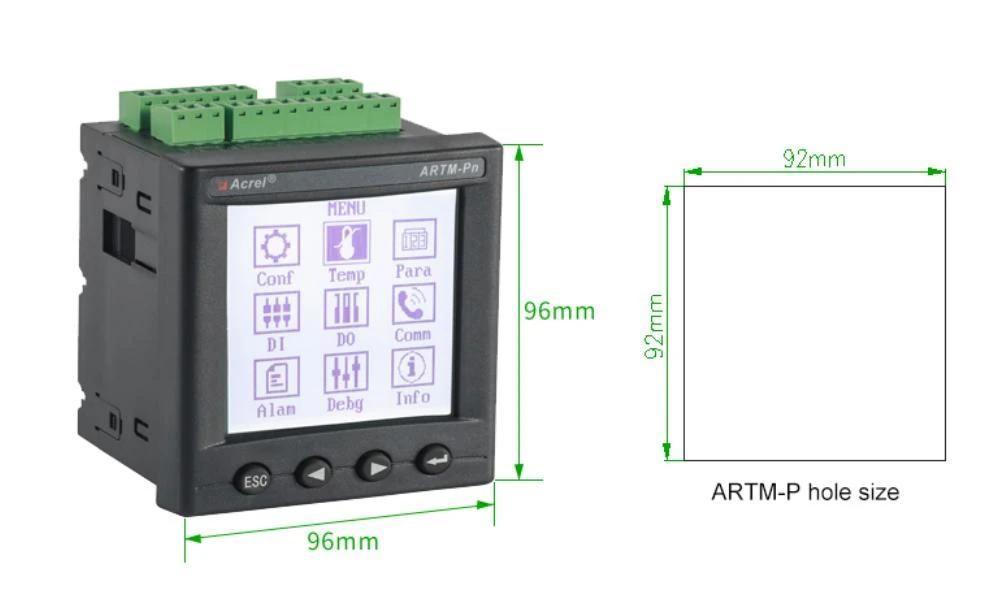

96 * 96 * 39mm (L * W * H)

Entrée numérique 4 voies Sortie relais 2 voies Alimentation de travail

Mesure de température sans fil RS485 Communication Solution typique

1)

2)

3)

Le dispositif de mesure de température en ligne à contact électrique de la série ARTM est composé d’un capteur de mesure de température sans fil et d’un terminal de réception/affichage. Toutes les données de température peuvent être téléchargées sur le système de mesure de température sans fil pour réaliser la surveillance complète des contacts électriques dans le processus de transformation et de distribution.

L’armoire principale entrante basse tension est équipée de 6 points; l’armoire à condensateurs est équipée de 3 points; l’armoire sortante est équipée de 3 points pour chaque circuit.
