Aperçu
BD-4E Câble 4- triphasé Les émetteurs numériques à paramètres multi-électriques transmettent la valeur kWh du système d'alimentation électrique en une impulsion linéaire élevée. Il dispose d'une interface de communication RS485, adopte le protocole Modbus et exporte le courant triphasé, la tension, la puissance active, la puissance réactive, la fréquence, le facteur de puissance, l'énergie réactive de l'énergie active, etc. 1 ~ 4 canaux analogiques en option, sortie d'impulsions d'énergie électrique à deux canaux.
Fonction
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Phase et câblage | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Saisir | Tension | LL directe | Jusqu'à 480 V CA | ||||
LN directe | Jusqu'à 276 V CA | ||||||
Avec PT externe | ○ | ○ | ○ | ○ | ○ | ||
Courant | Direct | Jusqu'à 5A CA | |||||
Avec CT externe | ○ | ○ | ○ | ○ | ○ | ||
Production | Valeur normale | CC :4-20mA,0-20mA, 0-5V, 0-10V, etc. | |||||
Résistance de charge | Sortie courant Inférieur ou égal à 600Ω Sortie tension Supérieure ou égale à 1000Ω | ||||||
Contenu d'ondulation | <0.5% peak=""> | ||||||
Mesure | Tension | □ | — | — | □ | ||
Courant |
| — | — | □ | □ | □ | |
Puissance active/réactive | — | — | — | — | □ | □ | |
Puissance apparente | — | — |
| — | □ | □ | |
Facteur de puissance | — | — | R | — | □ | ||
La fréquence |
| □ | □ | ||||
Comptage d'énergie | ±KWh | — | — | — | — | — | ○ |
Classe de précision | 00,5 % | ||||||
Communication | Interface : RS485 Protocole : Modbus-RTU |
|
| — |
|
|
|
Sortie analogique | CC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Sortie d'impulsion | |||||||
Dimension(mm) | Logement (LxHxP) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Pouvoir auxilliaire | 85-265 V CA/CC, 24 V CC, 48 V CC | ||||||
Température | Opération | -10 à 55 degrés | |||||
Stockage | -25 à 70 degrés | ||||||
Humidité | Jusqu'à 95 %, pas de condensation | ||||||
Installation | (Rail) DIN35 fixé sur l'armoire avec des vis | ||||||
Normes | GB/T 13850 | ||||||
'○' : Oui '—' Non '
' Optionnel
 | Transducteur de courant triphasé série BD-3I3 ● Application : automatisation industrielle ● Entrée : mesure de courant alternatif jusqu'à 200 A ● Surcharge : 1,2 fois la valeur nominale ● Sortie analogique CC 0-5V/0-10V/0-20mA/4-20mA |
Transducteur de courant monophasé série BD-AI ● Application : automatisation industrielle ● Entrée : courant alternatif ● Surcharge : 1,2 fois la valeur nominale ● Sortie analogique CC 0-5V/0-10V/0-20mA/4-20mA |  |

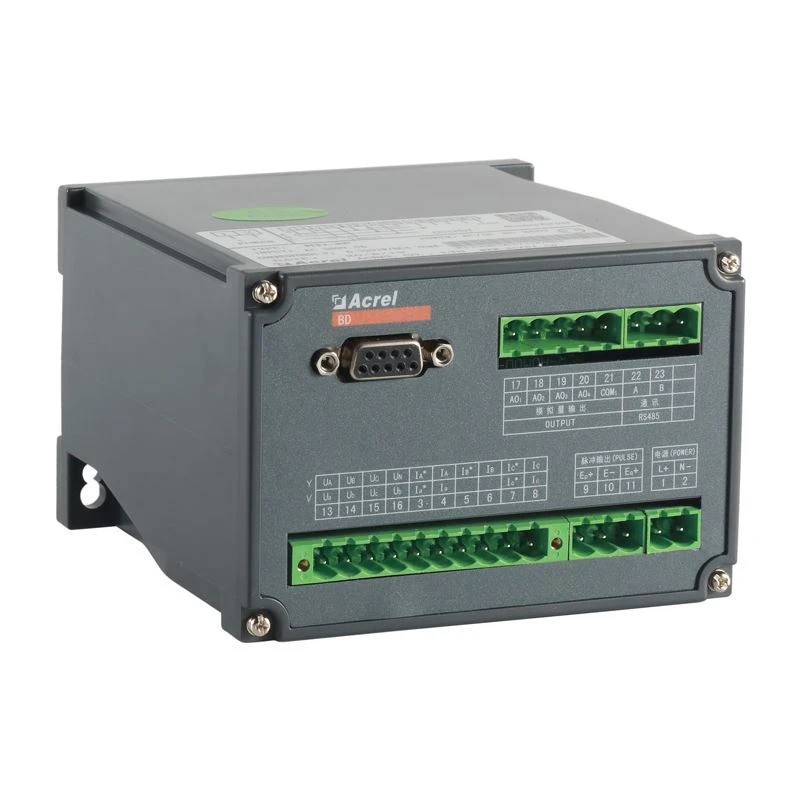

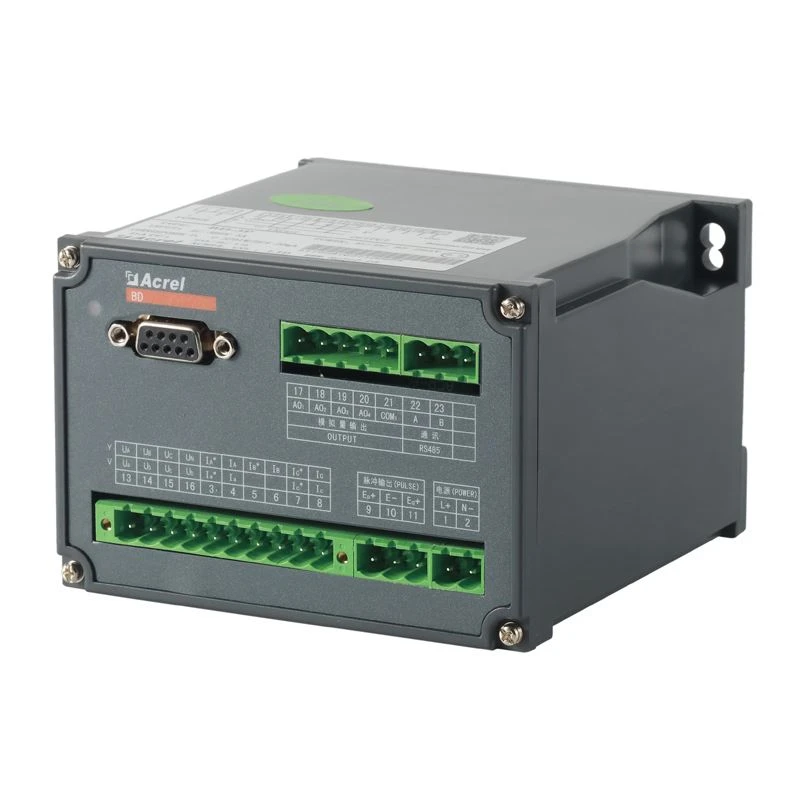

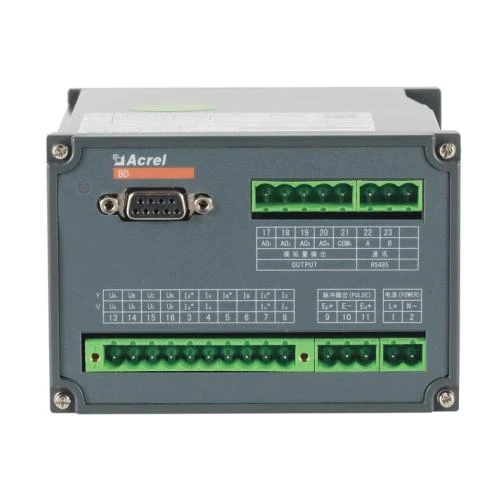

Apparence
Dimension
(L*W*H: 128*110*75.4)
Installation
Par exemple. Le signal d'entrée est AC 100V 5A, 4- canal transmettant la relation correspondante de sortie
| Sortie de transmission | Objet de mesure | Relation correspondante |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | FP | 4-20mA 对应 0-1 |
