Aperçu

Le capteur de courant intelligent de la série BA utilise le principe de l'induction électromagnétique pour mesurer le courant alternatif dans le réseau électrique en temps réel et utilise la technologie de courant constant et de compensation linéaire pour l'isoler et le transformer en une sortie de signal CC standard, ou via l'interface RS485 (protocole Modbus-RTU) pour transmettre les données de mesure. L'alimentation en tension de sécurité DC24V ou 12V peut être largement utilisée dans le domaine de l'automatisation industrielle. BA50L(Ⅱ)-AI est un transformateur de courant résiduel AC, qui détecte principalement le courant de fuite du système électrique, peut saisir l'état des circuits et équipements électriques à tout moment et prévenir les incendies et autres accidents causés par les fuites.

Paramètre

Paramètre technique			Indice
Classe de précision			Classe 0.5
Saisir	Valeur nominale	BA20(Ⅱ)-AI	Courant CA {{0}}.5A, 50A, 200A, etc. CA 0-(0.5-200)A
		BA50(Ⅱ)-AI	Courant CA 60A, 300A, 600A, etc. CA 0-(60-600)A
		BA50L(Ⅱ)-AI	Courant CA {{0}}.1A, 1A, etc. CA 0-(0.1-1)A
	Surcharge	Continu 1,2 fois, courant instantané 10 fois/1S
	Pouvoir absorbé	Inférieur ou égal à 1VA
	Fréquence de réponse	25Hz-800Hz, particulièrement adapté aux fréquences industrielles
Production	Valeur nominale	DC4-20mA, ou 0-20mA, 0-5V, 0-10V① etc.
	Résistance de charge	Lorsque l'alimentation DC12V, la classe de sortie de courant 0.5 est inférieure ou égale à 250Ω Lorsque l'alimentation DC24V, la sortie de courant est inférieure ou égale à 500Ω, lorsque la sortie de tension est supérieure ou égale à 1KΩ
	Communication	Interface RS485/Modbus-RTU②
Temps de réponse		Inférieur ou égal à 400 ms
Source de courant	Tension	12V ou 24V
	Consommation d'énergie	Inférieur ou égal à 1W
La resistance d'isolement		＞100MΩ
Résistance à la compression		Entre entrée/sortie et alimentation 2.0KV/1min, 50Hz
Coéfficent de température		-10 degré - plus 55 degrés, inférieur ou égal à 400 ppm/degré
Environnement	Température	Travail : -10 degré - plus 55 degrés Stockage : -25 degré - plus 70 degrés
	Humidité	Inférieur ou égal à 93 % d'humidité relative, pas de condensation, pas de gaz corrosif
	Altitude	Inférieur ou égal à 2000m
Méthode d'installation		Rail TS35, ou utilisez des vis pour fixer l'armoire

Remarque : ①0-10 la sortie V convient uniquement à l'alimentation DC24 V ;

②La fonction de communication est facultative.

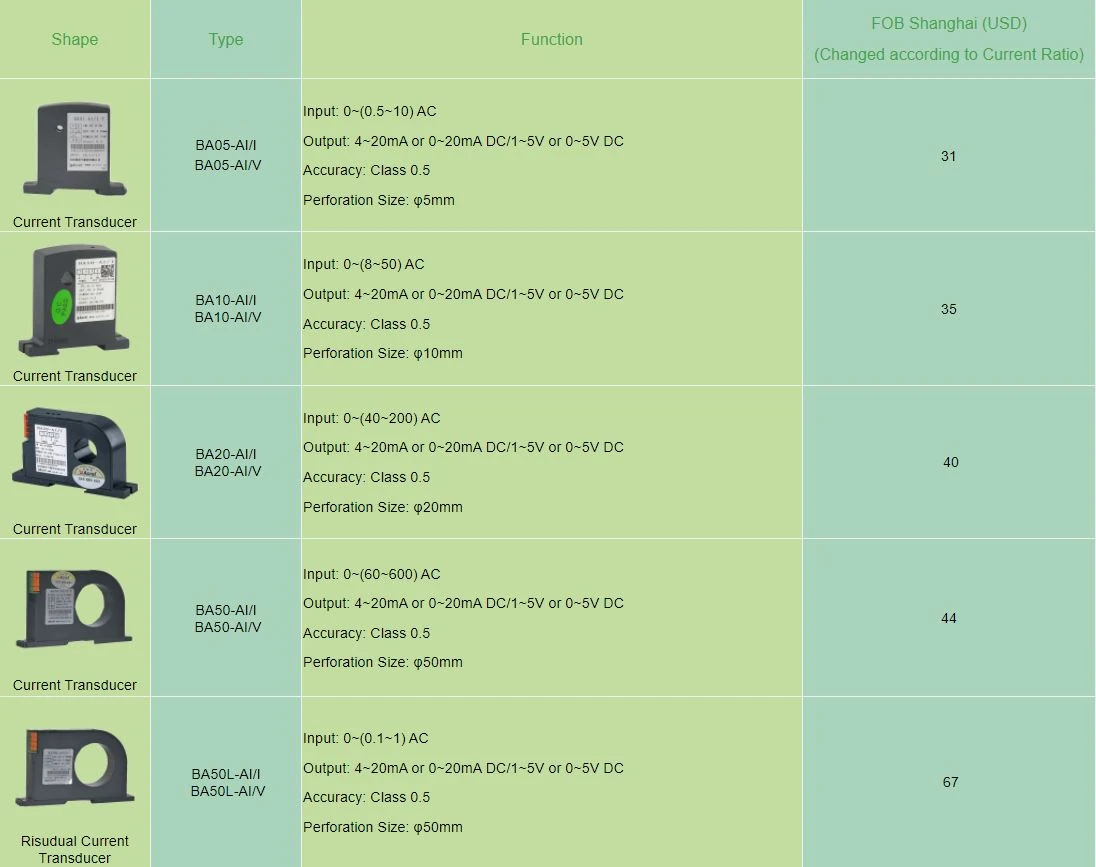

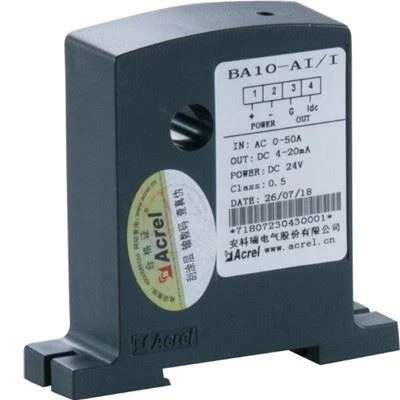

BA10-IA/I

●Application : Automatisation industrielle

●Entrée : mesure de courant alternatif jusqu'à 50 A

● Surcharge : 1,2 fois la valeur nominale

●Sortie : CC 4-20 mA

BA20-IA/V

●Application : Automatisation industrielle

●Entrée : mesure de courant alternatif jusqu'à 200 A

● Surcharge : 1,2 fois la valeur nominale

●Sortie : CC 0-5 V

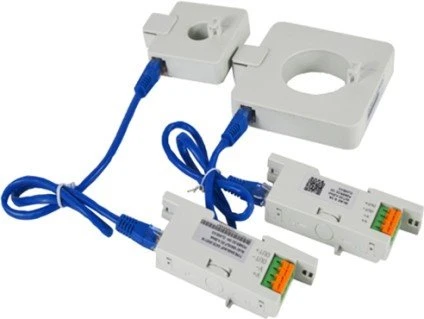

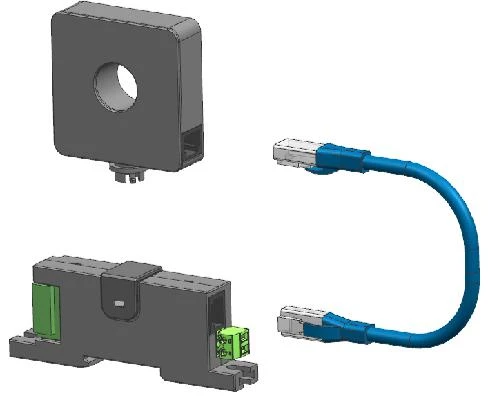

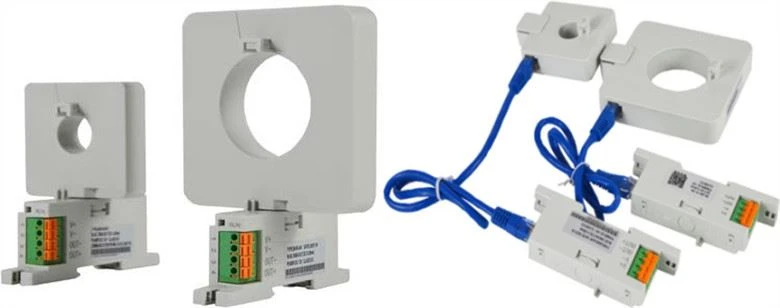

Apparence

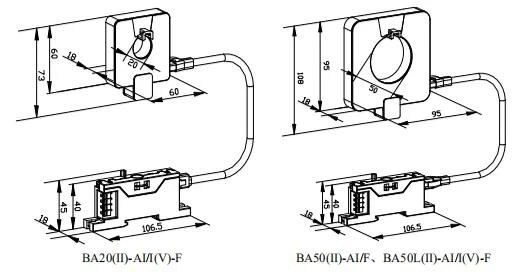

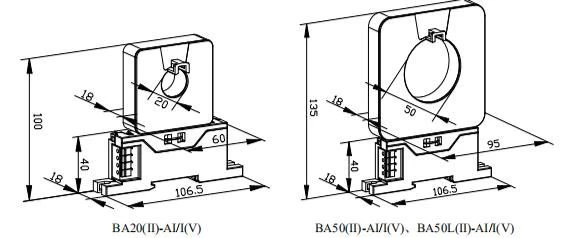

Dimension

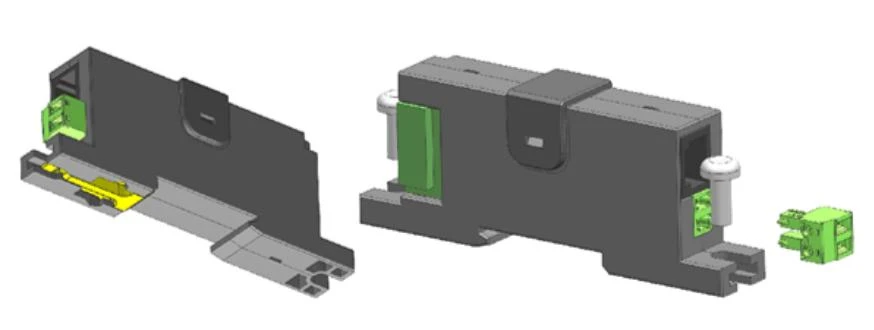

Installation intégrée

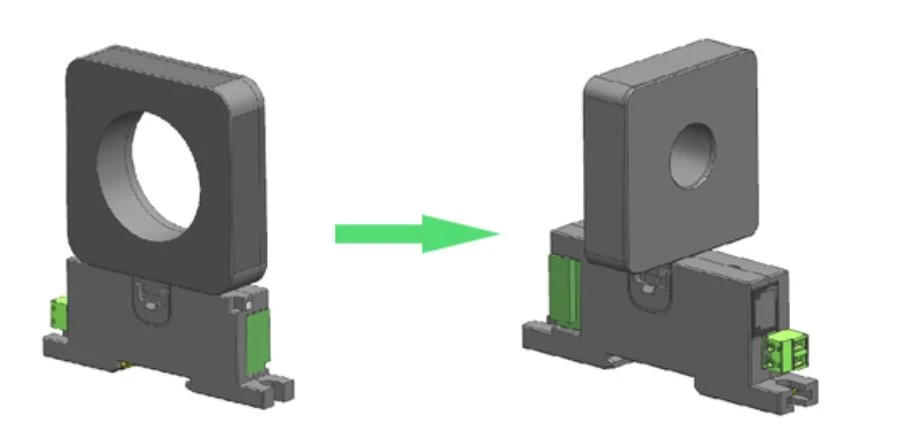

Installation intégrée, une structure tournante peut être utilisée dans la partie perforée.

Il y a Φ20, Φ50 de tailles de trous pour votre sélection.

Le corps principal peut être connecté à l'écran d'affichage afin d'afficher les paramètres actuels et définis lors de l'installation intégrée (utiliser l'écran d'affichage existant dans la mesure du possible)
