Description du produit
 Le transformateur de courant de mesure Acrel a une plage de mesure de courant primaire de {{0}}A, le niveau de précision de 0.2 classe ou 0,5 classe, transforme la valeur de courant élevée en 5A ou 1 A, dédiée à mesure industrielle, et peut être utilisé en conjonction avec un compteur d'énergie électrique de facturation, et la mesure est précise et fiable. |
Notre transformateur de mesure de courant utilise une conception à bascule, une belle apparence et un câblage pratique. Le matériau de couverture rabattable en polycarbonate transparent sélectionné permet de voir clairement le câblage du fil secondaire. Le type à trou combiné circulaire peut être utilisé comme signal de courant alternatif pour passer à travers les composants de réglage du câble et de la barre omnibus et est généralement utilisé en combinaison avec des instruments de mesure électriques.

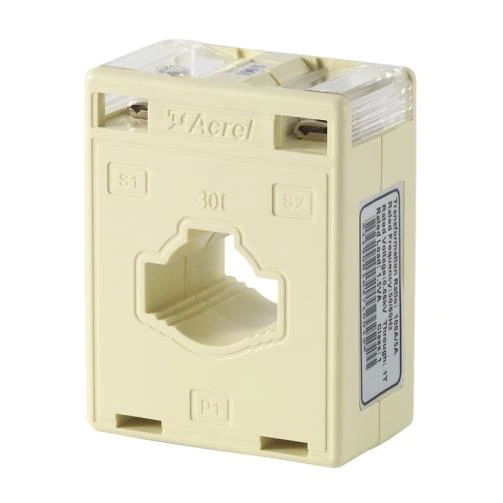

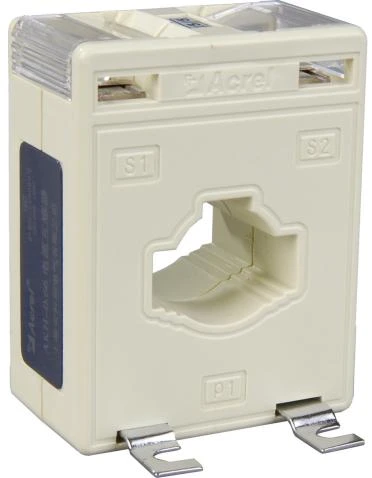

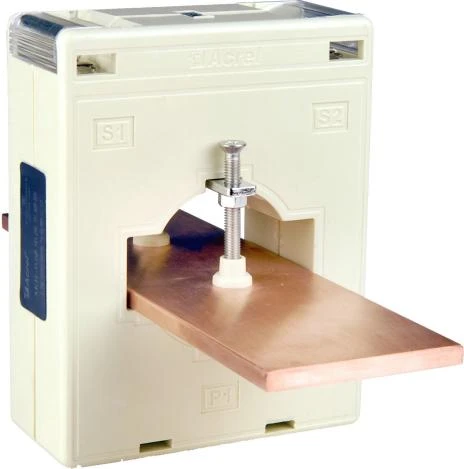

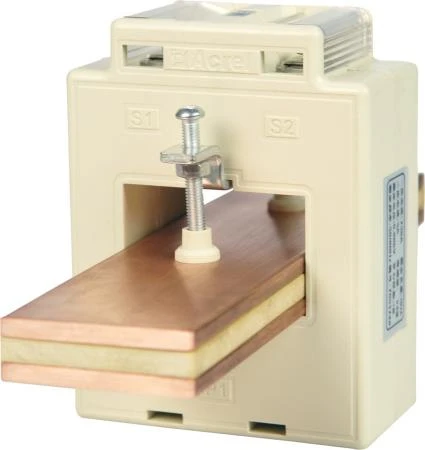

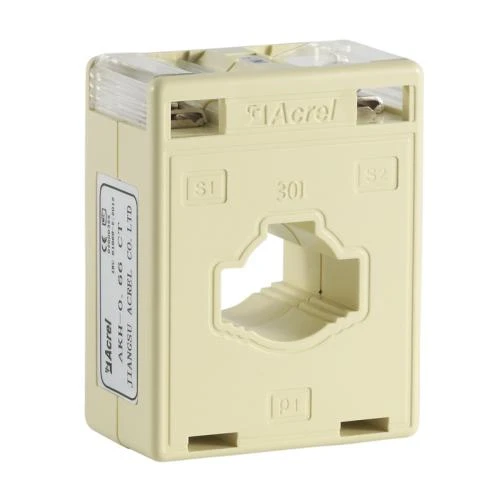

Apparence
 |  |
Paramètres
Rapport | Classe et charge (VA/Ω) | Se tourne | Type de jeu de barres(mm)/QTÉ | Diamètre (mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimensions
Taille(mm) Mode | Dimensions | Taille du trou | Taille d'installation | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
Ces transformateurs de courant certifiés CE permettent le passage d'un seul câble, de plusieurs câbles ou d'un seul jeu de barres à travers l'ouverture du TC.
Utiliser l'environnement
● Tension de fonctionnement nominale AC {{0}}.66kV (équivalent à AC0.69kV, GB156-2003)
● Fréquence nominale 50-60 Hz
● Température ambiante -30 degrés ~70 degrés
● Altitude inférieure ou égale à 3 000 m
● Tension de tenue à fréquence industrielle 3000V/1min 50Hz
● Utilisé dans des endroits où il n'y a pas de pluie ou de neige directe, pas de pollution grave et de fortes vibrations
 |  |  |

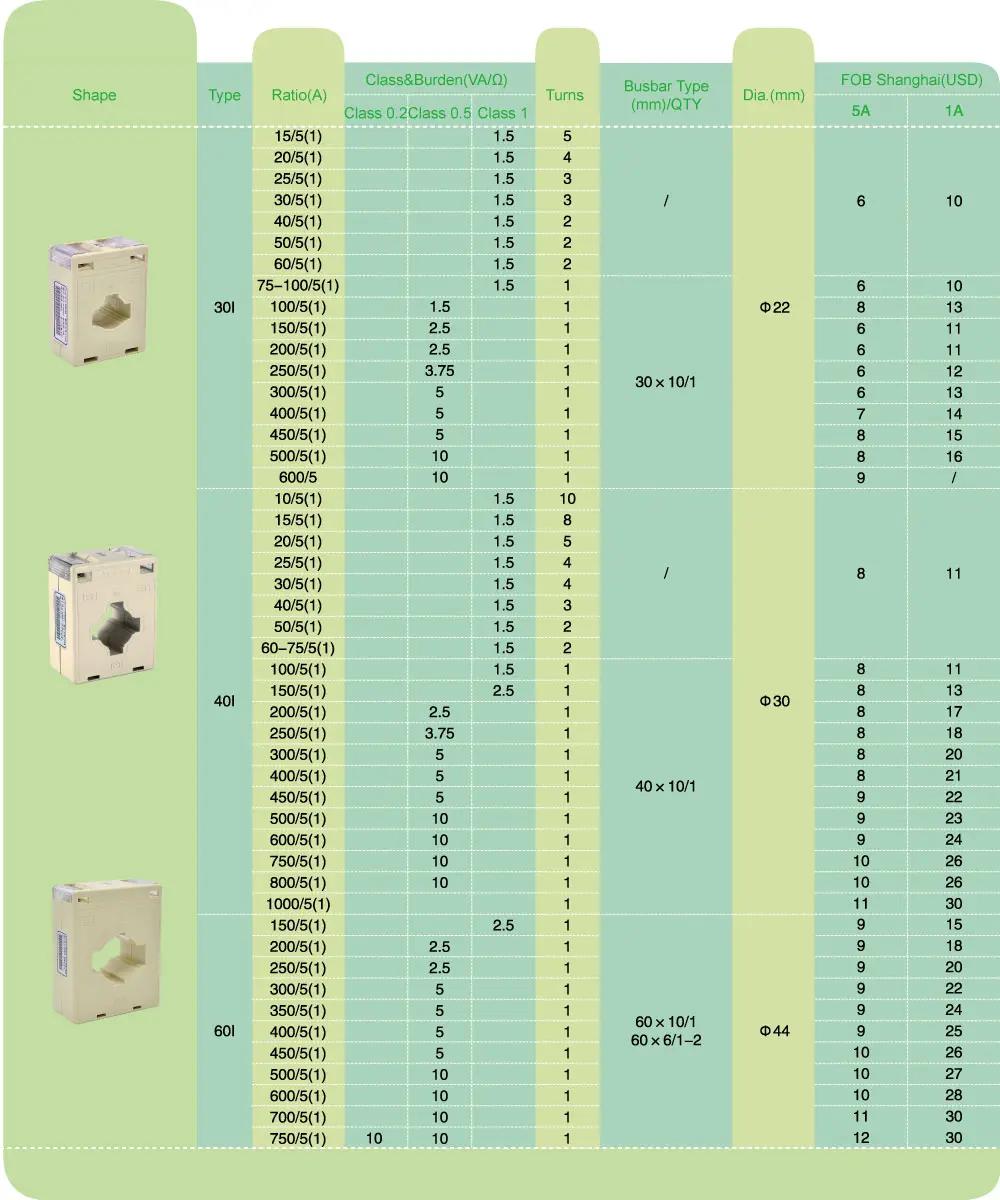

Devis
