Description du produit

Tension de fonctionnement nominale CA 0,66 kV

Fréquence nominale 50-60 Hz

Température de l'air ambiant -30 degré -70 degré

Altitude au dessus du niveau de la mer Inférieure ou égale à 3000m

Tension de tenue à la fréquence industrielle 3000 V/1 min 50 Hz

Utilisé sur place sans pluie ni neige directes, sans pollution grave ni choc aigu

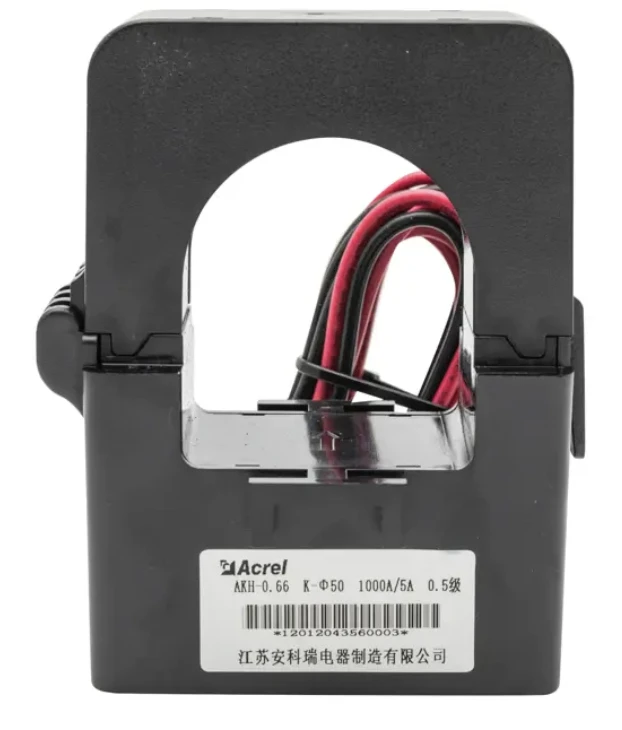

Les transformateurs de courant de type à noyau divisé peuvent être facilement installés sur un système électrique existant sans déconnecter le conducteur primaire mesuré. Les clients bénéficieront d'une intensité de travail réduite, de coûts d'exploitation réduits et d'une efficacité de travail améliorée grâce à l'utilisation de systèmes électriques à haute mobilité ou dans un espace restreint ou ininterrompu.

Paramètre

Modèle	ration actuelle(A)	Précision	Charge nominale (VA)	Diamètre maximum du câble (mm)
AKH-0,66/K-φ10	5 A/1,25 mA	0.5	10	φ10
	(10-20) A/5 mA
	(40-60) A/20 mA
AKH-0,66/K-φ16	(20-50) A/10 mA	0.5	10	φ16
	(40-100) A/20 mA
	100 A/40 mA
AKH-0,66/K-φ24	(60-200) A/20 mA	0.5	10	φ24
	(100-250) A/40 mA
	400 A-100mA
AKH-0,66/K-φ36	(100-200) A/10 mA	0.5	10	φ36
	(200-400) A/20 mA
	(300-600) A/100 mA
	400 A/40 mA
	600 A/75 mA
AKH-0,66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH-0,66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5
AKH-0,66/K-φ50	(500-700)A/5(1)A	0.5	2.5	φ50
	（800-1000)A/5(1)A	0.5	5

Diamètre

Current transformer dimension

Application

Le transformateur de courant (CT) est utilisé pour transformer le courant alternatif élevé en petites valeurs de courant facilement gérables. En se connectant au panneau d'affichage ou au relais, ces transformateurs de courant peuvent aider à mesurer les paramètres de courant et à protéger l'équipement.
