Description
Le localisateur de défauts d'isolation est un produit avancé développé par notre société pour les systèmes de distribution d'énergie informatique dans des occasions industrielles telles que les mines, les usines de verre, les fours électriques, les équipements de test, les navires, les usines métallurgiques, les usines chimiques, les lieux à risque d'explosion, les centres informatiques et les urgences. alimentations. Le système est riche en fonctions, y compris la surveillance de la résistance d'isolement, l'avertissement de défaut d'isolement, l'alarme de défaut d'isolement, l'enregistrement d'événements, le réglage des paramètres, la mise en réseau de communication, etc. Lorsqu'un défaut à la terre se produit dans le système, il peut également alerter à temps et localiser avec précision le circuit spécifique où le défaut s'est produit, afin de rappeler au personnel concerné de dépanner le défaut à temps.
LeAIL150Le localisateur de défaut d'isolement en série est utilisé avec leAIM-M200Contrôleur d'isolement et leASG150Générateur de signaux de test. Utilisé pour détecter le signal injecté dans le système par le générateur de signal de test ASG150 et localiser avec précision le circuit où se trouve le défaut d'isolement.
1
Haute précision
Incertitude relative=30 %
2
Multi-Circuit
Localisation de défaut pour4, 6 et 8 Circuits
3
Temps de réponse rapide
Temps de réponse inférieur ou égal à 5S
4
Communication
Utiliser la communication CAN
Paramètre
Tension nominale | ALI150-4/8 | |
Pouvoir auxilliaire | Tension | DC24V(±25 pour cent) |
Consommation d'énergie | Inférieur ou égal à 2VA | |
Système surveillé | Tension nominale | 0~242 V CA |
Fréquence | 45~60Hz | |
Signaux de localisation | Emplacement Tension | DC24V(±25 pour cent) |
Emplacement actuel | Inférieur ou égal à 2VA | |
Emplacement du défaut | Canaux maximum | 4/8 |
Temps de réponse | <5s | |
Communication | Bus | PEUT |
Protocole | Protocole personnalisé |

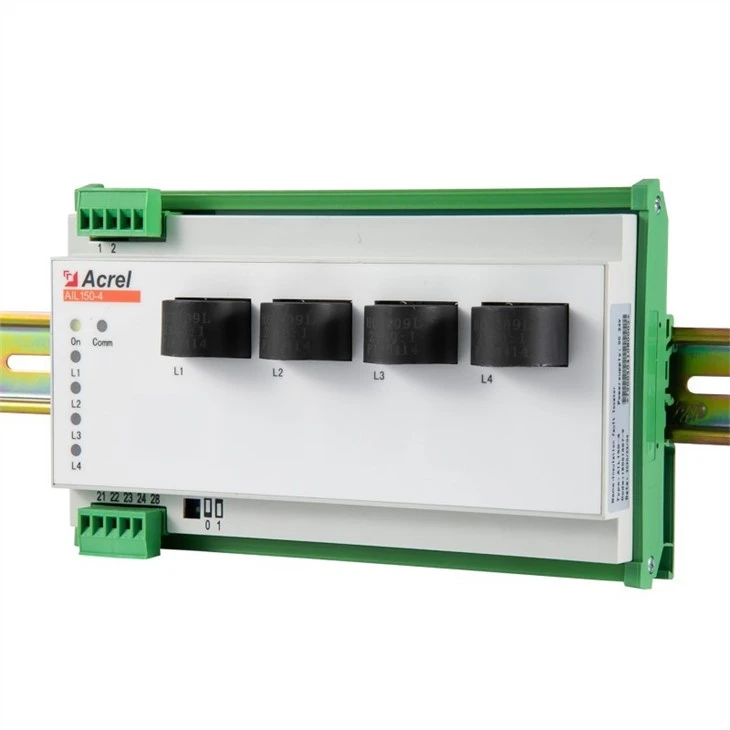

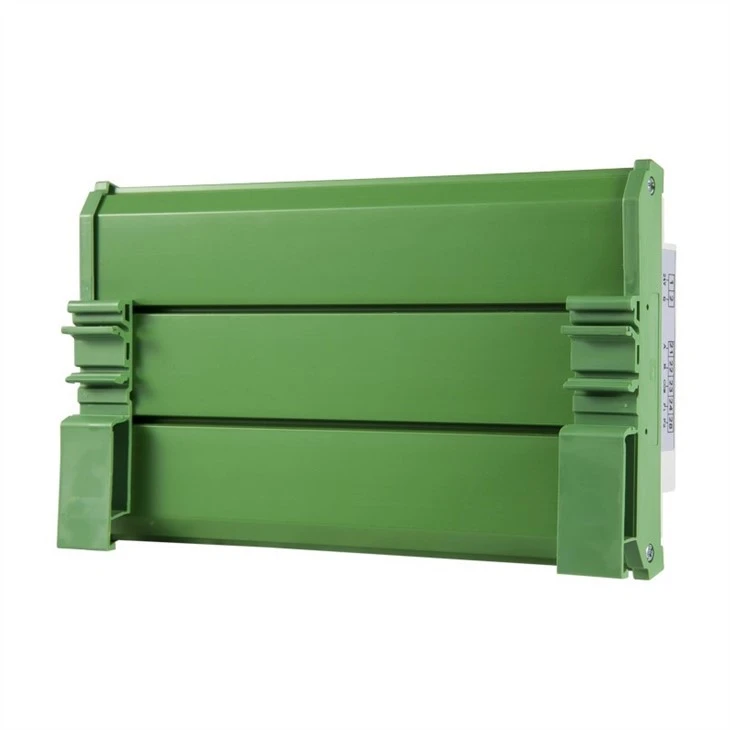

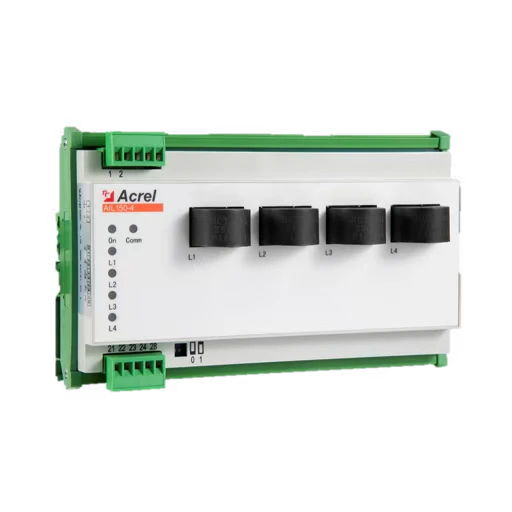

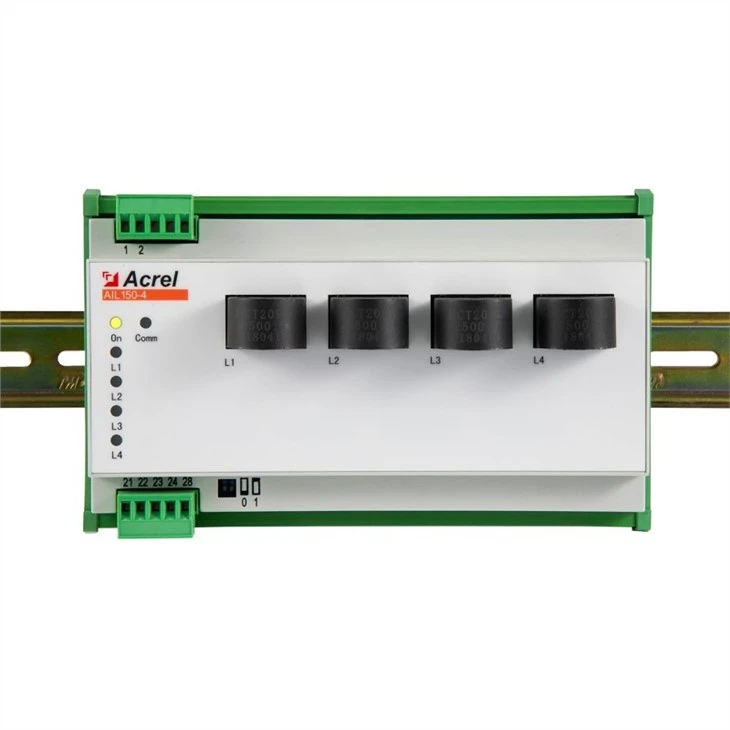

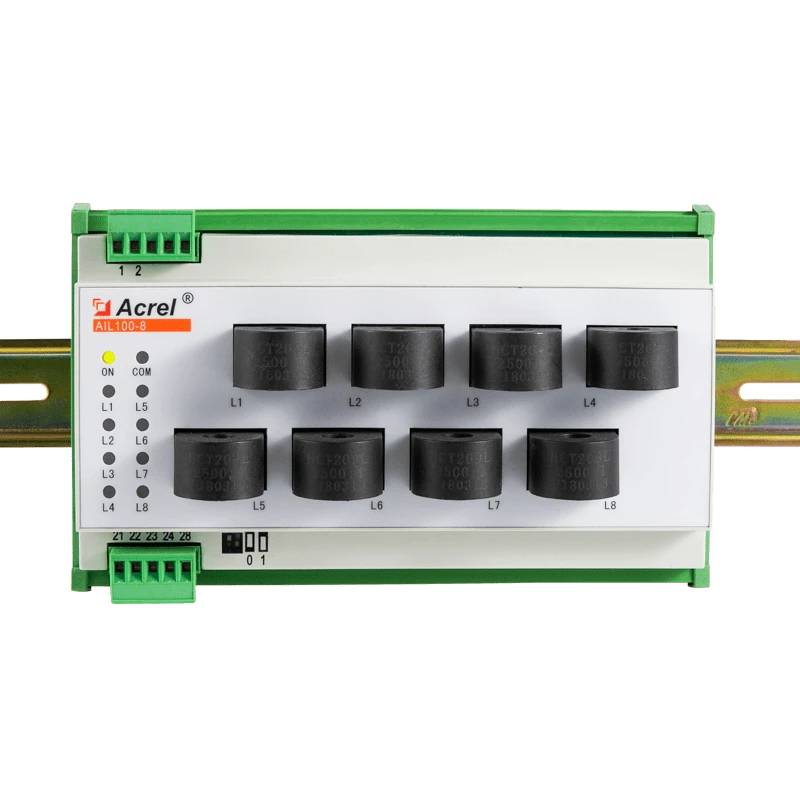

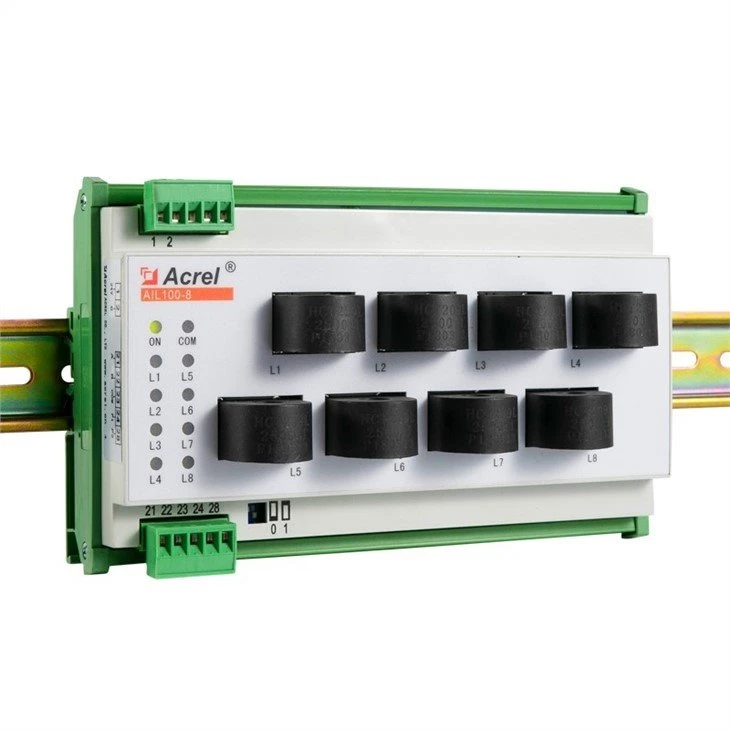

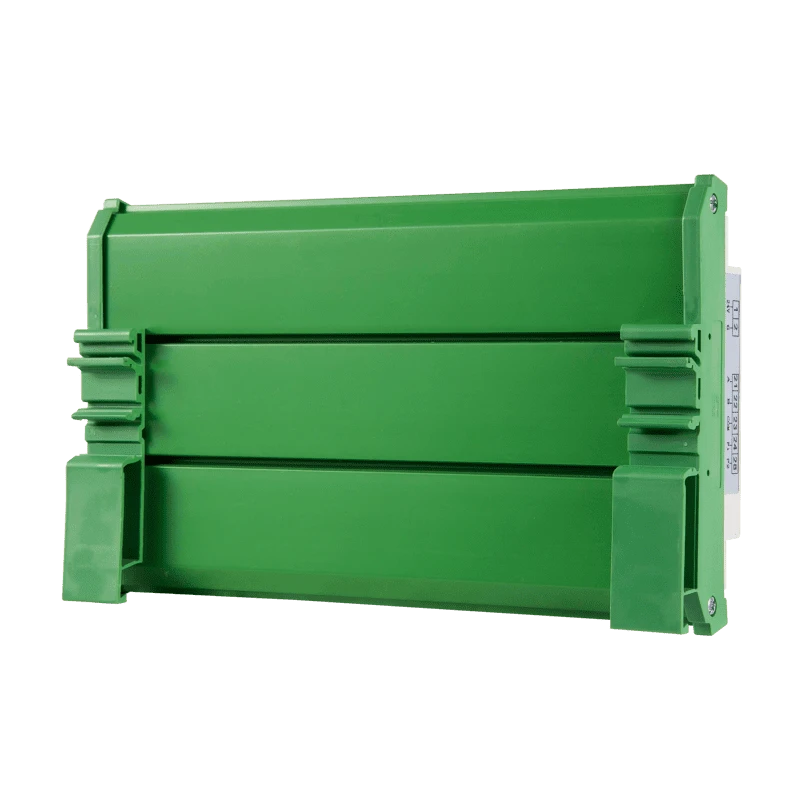

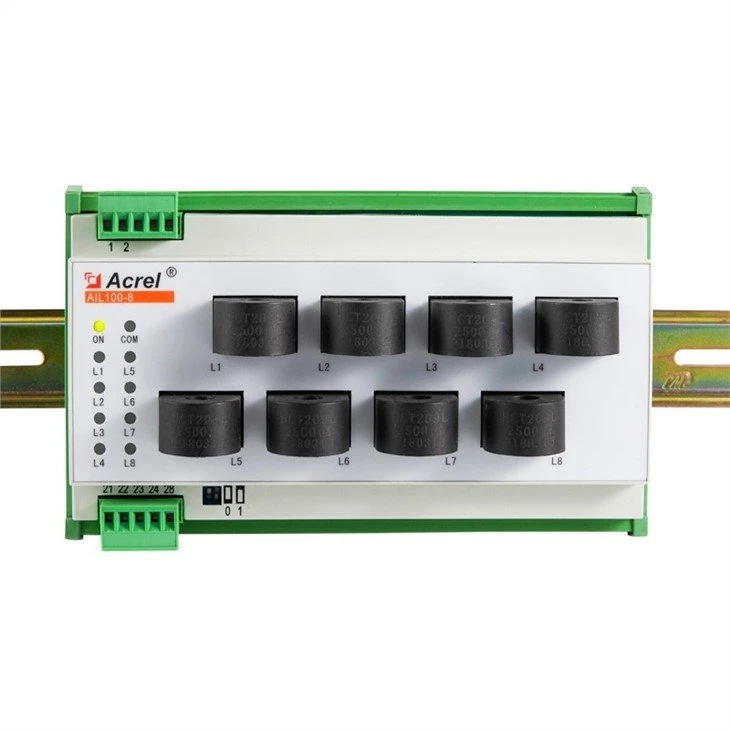

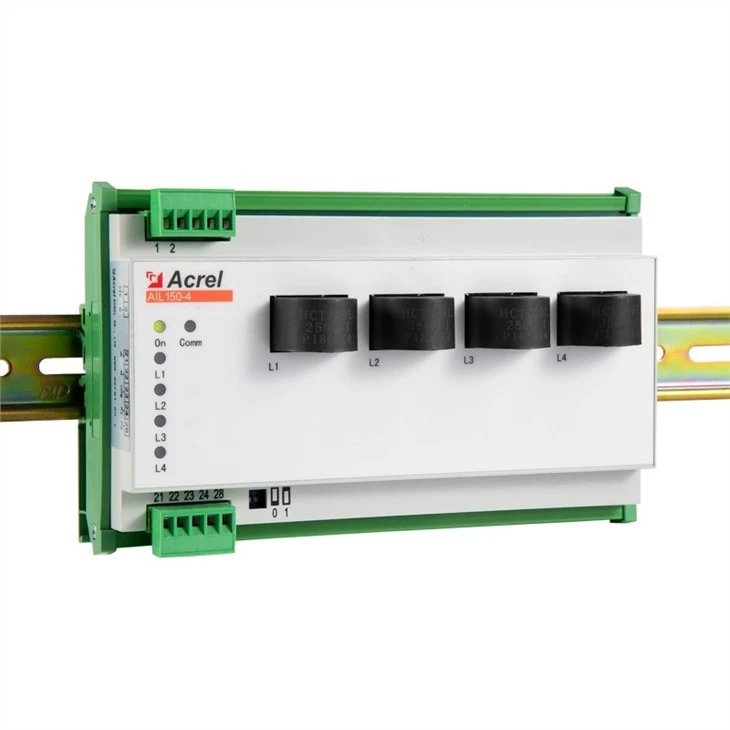

Apparence

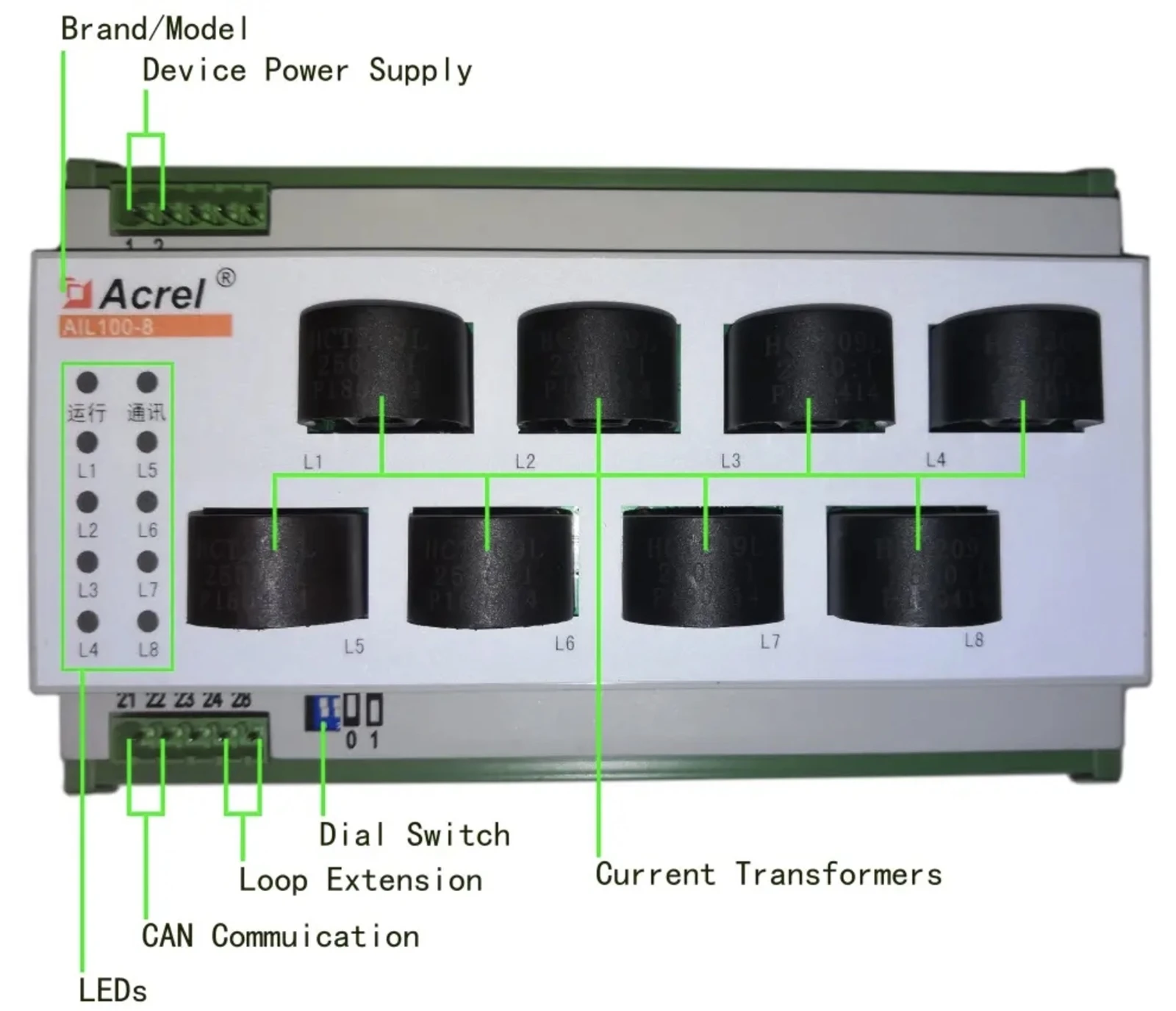

Caractéristiques
1. Le localisateur de défaut d'isolation utilise un circuit de détection de signal de haute précision, de sorte que la détection est plus précise.
2. Plusieurs voyants lumineux peuvent fournir des invites précises.

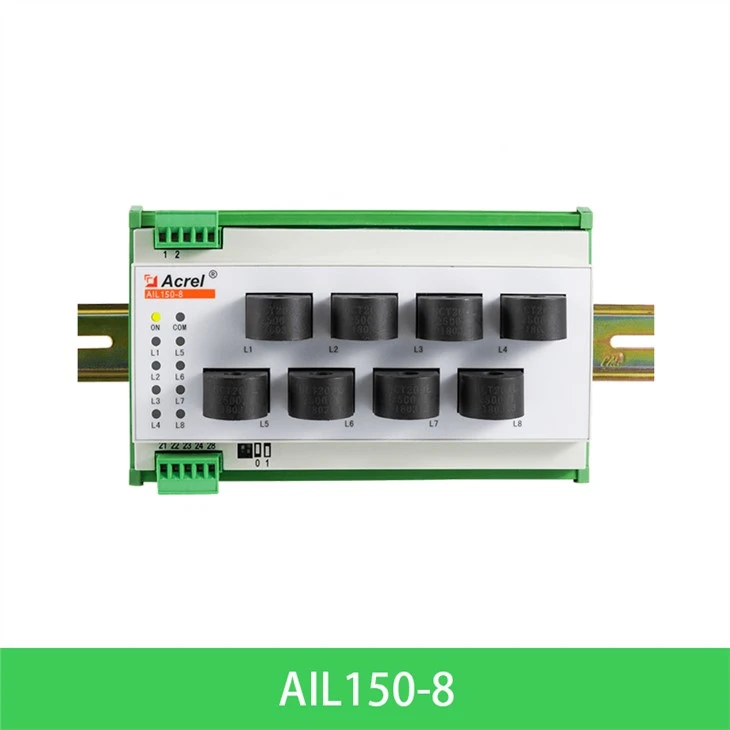

3. Il peut être utilisé pour localiser 4/8 branches.
4. Équipé de la technologie de bus, il peut échanger des données avec d'autres appareils.

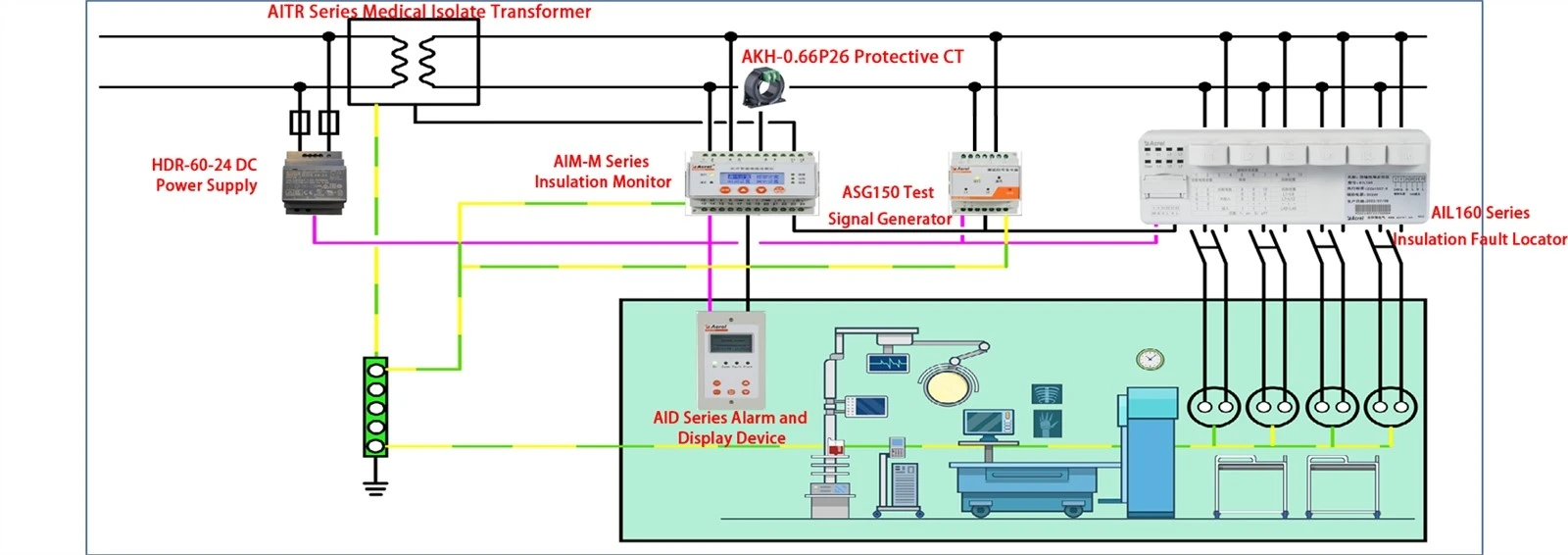

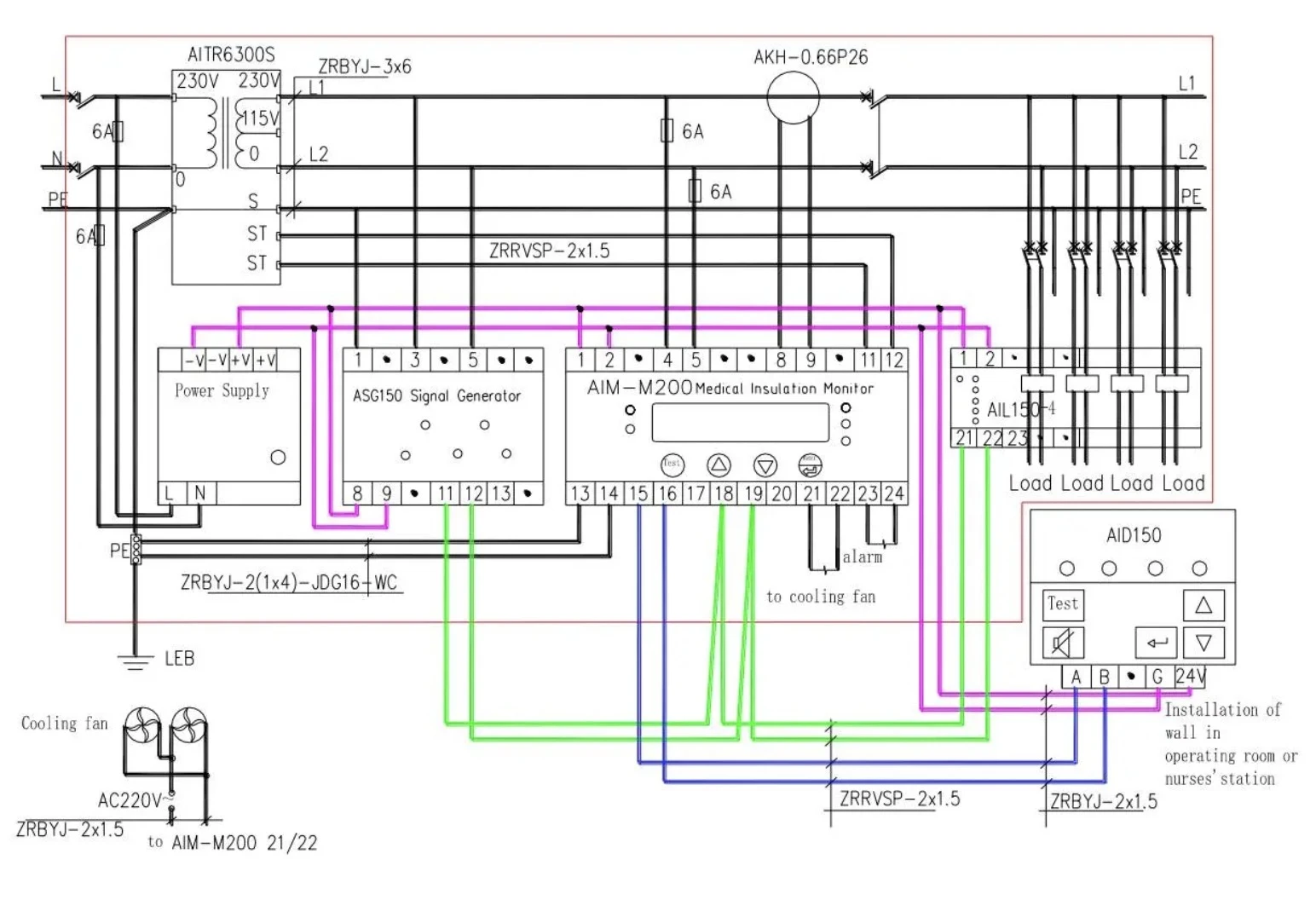

Acrel IT System Solution 7 pièces pour soins intensifs et salle d'opération
En utilisant:
La technologie du bus CAN est utilisée pour échanger des données avec d'autres équipements.

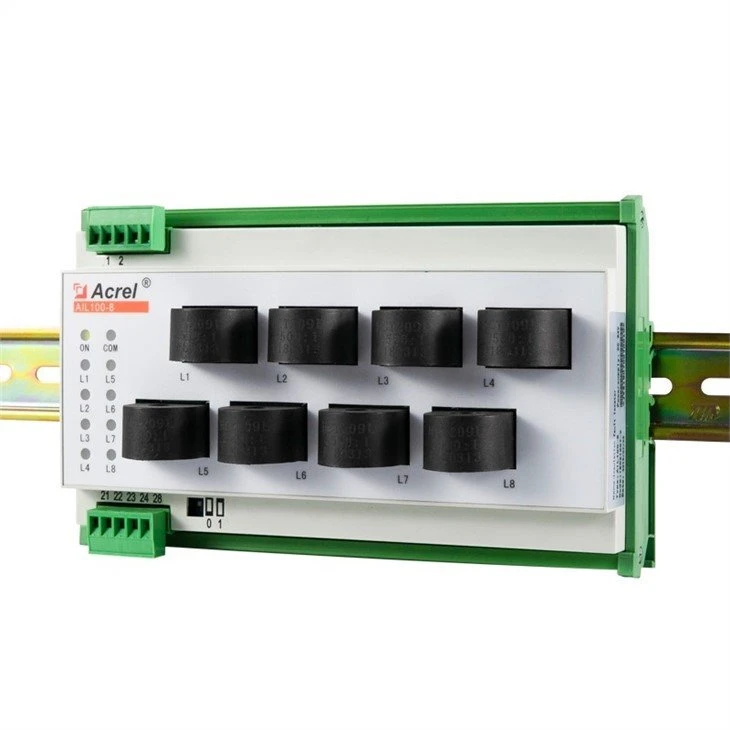

Coopérez avec le générateur de signal de test ASG100 pour réaliser la fonction de localisation des défauts, dans laquelle l'AIL 100-4 peut localiser
les défauts d'isolement de 4 circuits et AIL100-8 permet de localiser les défauts d'isolement de 8 circuits. Le circuit positionné
est indiqué par l'indicateur LED.
