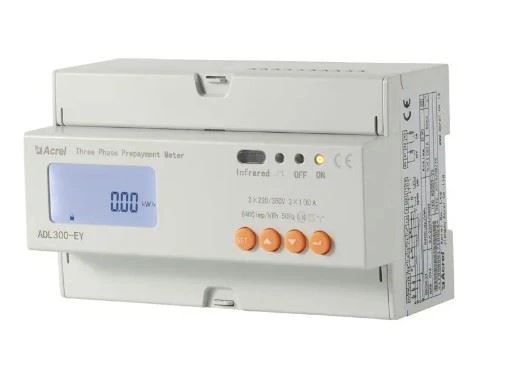

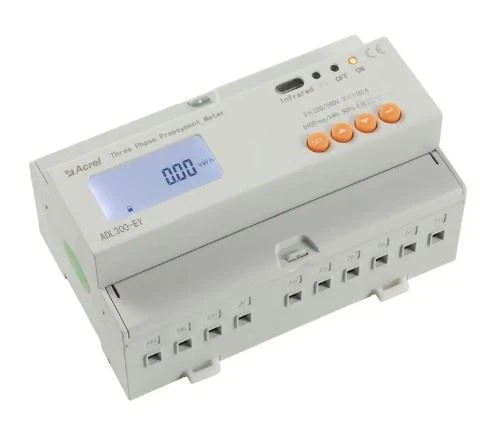

Compteur d'énergie prépayé triphasé

● Mesure : {{0}}phase kWh (classe 0,5 s), kVarh, puissance active, puissance réactive, courant, tension, etc.
● Tension nominale : 3 x 380 ~ 456 V CA et 45 ~ 65 Hz (l'entrée de signal de tension sert également d'alimentation du compteur)
● Courant nominal : 3x10(80)A AC (connexion directe) ; 3x1(6)A AC (connecté via des TC)
● Communication : RS485 (MODBUS-RTU) ; Infrarouge
● Contrôle automatique : relais de maintien intégré pour le contrôle marche-arrêt
● Multi-taux et multi-tarifs : 4 taux tarifaires (pointe, pointe, vallée et prix unitaire forfaitaire du kWh)

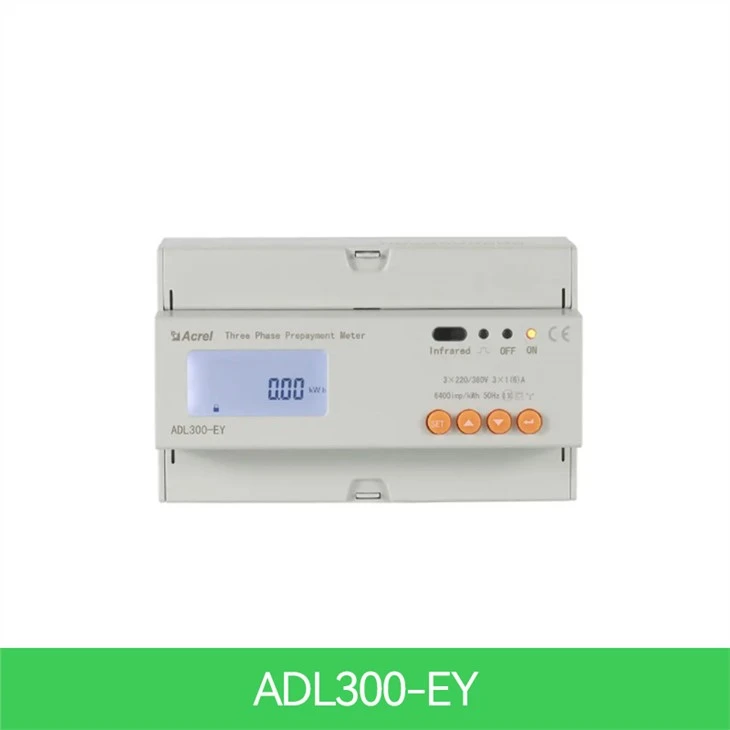

● Modèle : ADL300-EY

La description

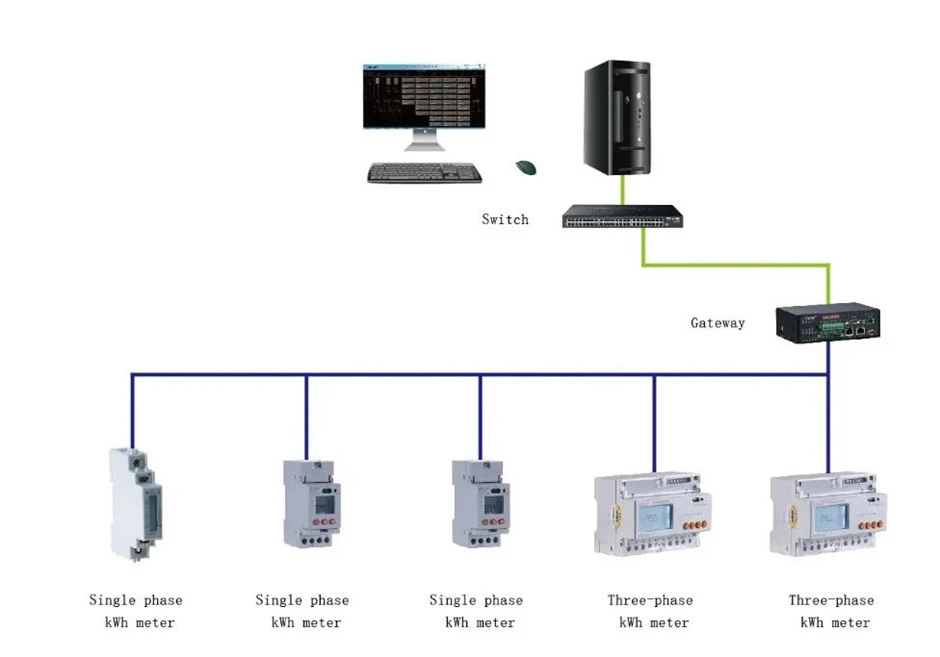

À l'heure actuelle, Acrel dispose de trois compteurs d'énergie prépayés, des compteurs prépayés monophasés ADL100-EY avec intro-contrôle, des compteurs prépayés triphasés ADL300-EY avec intro-contrôle et des compteurs d'énergie prépayés ADF400L, ils sont largement utilisé pour le calcul de l'énergie active monophasée et triphasée respectivement sur la fréquence de 50 Hz. Le compteur a des fonctions de prépaiement, de contrôle de charge et de communication RS485, etc. Les compteurs intérieurs ont une petite pause de maintien pour activer ou désactiver le courant. Avec la plate-forme Acrel IoT EMS, vous pouvez contrôler à distance la puissance. Ces compteurs répondent aux exigences techniques connexes des compteurs de puissance électroniques dans les normes IEC62053-21, IEC62053-22.

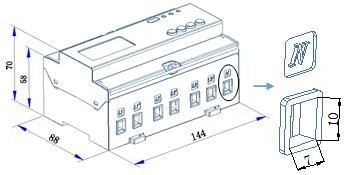

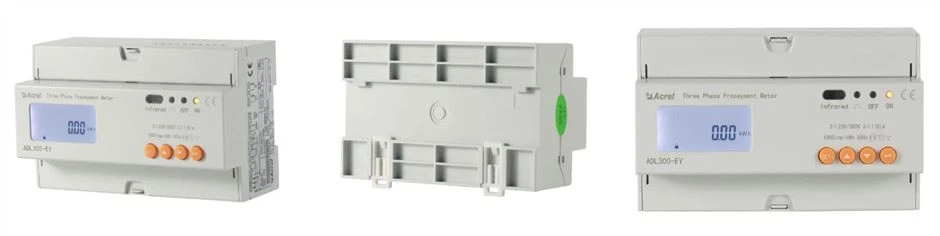

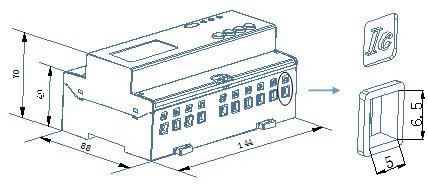

Apparence

Paramètres

Paramètre technique		ADL300-EY
Tension	Tension de référence	3×220/380V
	Référence la fréquence	50Hz
	Consommation	<4va(each>
Courant	Courant d'entrée	1(6)A,10(80)A
	Courant de démarrage	Connectez directement : {{0}}.004 Ib, connectez via CT : 0.002In
	Consommation	<4va (maximum="">
La mesure performance	Précision de mesure	0Classe .5s
Précision de l'horloge		Erreur inférieure ou égale à 0.5s/d
Impulsion active	Largeur d'impulsion	80ms±20ms
Impulsion active	Constante d'impulsion	6400 imp/kWh, 400 imp/kWh
Communication	Interface	RS485 (A plus, B-)
	Mode de connexion	Conducteurs blindés à paires torsadées
	Protocole	MODBUS-RTU

Fonction

Nom de la fonction	Description de la fonction		Fonction apporter
	ADL300-EY	ADL100-EY
Mesure du kWh	kWh actifs totaux (positif et négatif au total)		■
Mesure de l'électricité paramètres	U, je, P, Q, S, PF, F		■
Mode prépayé	Grâce à la recharge prépayée de communication RS485, cryptage des données		■
Contrôler	Relais de sous-maintien haute capacité intégré pour atteindre contrôle marche-arrêt de la charge		■
affichage LCD	Affichage LCD section 8 bits		■
Communication	Interface de communication : RS485, Communication protocole : MODBUS-RTU		■
Multi-tarif	4 tarifs, 14-intervalle de temps par jour		□F
