Description

Le compteur d’énergie CC intelligent de la série PZ est conçu pour des applications telles que les panneaux CC, l’énergie solaire, les stations de base de télécommunications et les ports de charge. Cette série d’instruments peut mesurer la tension, le courant, la puissance, la puissance avant et arrière dans le système CC. Il peut être utilisé pour l’affichage local et connecté à des équipements de contrôle industriels, des ordinateurs, à partir d’un système de mesure et de contrôle.

Le compteur d’énergie CC intelligent de la série PZ dispose également d’une variété de fonctions d’excuse externes parmi lesquelles l’utilisateur peut choisir: interface de communication RS485, protocole Modbus-RTU, sortie d’alarme relais, entrée / sortie numérique. Selon différentes exigences, à travers les touches du tableau de bord, vous pouvez définir le rapport, les paramètres de communication

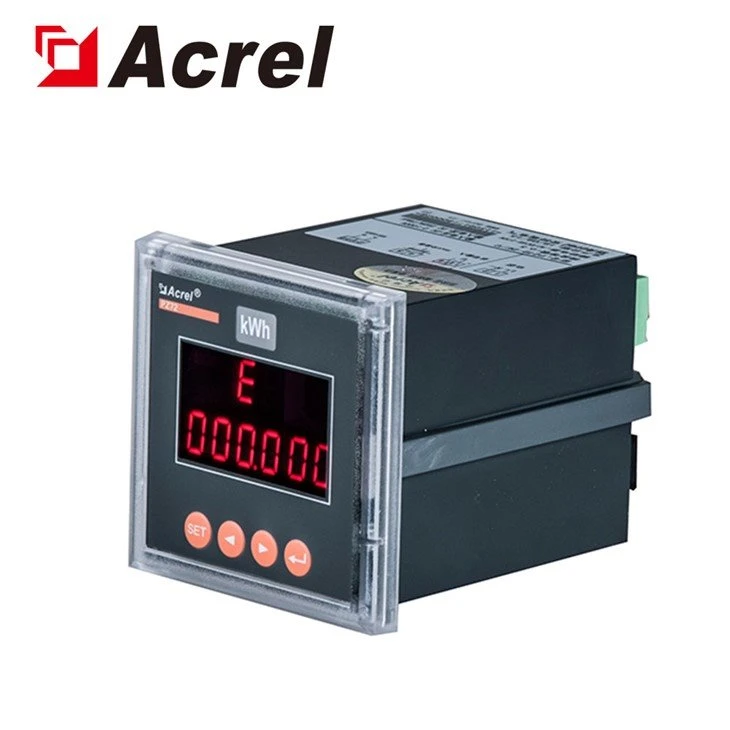

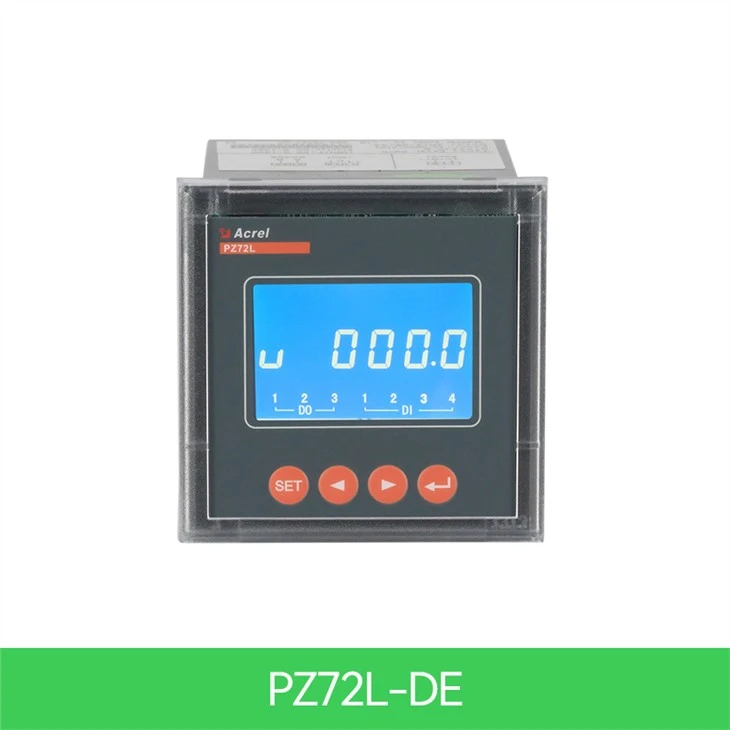

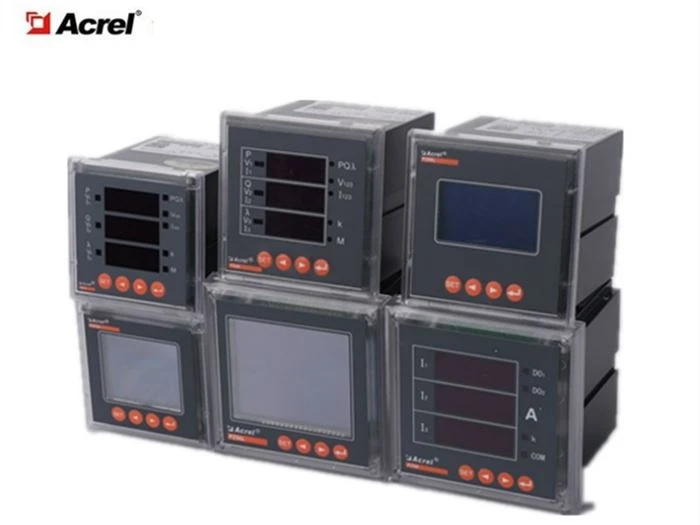

Apparence

Le produit répond aux exigences techniques pertinentes de la norme Q/GDW1825-2013 DC power meter specification, GB/T29318-2012 Compteur d’énergie électrique de charge non-véhicule pour véhicules électriques, Q/GDW364-2009 Single-phase energy meter specification.

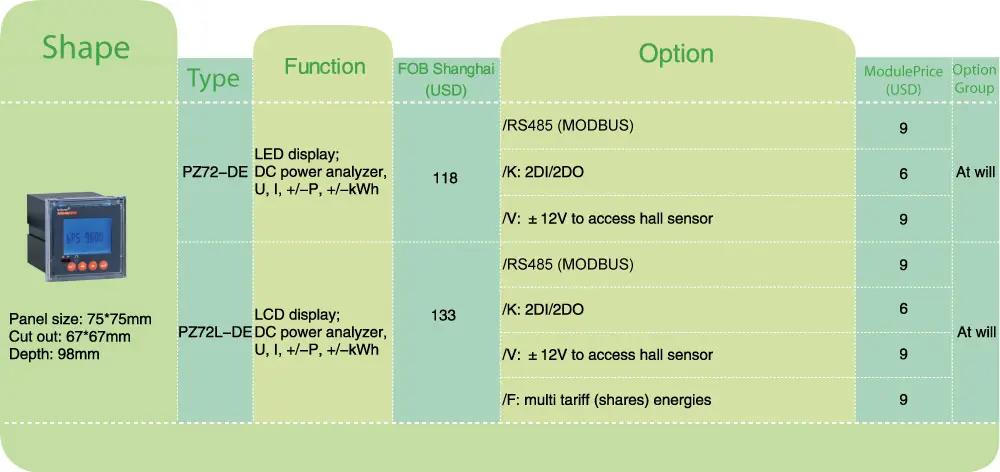

Paramètres

Paramètres	Valeur
Entrée	Tension continue	Plage d’entrée	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Résistance d’entrée	≥6kΩ/V
	Courant continu	Plage d’entrée	0 ~ 2500A (Shunt ou capteur à effet Hall)
		Shunt	Sortie 75mV
		Salle	Sortie 0 ~ 20mA, 0 ~ 5V
		Consommation	≤1mW
	Surcharger	Cote de 0,2 fois (continue);cote de 10 fois pendant 1 seconde
Classe de précision	0,5 classe
Puls	Tension et courant: 750V, 300A, constante d’impulsion par défaut: 100imp / kWh
	Tension et courant: 1000V, 300A, constante d’impulsion par défaut: 100imp / kWh
	Tension et courant: 1000V, 200A, constante d’impulsion par défaut: 100imp / kWh

Fonction	Mesure des paramètres électriques	U, I, P
	Mesure du kWh	KWh actif (positif et négatif) KWh actif (positif et négatif)
	Multi Tarif	Deux ensembles d’horaires, une année peut être divisée en 4 fuseaux horaires, chaque ensemble d’horaires peut être défini sur 12 créneaux horaires quotidiens, 4 taux (F1, F2, F3, F4 sont des pics et des vallées plates), l’intervalle minimum de la période est de 15 minutes et la période peut être définie sur le point zéro. (Uniquement pour les compteurs à cristaux liquides LCD)
	Enregistrement de données historiques	Il peut compter l’énergie électrique historique au cours des 12 derniers mois (énergie électrique à différents taux). (Seul le compteur LCD a)
	Fonction d’entrée et de sortie du commutateur	Le PZ72 dispose de deux sorties de commutateur et de deux entrées de commutateur. Le PZ96 dispose de deux sorties de commutateur et de quatre entrées de commutateur. La sortie du commutateur est une sortie relais, qui peut réaliser une « télécommande » et une sortie d’alarme. L’entrée du commutateur peut non seulement collecter et afficher les informations d’état du commutateur local, mais aussi la fonction de transmission à distance peut être réalisée via le RS485 de l’instrument, c’est-à-dire la fonction « signal à distance ».
	Montrer	LCD ou LED
	Communication	Interface de communication: RS485, protocole de communication: MODBUS-RTU ou protocole DL / T645-2007 Débit en bauds 1200, 2400, 4800, 9600, 19200, 38400 en option, l’infrarouge est fixé à 1200bps.
Interrupteur	DI	Entrée de contact sec, alimentation intégrée de l’instrument, isolation photoélectrique
Interrupteur	FAIRE	2 sorties relais, contacts normalement ouverts, capacité 2A/30VDC ou 2A/250VAC
Alimentation	Plage de tension	85 ~ 265VAC 、 50 / 60Hz; 20 ~ 60VDC; 100 ~ 350VDC
Alimentation	Consommation	≤2W
Résistance d’isolation	≥100MΩ
La fréquence de puissance résiste à la tension	3kV/1min (RMS)
Environnement	Température	Travail: -25 °C ~ + 65 °C; stockage: -40 °C ~ + 80 °C
	Humidité	≤93 % HR sans condensation
	Altitude	≤ 2500m

Taille

Contour	taille de la plaque frontale		taille du boîtier			taille découpée
Contour	Largeur	hauteur	Largeur	hauteur	profondeur	Largeur	hauteur
72 carrés	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 carrés	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
