Résumé
Le système de distribution d'énergie est un système de réseau électrique composé d'une variété d'équipements de distribution d'énergie et d'installations de distribution d'énergie pour transformer la tension et distribuer directement l'énergie électrique aux utilisateurs finaux. En tant que partie du système électrique, le système de distribution d'énergie fait directement face aux utilisateurs finaux et sa perfection affecte directement la fiabilité et la qualité de la consommation d'énergie de la majorité des utilisateurs, il occupe donc une place importante dans le système électrique. Par conséquent, afin d'éviter des accidents graves tels que le vieillissement de l'équipement, l'épuisement de l'équipement, l'interruption de l'alimentation électrique, l'incendie et l'explosion de l'équipement en raison d'une température élevée, la surveillance de la température à long terme de chaque nœud électrique peut éviter des défaillances graves pouvant entraîner des blessures corporelles et économiques. perte pour les utilisateurs.
Mots-clés : Système de surveillance de la température sans fil, capteur de température sans fil 433 Mhz, capteur de température sans fil
Aperçu du projet
Ce projet est un projet de distribution d'électricité dans une usine aux Philippines. Il est utilisé dans une armoire de distribution d'énergie de 32 kV et doit être équipé de produits de mesure de température sans fil pour assurer une surveillance sûre de la température. La température de l'environnement de travail du capteur répond à l'exigence de -50 à 125 ℃. Choisissez notre capteur de puissance à induction ATE400 CT et utilisez l'émetteur-récepteur ATC400 pour connecter le dispositif d'affichage de la température. Dans un souci de sécurité et d'avantages économiques, il est recommandé d'effectuer une surveillance de la température en temps réel à chaque nœud électrique de la salle de distribution d'énergie.
La conception des produits
L'équipement de mesure de température sans fil ARTM-Pn a été développé conformément à la spécification pour l'équipement de mesure de température sans fil, NB/T 42086-2016. Il convient aux appareillages intérieurs 3-35kV, y compris les appareillages intégrés, les appareillages de charrette à bras, les appareillages fixes et les appareillages en boucle. Il convient également aux appareillages basse tension 0,4kV tels que les appareillages fixes et les appareillages à tiroirs. Les capteurs de température sans fil peuvent être installés à n'importe quel point de chauffage dans les appareillages de commutation, l'appareil utilise la technologie de transmission de données sans fil pour la transmission en temps réel des données de température surveillées et affiche ces données sur ARTM-Pn localement. De plus, il peut être mis en réseau via le port RS485 pour une surveillance intelligente à distance.
Il existe trois types de capteurs de température sans fil de la série ATE et trois méthodes de montage correspondantes, à savoir le type boulonné, le type à sangle et le type attaché. Le type boulonné convient aux joints entre le câble et la barre omnibus et les joints entre le câble et le sectionneur. Le type à sangle est adapté pour une utilisation sur les contacts mobiles et les contacts fixes du disjoncteur, des joints de câbles et des barres omnibus. Le type attaché est adapté pour une utilisation sur des contacts mobiles, des barres omnibus, des câbles et des joints entre la barre omnibus et le câble.

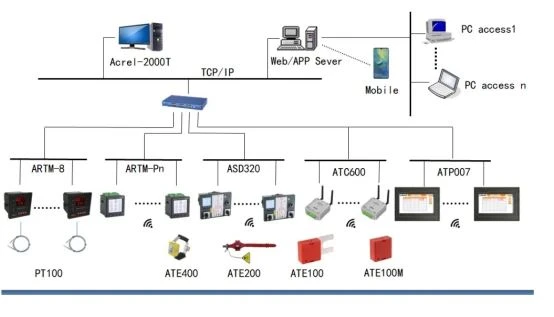

Téologie du réseau

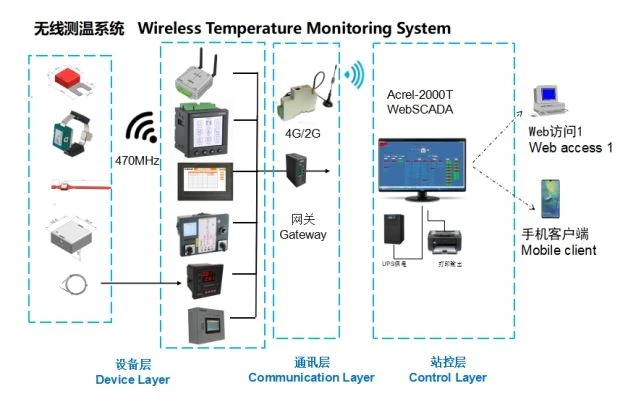

Le système de surveillance de la température sans fil convient aux appareillages de commutation intérieurs 3-35kV, y compris les appareillages de commutation intégrés, les appareillages de commutation de charrette à bras, les appareillages de commutation fixes et les appareillages de commutation en boucle. Il convient également aux appareillages basse tension 0,4kV tels que les appareillages fixes et les appareillages à tiroirs.
L'échange d'informations entre le capteur de température sans fil et l'hôte est transmis via des signaux sans fil, ce qui n'affectera pas les performances d'isolation du système et est sûr à utiliser. Le système de mesure de température sans fil est principalement applicable au domaine industriel. Il peut surveiller la température des joints de câbles haute tension et des contacts de l'armoire électrique haute tension en temps réel, de sorte que le personnel d'exploitation et de maintenance puisse saisir à distance l'état de fonctionnement sur site.
Caractéristiques du système de surveillance de la température sans fil
(1) Le module de mesure de température sans fil est sûr et fiable, et facile à installer et à entretenir. Il convient à la surveillance de la température au niveau des contacts haute tension et haute intensité de l'interrupteur central. La structure de l'appareil testé n'a pas besoin d'être modifiée.
(2) L'ensemble du système de mesure de température sans fil peut communiquer sans fil et la transmission du signal est pratique.
(3) Le système de mesure de température sans fil a une forte capacité anti-interférence, et sa capacité anti-interférence contre les interférences d'impulsion, les interférences transitoires rapides, le rayonnement électrostatique, le rayonnement de champ électromagnétique, etc. a atteint la norme nationale à quatre niveaux, et le fonctionnement de l'équipement n'affecte pas l'ouverture et la fermeture de l'interrupteur moyenne tension Actions du dispositif de fonctionnement et de protection.
(4) Application dans l'industrie (charbon, acier, pétrole, produits chimiques), les centrales électriques, les écoles, les hôpitaux, la construction municipale, les installations de transport (aéroports, gares), les bâtiments commerciaux, les centres de congrès et d'exposition, la production d'énergie photovoltaïque, les nouvelles énergies et d'autres domaines.
Produit
Type de batterie Capteur de température sans fil
Forme | Taper | Fonction |
| ATE100 | Capteur de température sans fil boulonné, adapté à la sortie de la barre omnibus et au chevauchement du câble. |
| ATE100M | Capteur de température magnétique sans fil, installé dans les contacts du disjoncteur et la barre omnibus. |
| ATE100P | Capteur de température sans fil passif de type attaché, IP68, adapté à l'extérieur. |
| ATE200 | Capteur de température sans fil passif de type attaché, installé dans les joints de barre omnibus et de câble. |
| ATE200P | Capteur de température sans fil de type boulonné, IP68, adapté à l'extérieur. |
Capteur de température sans fil alimenté par CT
Forme | Taper | Fonction |
| ATE400 | Capteur de température sans fil passif de type lié, fixé par une sangle en alliage. |
Émetteur-récepteur sans fil
Forme | Taper | Fonction |
| ATC450 | Émetteur-récepteur sans fil, peut recevoir des données de 60 ATE100/ATE100M/ATE100P/ATE200/ATE200P, 1 RS485 (Modbus-RTU) |
| ATC600 | Émetteur-récepteur sans fil, peut recevoir des données de 240 ATE100/ATE100M/ATE100P/ATE200/ATE200P，1 RS485 (Modbus-RTU) |
Terminal d'affichage
Forme | Taper | Fonction |
| ARTM-Pn | Appareil de mesure de température sans fil, peut recevoir des données de 60 capteurs ATE, 1 RS485，4DI/2DO |
| ARTM-8 | Compteur de contrôle de température intelligent (mesure de la température à 8 canaux (capteur PT100) |

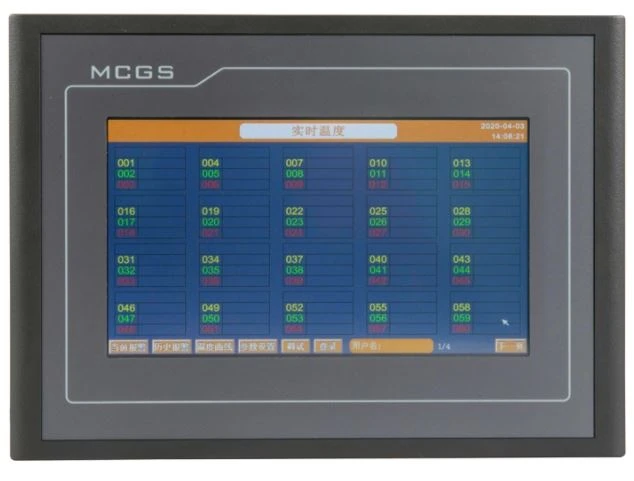

 | ATP007/ATP010 | Écran tactile de 7 pouces Écran tactile de 10 pouces |

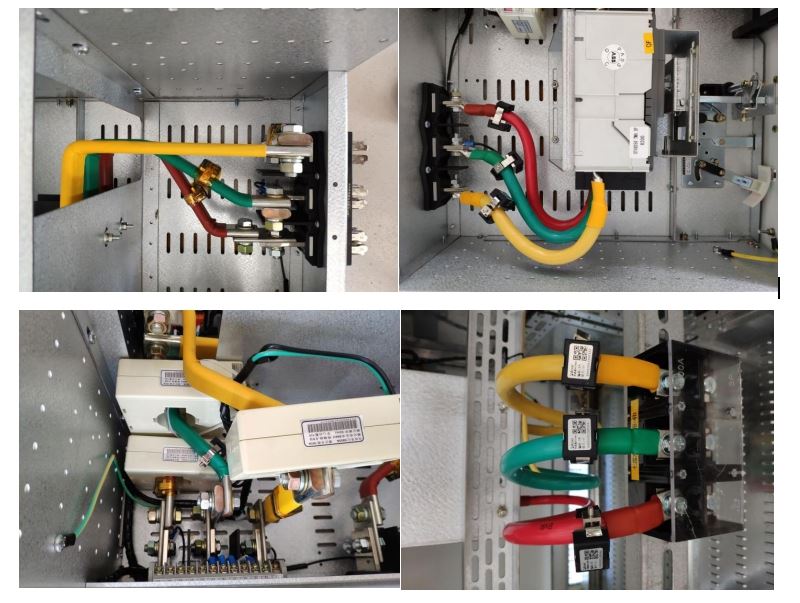

Installation
Conclusion
Dans l'application des installations de distribution d'électricité d'aujourd'hui', la sécurité de la distribution d'électricité des sous-stations est de la plus haute importance. L'application des produits de mesure de température sans fil d'Acrel dans l'ingénierie électrique d'un projet d'usine aux Philippines peut être ciblée sur les armoires de commutation haute et basse tension. Surveillez la température des points de connexion électriques tels que les joints à recouvrement, les contacts de disjoncteur, les joints de câbles, etc. surveillance Il peut améliorer la sécurité de l'équipement, refléter l'état de fonctionnement de l'équipement de manière opportune, continue et précise, éviter les accidents de sécurité et réduire le taux d'accidents d'équipement.
