Résumé
Les séries ATE et ARTM-Pn conviennent à la surveillance de la température en temps réel du contact du disjoncteur, du câble, du jeu de barres dans les armoires haute ou basse tension.
Aperçu du projet
Un projet en Russie doit surveiller la température des barres omnibus et des câbles dans l'armoire haute tension. Après avoir comparé divers aspects, le client a constaté que nos capteurs de température sans fil de la série ATE et nos équipements de mesure de température sans fil ARTM-Pn sont faciles à installer avec une longue distance de communication et ont une large gamme d'applications. Ils ont donc décidé d'utiliser notre équipement de mesure de température sans fil.
La conception des produits

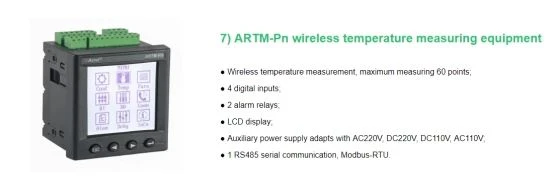

L'équipement de mesure de température sans fil ARTM-Pn a été développé conformément à la spécification pour l'équipement de mesure de température sans fil, NB/T 42086-2016. Il convient aux appareillages intérieurs 3-35kV, y compris les appareillages intégrés, les appareillages de charrette à bras, les appareillages fixes et les appareillages en boucle. Il convient également aux appareillages basse tension 0,4kV tels que les appareillages fixes et les appareillages à tiroirs. Les capteurs de température sans fil peuvent être installés à n'importe quel point de chauffage dans les appareillages de commutation, l'appareil utilise la technologie de transmission de données sans fil pour la transmission en temps réel des données de température surveillées et affiche ces données sur ARTM-Pn localement. De plus, il peut être mis en réseau via le port RS485 pour une surveillance intelligente à distance.

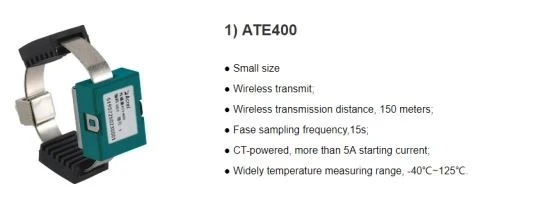

Il existe trois types de capteurs de température sans fil de la série ATE et trois méthodes de montage correspondantes, à savoir le type boulonné, le type à sangle et le type attaché. Le type boulonné convient aux joints entre le câble et la barre omnibus et les joints entre le câble et le sectionneur. Le type à sangle est adapté pour une utilisation sur les contacts mobiles et les contacts fixes du disjoncteur, des joints de câbles et des barres omnibus. Le type attaché est adapté pour une utilisation sur des contacts mobiles, des barres omnibus, des câbles et des joints entre la barre omnibus et le câble.

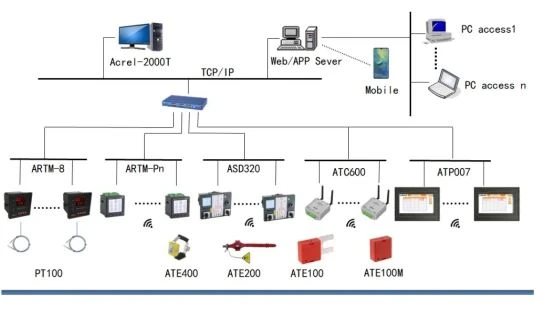

Téologie du réseau

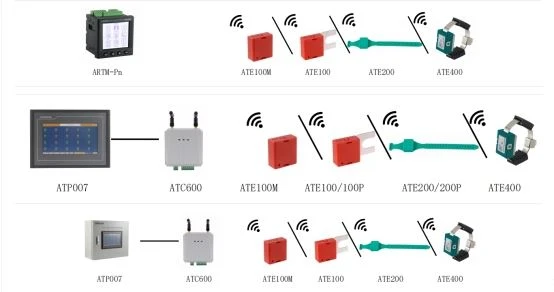

Produit

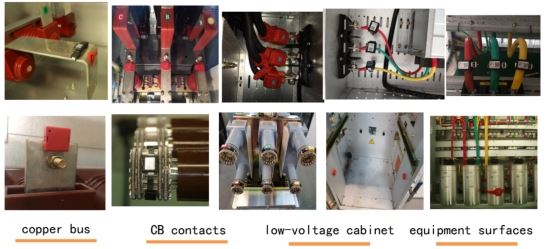

Installation
