Abstrait
La protection contre les pannes de terre pour les circuits électriques, les équipements et les accidents d’incendie électriques causés par les courants de défaut à la terre devient de plus en plus une nécessité quotidienne. Pour les principaux nœuds consommateurs d’énergie du côté de l’utilisateur, un relais de courant résiduel est conçu et installé pour surveiller l’état du courant résiduel de chaque circuit consommateur d’énergie en temps réel. Grâce à la surveillance en temps réel de la consommation d’énergie et des paramètres de puissance associés, la sécurité, la fiabilité et l’efficacité de maintenance de la consommation d’énergie sont améliorées, le coût de la main-d’œuvre de la maintenance est réduit et la surveillance sans surveillance du courant résiduel est réalisée. Grâce à la surveillance en temps réel de la consommation d’énergie, à la collecte de données et à l’alarme, le courant résiduel dans le système de distribution d’énergie est surveillé et la protection contre les défauts de terre du circuit électrique de l’utilisateur est fournie pour prévenir les accidents d’incendie et les accidents de choc électrique personnel causés par le courant résiduel. Voici une brève introduction à l’application du relais de courant résiduel ASJ de notre société dans le projet de maison terrasse d’eau autour de l’île des Maldives.
Aperçu
Les maisons de ville aquatiques autour de l’île aux Maldives sont principalement utilisées pour recevoir des touristes du monde entier. La fréquence du site d’application est de 50 Hz et la tension est de 220 V TT ou TN système lignes de distribution d’énergie. Le client espère surveiller le courant résiduel de la ligne en installant un relais de courant résiduel dans l’armoire de distribution de la maison en rangée d’eau, et espère que le rapport entre la valeur de courant résiduel surveillée en temps réel et la valeur de courant résiduel définie pourra être affiché sur le panneau d’affichage, lorsque le rapport atteint 80%, le relais de courant résiduel peut s’alarmer immédiatement. Acrel ASJ10-LD1A coopère avec le transformateur de courant résiduel, a résolu avec succès les besoins de surveillance du courant résiduel sur site du client.
Relais de courant résiduel série ASJ
Les relais d’action de courant de la série ASJ peuvent être combinés avec des alimentations basse tension ou un contacteur basse tension pour former une protection combinée du courant d’alimentation, principalement utilisée pour les appareils AC 50Hz, tension et dessous TT400V et la tuyauterie du système TN, en plus de la protection contre les défauts de mise à la terre pour les circuits électriques afin de prévenir les défauts de mise à la terre Les dommages courants de l’équipement et les pannes électriques causées par cela peuvent également prévenir le danger de choc électrique personnel et fournir une protection par contact direct.
Le produit répond aux exigences de GB/T 22387-2016 « Catalyst Current Relay ».
Les relais de courant sanitaire de la série ASJ intègrent des fonctions de protection contre les surtensions et les sous-tensions de ligne et des fonctions supplémentaires automatiques pour une tension normale. Le produit est de petite taille, de haute précision, de structure flexible et facile à installer. C’est un dispositif de protection de sécurité dans le domaine de la construction civile.

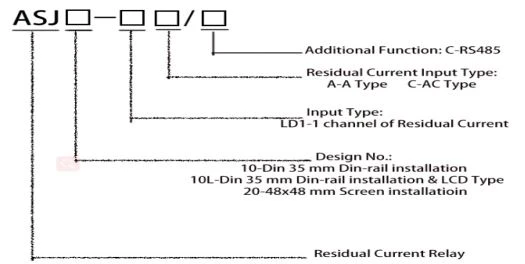

Description du modèle
Caractéristiques techniques
paramètre technique | index | |||
Type AC | Type A | |||
entrée | Courant d’action résiduel nominal I△n | 0,03、0,1、0,3、0,5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30(A) note 3 | |
Temps de limitation hors conduite △t | 0,1、0,5(s) | 0、0,06、0,1、0,2、0,3、0,5、0,8、1、4、10(s) note 4 | ||
Courant de non-action résiduel nominal I△no | 50%I△n | 50%I△n | ||
caractéristiques de performance | courant alternatif sinusoïdal simple | courant alternatif sinusoïdal simple et courant continu pulsé | ||
fréquence | 50 Hz ± 5 Hz | 50 Hz ± 5 Hz | ||
erreur d’action | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
sortie | mode de sortie | l’un est la fermeture normale et l’autre est pour la transformation | l’un est la fermeture ou l’ouverture normale, et l’autre est pour la transformation | |
capacité de contact | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
mode de réinitialisation | celui sur place et celui à longue distance, | celui sur place, le longue distance et l’automatique | ||
alimentation | plage de tension | AC110V、AC220V (erreur tolérée±10%) | AC110V、AC220V、DC85-270V (erreur tolérée±10 %) | |
dissipation de puissance | ≤5W | |||
fréquence de puissance résister à la tension | La valeur effective du courant alternatif entre l’alimentation, l’entrée et la sortie: 2kV / 1min | |||
dans le cadre du fonctionnement normal | température | température de fonctionnement: -20 °C ~ +55 °C température de stockage: -30 °C ~ +70 °C | ||
humidité | ≤95 % HR, avec condensation de l’humidité et endroit de gaz corrosif | |||
hauteur au-dessus du niveau de la mer | ≤2000m | |||
classe de pollution | Troisième année | |||
catégorie d’installation | Type III. | |||
Note 3: Le courant d’action résiduelle nominal ASJ10L-LD1A I N est réglable en continu de 10mA-30A;
Note 4: ASJ10L-LD1A limite temps de non-conduite N est 0-10S réglable en continu.

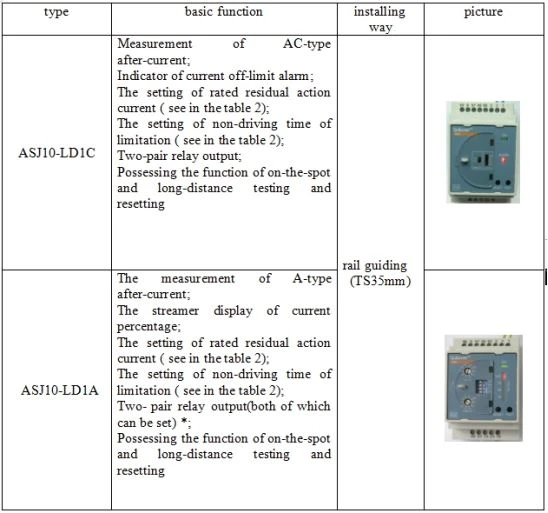

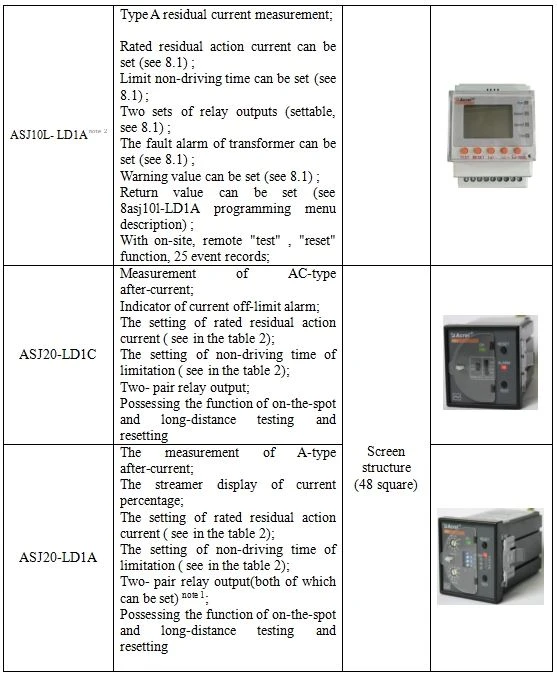

Types de produits
Remarque1: La fonction de réglage du relais signifie que vous pouvez définir vous-même l’initialisation et la sortie du relais, ce qui est agi par l’interrupteur à molette sur le panneau; le guide de réglage spécifique se trouve dans le tableau 5.
Remarque2: FONCTION OPTIONNELLE C: Communication RTU RS485, modèle ASJ10L-LD1A / C

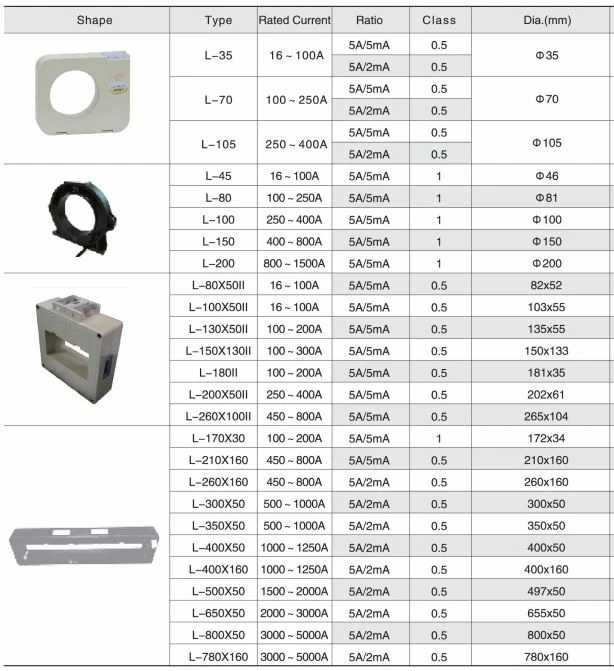

Sélection du transformateur de courant résiduel

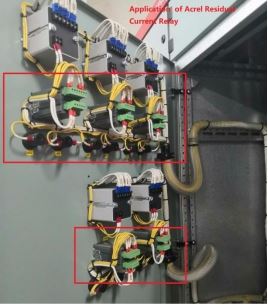

Installation
Résumé
Le relais de courant résiduel de la série ASJ a un rapport performance-prix très élevé. En tant qu’instrument avancé de surveillance intelligente et numérique du courant résiduel, le relais de courant résiduel a été largement utilisé dans la ligne entrante ou monophasée ou triphasée de la sous-boîte domestique des bâtiments civils. Équipement électrique dans la ligne de distribution d’énergie.
